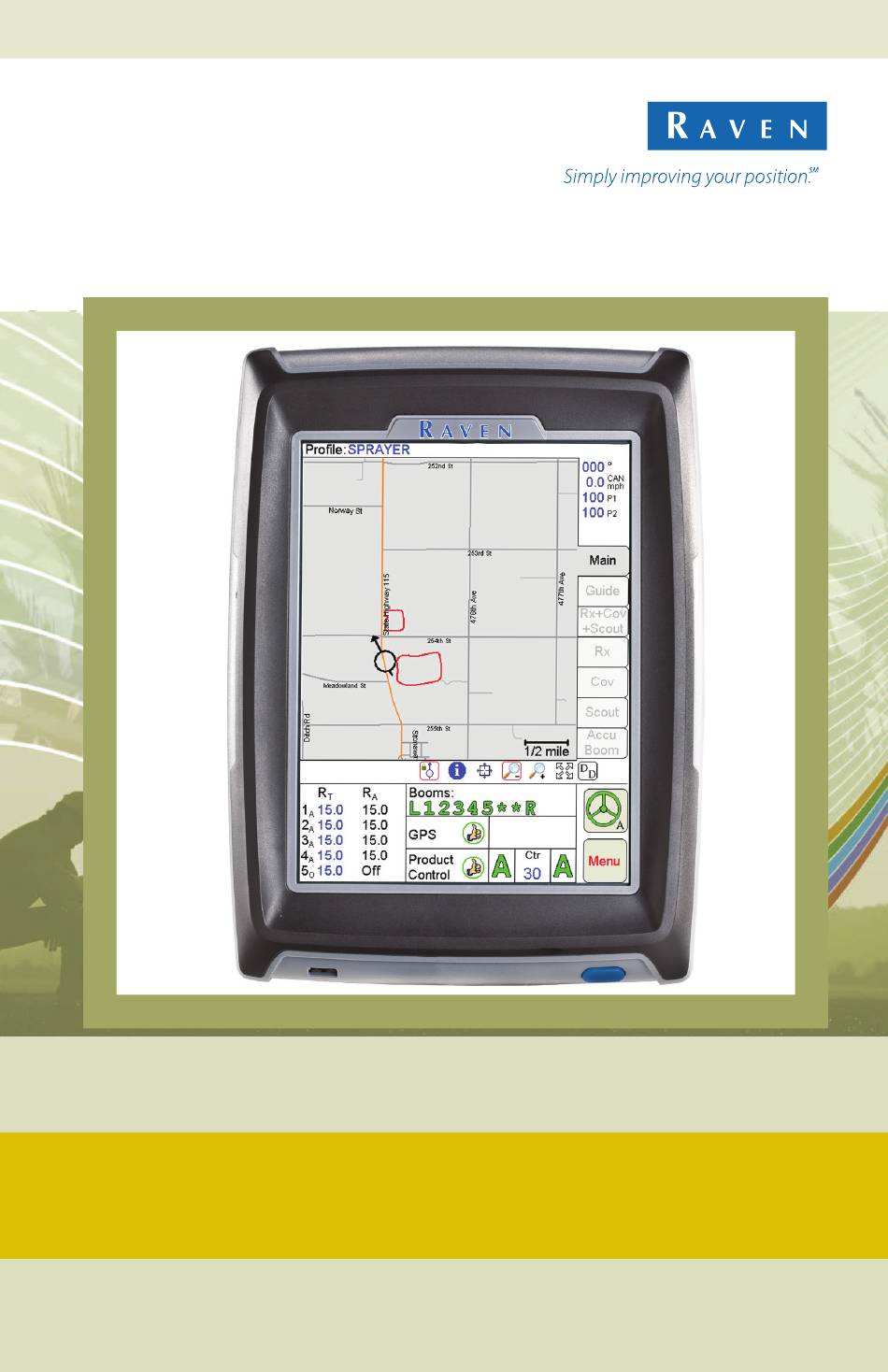

- Seite 1 Kurzanleitung Viper Pro™...
- Seite 2 Inbetriebnahme Berühren Sie die Schaltfläche "Ein", um das Viper PRO-System einzuschalten.
-
Seite 3: Einstellung Der Hintergrundbeleuchtung
Halten Sie die Seriennummer undFirmware-Version des Viper PRO bereit,wenn Sie Kontakt mit dem technischen Kundendienst aufnehmen. Halten Sie sich wenn möglich in der Maschine und vor dem Viper PRO auf, wenn Sie technische Unterstützung anfordern. Lesen Sie das Handbuch vollständig durch, bevor Sie den Viper PRO in Betrieb nehmen. - Seite 4 Die wichtigsten Bildschirmbereiche Auf der nächsten Seite werden die einzelnen Bildschirmbereiche entsprechend der Nummerierung in der Abbildung unten näher beschrieben.
- Seite 5 Berühren Sie diesen Bildschirmbereich,um Ihr AccuBoom-System zu konfigurieren. Statusanzeige Autoboom - Wenn ein optionales Autoboom-System mit dem Viper Pro-System installiert ist, zeigt dieser Bereich den Status des Autoboom-Systems an. Berühren Sie diesen Bildschirmbereich, um das Autoboom-System zu aktivieren/deaktivieren oder zu konfigurieren. Statusangabe GPS - Der Status des DGPS-Empfängers wird in diesem...
- Seite 6 Bildschirmbereiche des CAN-Steuergerätstatus Auf der nächsten Seite werden die einzelnen Bildschirmbereiche entsprechend der Nummerierung in der Abbildung unten näher beschrieben.
- Seite 7 Bereich der Auslegerwerte - Derzeit konfigurierte Ausleger. Berühren Sie diesen Bildschirmbereich, um den Bildschirm "Auslegerauswahl" zu öffnen und die Ausleger den Produkten zuzuweisen. Bereich Verschiedenes - Verschiedene Systemeinstellungen und tatsächliche System-ausgaben. Berühren Sie diesen Bildschirmbereich, um die angezeigten Einstellungen zu ändern. Datenfeld 1 - Benutzerkonfigurationseinstellungen und Produktknotenauswahl.
- Seite 8 Bildschirmsymbole & -zeichen Symbol Beschreibung der Symbole Wenn das Symbol Cursorsperre aktiv ist, befindet sich der Viper im Autopan-Modus. Wählen Sie diesen Modus, wenn Sieeinen Job ausführen. Das Symbol Informationen ist nur verfügbar, wenn Sie derzeit keinen Job ausführen und die Hauptregisterkarte auf der Viper-Konsole ausgewählt haben, oder wenn Sie die Registerkarte "Sucher"...
- Seite 9 Einstellen der Ausbringungsmengen Berühren Sie den Bildschirmbereich Ausbringungsmengen. Berühren Sie den Knoten, den Sie einstellen oder ändern möchten. Geben Sie die Sollmenge ein. Berühren Sie die Schaltfläche Weiter, um weitere Knoten zu ändern, oder die Schaltfläche OK, um die Änderungen zu speichern und das Fenster zu schließen.
- Seite 10 Profile Speichern eines Profils Wählen Sie Menü > Konfiguration > Lokal > Profil > Profil speichern. Geben Sie einen Profilnamen ein, und berühren Sie die Schaltfläche OK.
- Seite 11 Laden eines gespeicherten Profils Wählen Sie Menü > Konfiguration > Lokal > Profil > Profil laden. Wählen Sie ein Profil aus der Liste, und berühren Sie die Schaltfläche OK.
- Seite 12 Starten eines Neuen Jobs Wählen Sie Menü > Job Starten > Neuer Job. Geben Sie einen Jobnamen ein, wählen Sie ein Fahrspurmuster, und geben Sie die Anzahl der Produkte ein.
- Seite 13 Geben Sie einen Produktnamen ein. Wählen Sie gegebenenfalls Ausleger (normalerweise "Alle"). Wählen Sie VRC (bei variablen Ausbringungsmengen) oder anderenfalls Klicken Sie auf Durchsuchen, wenn Sie eine Ausbringungskarte auswählen möchten. Wählen Sie die Datei aus, und klicken Sie auf OK. Klicken Sie auf das Feld Menge (unten in Rot dargestellt) und dann auf Weiter.
- Seite 14 Hinzufügen zu Vorhandenen Jobs Wählen Sie Menü > Job Starten > Aus Datei > Zu Job hinzufügen. Wählen Sie Vorhandener Job, und berühren Sie die Schaltfläche OK. Berühren Sie dann Menü > Job forts., um den Job fortzusetzen.
- Seite 15 Zurücksetzen des Tankvolumens Berühren Sie die Schaltfläche Produktkontrolle. Berühren Sie die Schaltfläche Zählregister. Um alle Tankvolumina auf die zuvor eingegebenen Werte zurückzusetzen, wählen Sie Zurücksetzen über dem Feld "Tankvolumen". Um einzelne Module zurückzusetzen, berühren Sie Weiter. Berühren Sie auf dem Bildschirm "Wegmesser" die Schaltfläche Weiter. Geben Sie einen Wert für das Tankvolumen ein, und berühren Sie die Schaltfläche Festlegen.
- Seite 16 Berühren Sie OK erneut, um den Bildschirm "Produktkontrolle" zu schließen.
- Seite 17 Markieren einer Feldgrenze Berühren Sie die Registerkarte Sucher und dann Aufzeichnen. Berühren Sie die Schaltfläche Zone. Der Bildschirm "Funktion Feld aufzeichnen" wird geöffnet. Wählen Sie den Namen aus, aktivieren Sie Ihre gewünschten Optionen, und berühren Sie die Schaltfläche OK.
- Seite 18 Verbindung zu einem GPS-Empfänger von Raven besteht, ausgenommen der Modelle RPR 400, RPR 410 und Phoenix 300, oder wenn Sie die Spurführung des Viper Pro nicht zur Steuerung eines SmarTrax-/ QuickTrax-Systems nutzen. Wählen Sie Allgemeines GPS, wenn eine Verbindung zu einem Raven RPR 400, RPR 410, Phoenix 300 oder zu GPS-Empfängern besteht, die keine...
- Seite 19 AccuBoom-Einrichtung Berühren Sie den Bildschirmbereich Ausleger. Geben Sie die Vorausberechnungswerte ein, und berühren Sie die Schaltfläche Weiter. Wählen Sie die Ausleger für die automatische Ausleger-Abschnittskontrolle AccuBoom, und berühren Sie die Schaltfläche OK.
- Seite 20 Kalibrierung AutoBoom UltraGlide Berühren Sie die Mitte des Bildschirmbereichs AutoBoom. Wählen Sie Autoboom EIN und als Modus UltraGlide. Berühren Sie "Links kal.". Warten Sie, bis die linke Auslegerkalibrierung abgeschlossen ist, und berühren Sie "Rechts kal.". Warten Sie, bis die rechte Auslegerkalibrierung abgeschlossen ist.
- Seite 21 Kalibrierung AutoBoom PowerGlide Plus Berühren Sie die Mitte des Bildschirmbereichs AutoBoom. Wählen Sie Autoboom EIN und als Modus PowerGlide Plus. Berühren Sie die Schaltfläche Kalibrieren. Berühren Sie die Schaltfläche Ausleger kal. Warten Sie, bis die Kalibrierung abgeschlossen ist. Berühren Sie die Schaltfläche OK.
- Seite 22 Bildschirm-Lichtbalken Berühren Sie Menü > Konfiguration > Lichtbalken. Berühren Sie Menü > Konfiguration > Lichtbalken. Wählen Sie die Option Spurführungsnachricht senden, wenn der Viper PRO zur Bereitstellungvon Spurführungsdaten für ein SmarTrax-/ QuickTrax-System verwendet wird. Berühren Sie die Schaltfläche Weiter für die entsprechende Konfiguration. Berühren Sie die Schaltfläche OK, wenn Sie den Vorgang abgeschlossen haben.
- Seite 23 Aufbau des Viper-Untermenüs * Schaltflächen mit Pfeilen beziehen sich auf die Untermenüs. Schaltflächen ohne Pfeile beziehen sich direkt auf die Auswahlbildschirme.
- Seite 24 P.O. Box 5107 Fax: 605-331-0426 Sioux Falls, SD 57117-5107 www.ravenprecision.com atdinfo@ravenind.com Notice: This document and the information provided are the property of Raven Industries, Inc. and may only be used as authorized by Raven Industries, Inc. All rights reserved under copyright laws.
