Würth UTS 760 Montageanleitung
Quicklinks
Montageanleitung SR Mit utS 760 gS 21,5 x 31
DIN links/DIN rechts
Würth UTS 760 SR
DO 2.19
0432 - BPR - 0109
EN 1158:2003-04
1

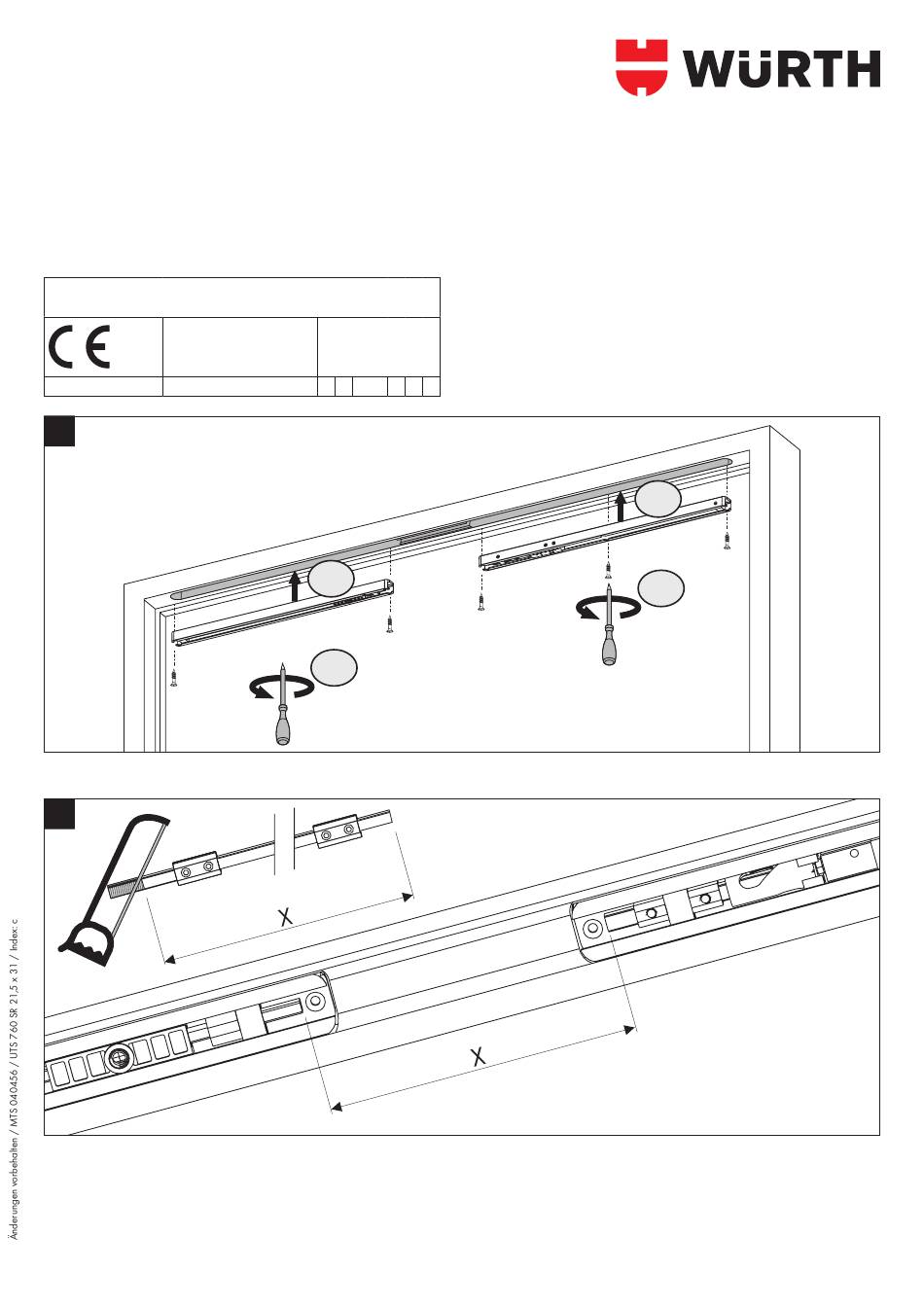

Die Gleitschienen in den Türrahmen einsetzen und verschrauben.
2
Die erforderliche Länge der Verbindungsvierkantstange zwischen den Vierkantenden der Gleitschienen abmessen und die mitgelieferte Vierkantstange auf
ermitteltes Maß ablängen.
06
3 5 3–5 1 1 0
1.
2.
3.
4.
Verwandte Anleitungen für Würth UTS 760
Inhaltszusammenfassung für Würth UTS 760
- Seite 1 Montageanleitung SR Mit utS 760 gS 21,5 x 31 DIN links/DIN rechts Würth UTS 760 SR DO 2.19 0432 - BPR - 0109 EN 1158:2003-04 3 5 3–5 1 1 0 Die Gleitschienen in den Türrahmen einsetzen und verschrauben. Die erforderliche Länge der Verbindungsvierkantstange zwischen den Vierkantenden der Gleitschienen abmessen und die mitgelieferte Vierkantstange auf...
- Seite 2 1 . 1. Für die weitere Montage muss die Gleitschiene auf der Gangflügelseite Zunächst die Hülse mit der Vierkantstange verschrauben. ausgebaut werden. Abstand Ende Vierkantstange bis Ende Hülse: 15 mm. Anschließend die Verbindungsstange durch den Türrahmen zum Ende des Nun die Gleitschiene auf der Gangflügelseite erneut einbauen. Vierkants der Standflügel-Gleitschiene führen und mit dieser verschrauben.
- Seite 3 Montage Türschließer gemäß separater Anleitung! 4 10 siehe Bild 8–10 Die Montage der Türschließer erfolgt gemäß separater Anleitungen. Die Schließerhebelarme mit den Gleitstücken in den Gleitschienen verbinden, gegebenenfalls mit Unterlegscheiben gemäß Abbildungen 9–11. Montage erfolgt bei geschlossenem Standflügel! Achtung! Die weitere Montage auf der Gangflügelseite kann nur bei geschlossenem Standflügel erfolgen. Nun die Hülse auf der Gangflügelseite bis zum Anschlag auf das Vierkantende der Gleitschiene schieben und diese mit beiden Vierkantstangen verschrauben.
- Seite 4 Das integrierte Türschließersystem UTS 760 ist in verschiedenen Türprofilen mit unterschiedlichen Abständen X einsetzbar. Dies wird durch die unterschiedlichen Nusslängen am Hebelarm ermöglicht. Der Schließkörper bleibt dabei unverändert. x = 8 x = 12 x = 8 x = 12...
- Seite 6 Maßangaben unverbindlich. Technische Änderungen vorbehalten. Adolf Würth GmbH & Co. KG · 74650 Künzelsau, Germany · T +49 7940 15-0 · F +49 7940 15-1000 · www.wuerth.com...
