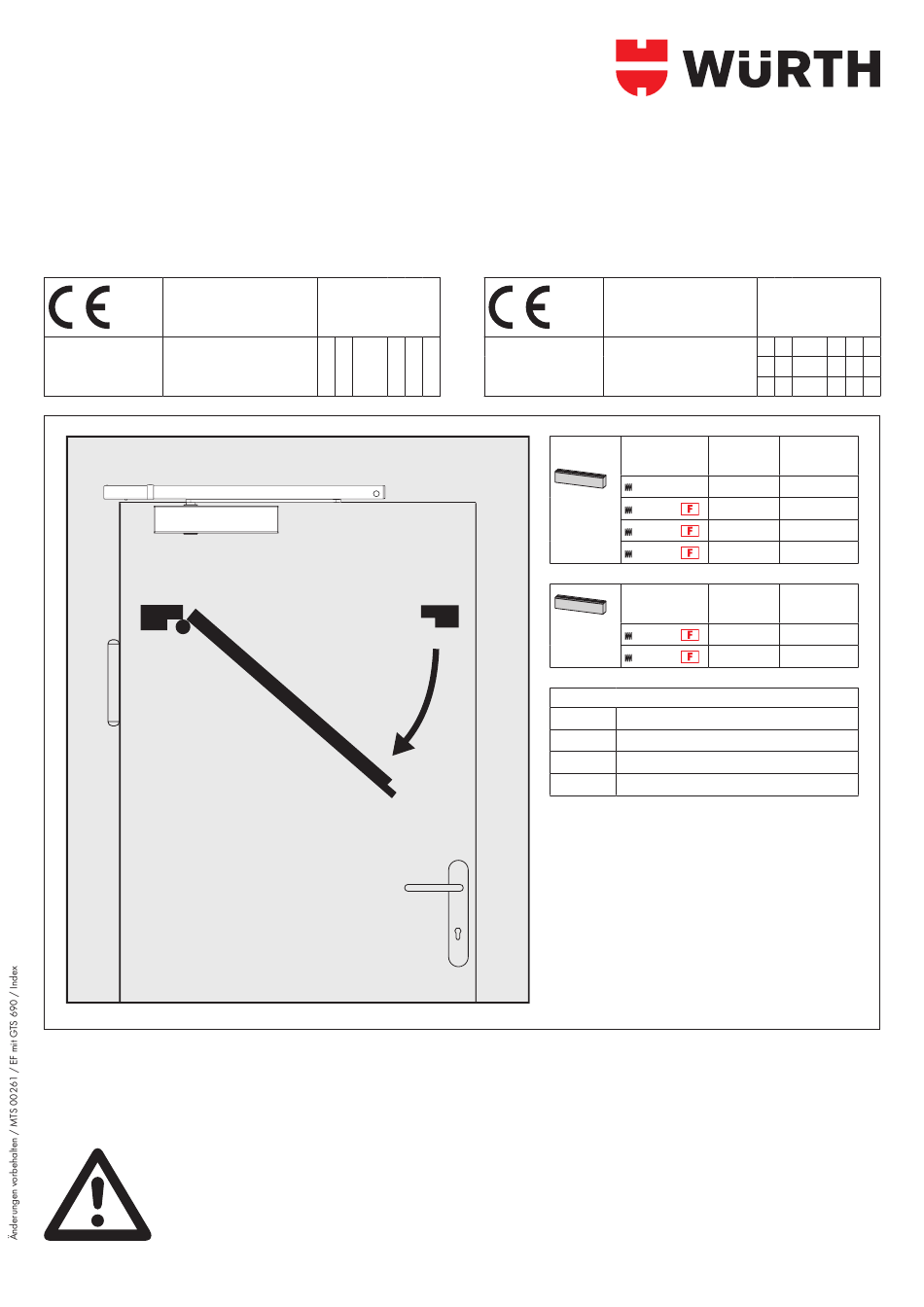

Montageanleitung eF Mit gtS 690
DIN links/DIN rechts
DO 2.19
0432 - CPD - 0143
EN 1155:1997+A1:2002
Normalmontage Bandseite
DIN rechts – spiegelbildlich
Für die Montage dürfen ausschließlich Originalteile des Herstellers verwendet werden. Die Montage­
arbeiten müssen gemäß Anleitung von einer qualifizierten Person durchgeführt werden. Bei Nichtbeach­
tung entfällt jeglicher Garantieanspruch.
04
3 8 3–6 1 1 0
0432 - CPD - 0031
DO 2.19
EN 1154:1996+A1:2002
Türschließer­
Max.
größe
Türbreite
2
850 mm
950 mm
3
GTS 690
EN 2–5
1100 mm
4
1250 mm
5
Türschließer­
Max.
größe
Türbreite
1250 mm
5
GTS 690
EN 5–6
1400 mm
6
Abkürzungen
SG
Schließgeschwindigkeit
ES
Endschlag
ÖD
Öffnungsdämpfung
SK
Schließkraft
06
4 8 1–4 1 1 3
4 8 2–5 1 1 4
4 8 5–6 1 1 4
Um­
drehungen
–5
0
+7
+15
Um­
drehungen
0
+6

Werbung

loading

Verwandte Anleitungen für Würth EF mit GTS 690

Inhaltszusammenfassung für Würth EF mit GTS 690

  • Seite 1 Montageanleitung eF Mit gtS 690 DIN links/DIN rechts DO 2.19 DO 2.19 4 8 1–4 1 1 3 0432 - CPD - 0143 EN 1155:1997+A1:2002 3 8 3–6 1 1 0 0432 - CPD - 0031 EN 1154:1996+A1:2002 4 8 2–5 1 1 4 4 8 5–6 1 1 4...
  • Seite 2 Im Folgenden wird die Montage für Gangflügel links gezeigt. Bei Gangflügel rechts bitte entsprechend spiegelbildlich vorgehen. 24 V DC Ø12 +15%/–10% m a x 2 – 5 . 1 2 5 0 m m a x 5 – 6 . 1 4 0 0 m Bohrschablone anlegen und je nach Anbauvariante (Direktmontage, Montageplatte und Türschließer anschrauben.
  • Seite 3 (optional) Montage mit Adaptionsprofil 30 mm (Lochgruppe 120/428,5 mm) Montage mit Adaptionsprofil Hebelarm an den Türschließer anschrauben. Adaptionsprofil (optional) anschrauben. Gleitschiene an die Tür, das Standard- oder Adaptionsprofil schrauben. Kunststoff-Clip aufsetzen. G T S 6 9 0 180°–0° Schließgeschwindigkeitsventil schließen a. Die Hebelarme Richtung Schließgeschwindigkeit einstellen.
  • Seite 4 > EN 3 EN 2–5 850 mm 1250 mm EN 5–6 1250 mm 1400 mm 7°-0° Schließkraft einstellen. Endschlag einstellen. >70° ÖD Öffnungsdämpfung einstellen. Ritzelabdeckung aufklippen. U-Cover aufklippen. Gleitschiene mit Türschließer fertig montiert.

  • Seite 5: Elektrischer Anschluss

    24 V DC Elektrischer Anschluss Stromzufuhr anschließen. Verschraubungen der Stromversorgungsabdeckung lösen a. Kunststoff-Clip b und Abdeckung c entfernen. SW 2,5 130° 90° 90° 70° 130° 70° Funktionsprüfung EF Die Feststellvorrichtung ist für einen Türöffnungswinkel von 90° vormontiert. Der Öffnungswinkel lässt sich durch Verschieben der Feststelleinheit in Richtung Türmitte bis auf 70°...
  • Seite 6 Abdeckungen a und Kunststoffclips b einsetzen. Abdeckungen ausrichten und fixieren a. Schraublochabdeckung in die Gleitschiene klippen b. Funktionsprüfung der Feststellung durchführen! Maßangaben unverbindlich. Technische Änderungen vorbehalten. Adolf Würth GmbH & Co. KG · 74650 Künzelsau, Germany · T +49 7940 15-0 · F +49 7940 15-1000 · www.wuerth.com...
