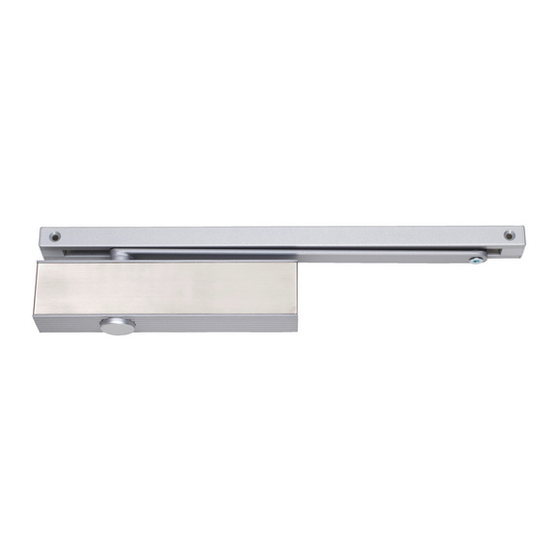

Würth GTS 630 Montageanleitung
Vorschau ausblenden Andere Handbücher für GTS 630:

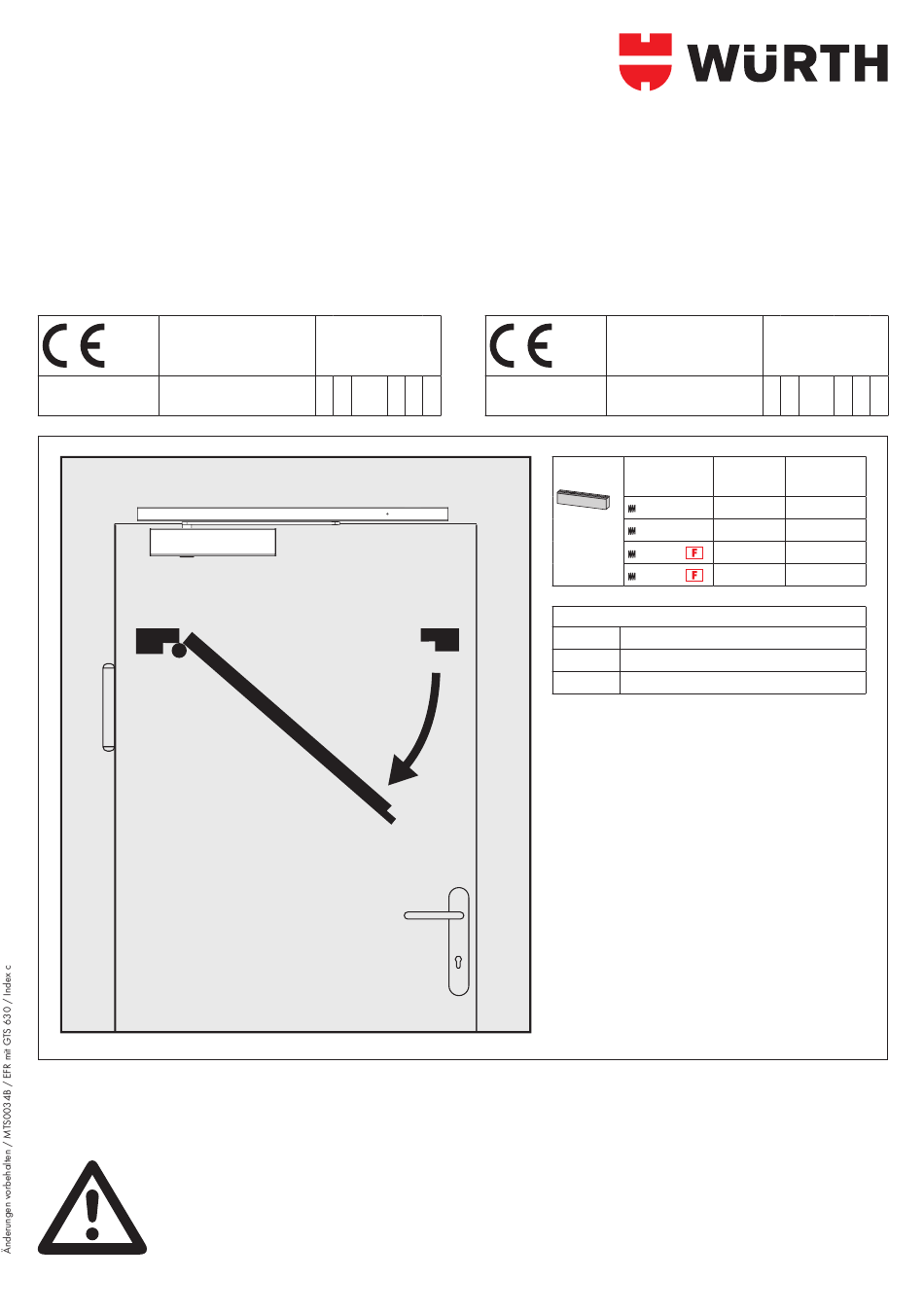

Montageanleitung eFR Mit gtS 630
DIN links/DIN rechts spiegelbildlich
Leistungserklärung nach Verordnung (EU) Nr. 305/2011 finden Sie unter http://www.wuerth.com
DO 2.19
EN 1154:1996+A1:2002/
0432 - CPD - 0031
AC:2006
DIN rechts – spiegelbildlich
Für die Montage dürfen ausschließlich Originalteile des Herstellers verwendet werden. Die Montage­
arbeiten müssen gemäß Anleitung von einer qualifizierten Person durchgeführt werden. Bei Nichtbeach­
tung entfällt jeglicher Garantieanspruch.
06
4 8 1–4 1 1 3
0432 - CPD - 0143
DO 2.19
EN 1155:1997+A1:2002/
AC:2006
Türschließer­
Max.
größe
Türbreite
1
750 mm
2
850 mm
GTS 630
EN 1–4
950 mm
3
1100 mm
4
Abkürzungen
SG
Schließgeschwindigkeit
ES
Endschlag
SK
Schließkraft
06
3 8 3–6 1 1 0
Um­
drehungen
–7
–4
0
+5
loading

Inhaltszusammenfassung für Würth GTS 630

  • Seite 1 Montageanleitung eFR Mit gtS 630 DIN links/DIN rechts spiegelbildlich Leistungserklärung nach Verordnung (EU) Nr. 305/2011 finden Sie unter http://www.wuerth.com DO 2.19 DO 2.19 EN 1154:1996+A1:2002/ EN 1155:1997+A1:2002/ 0432 - CPD - 0031 4 8 1–4 1 1 3 0432 - CPD - 0143 3 8 3–6 1 1 0...
  • Seite 2 Bohrung für elektrischen Anschluss (230 V) optional Bohrung für zusätzliche Anschlüsse Direktmontage (ohne Unterprofil – Lochgruppe 93/546 mm) Bohrung für elektrischen Anschluss (230 V) 428,5 optional Bohrung für zusätzliche Anschlüsse Montage mit Standardprofil 20 mm (Lochgruppe 120/428,5 mm) (optional) Bohrung für elektrischen Anschluss (230 V) 428,5 optional...
  • Seite 3 230 V AC +15%/–10% 3 x 1,5 mm 4,8x30 M5x20 4,5x35 M5x20 Direktmontage (ohne Unterprofil – Lochgruppe 93/546 mm) Direktmontage (ohne Unterprofil – Lochgruppe 93/546 mm) 230 VAC +15%/–10% 3 x 1,5 mm 4,8x30 4,5x35 M5x20 M5x20 M5x12 (optional) (optional) Montage mit Standardprofil Montage mit Standardprofil 20 mm (Lochgruppe 120/428,5 mm)
  • Seite 4 Die elektrischen Anschlüsse müssen gemäß Anleitung von einer qualifizierten Person durchgeführt werden. Bei Nichtbeachtung entfällt jeglicher Garantieanspruch. Diese Anleitung ist vom Monteur nach der Montage an den Betreiber weiterzugeben! Externe Anschlüsse (siehe Beiblatt) 230 V AC +15%/–10% M3x4 DIN links DIN rechts M6x20 M6x20...
  • Seite 5 Einstellungen Türschließer Abkürzungen Schließkraft Schließ- geschwindigkeit 180°–0° Endschlag GTS 630 –7 10°–0° –4 1100...
  • Seite 6 Funktionsprüfung des Rauchmelders SW 2,5 130° 70° Die Feststellanlage ist für einen Türöffnungswinkel von 90° vormontiert. Der Öffnungswinkel lässt sich durch Verschieben der Feststelleinheit in Richtung Türmitte bis auf 70° und Richtung Türbänder bis auf 130° verstellen. Hierzu wird die Tür auf den gewünschten Feststellwinkel geöffnet und festgesetzt. Zum Verschieben der Feststelleinheit muss die Klemmschraube gelöst werden.
  • Seite 7 NAG 02 * Beim Einsatz von Handtastern Tür schli eßen ORS 142W 6 5 4 3 2 Beim Einsatz von Handtastern wird der vormontierte Revisionstaster abgeklemmt. Der neue Taster wird auf Pos. 1 + 4 neu angeschlos- 1 2 3 4 5 K 1 B –...
  • Seite 8: Auszug Aus Den Dibt-Richtlinien Für Feststellanlagen (02.08.2012)

    Auszug aus den DIBt-Richtlinien für Feststellanlagen (02.08.2012) Nur in Deutschland...
  • Seite 13 Wartungsanleitung Maßangaben unverbindlich. Technische Änderungen vorbehalten. Adolf Würth GmbH & Co. KG · Reinhold-Würth-Straße 12–17 · 74653 Künzelsau, GERMANy · T +49 7940 15-0 · F +49 7940 15-1000 · www.wuerth.com...
