- Seite 1 HMI-Link G2 Device PC 301-E12 Betriebsanleitung Erstellungsdatum: 04.06.2020 Versionsdatum: 06.08.2020 Artikelnummer: 01-310-301-E12-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf die...

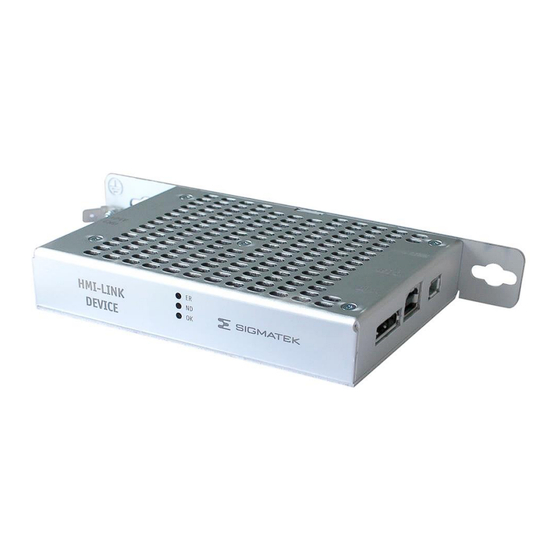

- Seite 3 HMI-LINK G2 DEVICE PC 301-E12 HMI-Link G2 Device PC 301-E12 Mittels HMI-Link G2 Device lassen sich HMI-Link G2 Anzeigeeinheiten mit einem SIGMATEK-IPC verbinden. USB- und Displaysignale können somit bis zu 100 m übertragen werden. 06.08.2020 Seite 1...
-
Seite 4: Inhaltsverzeichnis
PC 301-E12 HMI-LINK G2 DEVICE Inhaltsverzeichnis Einleitung ................5 Zielgruppe/Zweck dieser Betriebsanleitung ......5 Wichtige und referenzierende Dokumentationen ...... 5 Lieferumfang ................. 5 Grundlegende Sicherheitshinweise ........6 Verwendete Symbole ..............6 Haftungsausschluss ..............7 Allgemeine Sicherheitshinweise ..........8 Normen und Richtlinien ............9 Richtlinien.................. - Seite 5 HMI-LINK G2 DEVICE PC 301-E12 X3: HMI Local OUT (HMI-Link G2, Mini-I/O) ......15 X4: Spannungsversorgung ............15 6.4.1 Zu verwendende Steckverbinder ............15 Statusanzeigen ..............16 Montage/Installation .............. 17 Lieferumfang prüfen ..............17 Einbauhinweise ................17 Einbau ..................18 Befestigungsmaterial ..............
- Seite 6 PC 301-E12 HMI-LINK G2 DEVICE 12.1 Wartung ..................25 12.2 Reparaturen ................. 25 13 Entsorgung ................26 Seite 4 06.08.2020...
-
Seite 7: Einleitung
Bei Fragen steht Ihnen natürlich auch gerne unser Support-Team zur Verfügung. Notfalltelefon sowie Geschäftszeiten entnehmen Sie bitte unserer Website. Wichtige und referenzierende Dokumentationen Dieses und weitere Dokumente können Sie über unsere Website bzw. über den Support beziehen. Lieferumfang 1x HMI-Link G2 Device PC 301-E12 06.08.2020 Seite 5... -
Seite 8: Grundlegende Sicherheitshinweise
PC 301-E12 HMI-LINK G2 DEVICE Grundlegende Sicherheitshinweise Verwendete Symbole Für die in den einschlägigen Anwenderdokumentationen verwendeten Warn-, Gefahren- und Informationshinweise werden folgende Symbole verwendet: GEFAHR Gefahr bedeutet, dass der Tod oder schwere Verletzungen eintreten, wenn die angegebenen Maßnahmen nicht getroffen werden. -
Seite 9: Haftungsausschluss
Bitte lesen Sie vor jeder Handhabung eines Produktes die dazu gehörigen Dokumente und diese Betriebsanleitung gründlich durch. Für Schäden, die aufgrund einer Nichtbeachtung dieser Anleitungen oder jeweiligen Vorschriften entstehen, übernimmt Fa. SIGMATEK GmbH & Co KG keine Haftung. 06.08.2020 Seite 7... -
Seite 10: Allgemeine Sicherheitshinweise
Produkt zum Einsatz kommen soll, nicht der Richtlinie entspricht, ist eine Bedienung dieser Produkte untersagt. Betreiben Sie das Gerät nur mit von SIGMATEK dafür freigegebenen Gerä- ten und Zubehör. VORSICHT Behandeln Sie das Gerät mit Sorgfalt und lassen Sie es nicht fallen. -
Seite 11: Normen Und Richtlinien
Das Produkt wurde in Übereinstimmung mit den Richtlinien der Europäischen Union konstru- iert und auf Konformität geprüft. 3.1.1 EU-Konformitätserklärung EU-Konformitätserklärung Das Produkt HMI-Link G2 Device PC 301-E12 ist konform mit folgenden eu- ropäischen Richtlinien: • 2014/35/EG Niederspannungsrichtlinie • 2014/30/EU „Elektromagnetische Verträglichkeit“ (EMV-Richtlinie) •... -
Seite 12: Technische Daten
1x HMI Local OUT (HMI-Link G2) Schnittstellen 1x USB 2.0 (Typ B) IN 1x DisplayPort IN Um den HMI-Link nutzen zu können, ist eine SIGMATEK HMI-Link Anzeige- einheit der zweiten Generation (G2) an der Gegenstelle notwendig. Elektrische Anforderungen Versorgungsspannung typisch +24 V DC ±20 % (SELV/PELV) Versorgungsspannung (UL) +24 V DC ±20 % (NEC Class 2 oder LVLC) -
Seite 13: Umgebungsbedingungen
HMI-LINK G2 DEVICE PC 301-E12 Umgebungsbedingungen Lagertemperatur -20 ... +60 °C Umgebungstemperatur 0 ... +50 °C Luftfeuchtigkeit 10-95 %, nicht kondensierend Aufstellungshöhe über Meeres- 0-2000 m ohne Derating höhe > 2000 m bis maximal 5000 m mit Derating der maximalen Umgebungs- temperatur um 0,5 °C pro 100 m... -
Seite 14: Mechanische Abmessungen
PC 301-E12 HMI-LINK G2 DEVICE Mechanische Abmessungen Maße 25 x 204,5 x 83 mm (B x H x T) Material Gehäuse: Aluminium eloxiert Natur C0 Gewicht 0,20 kg Seite 12 06.08.2020... -
Seite 15: Anschlussbelegung
HMI-LINK G2 DEVICE PC 301-E12 Anschlussbelegung oben unten Frontansicht 06.08.2020 Seite 13... -
Seite 16: X1: Displayport In
PC 301-E12 HMI-LINK G2 DEVICE X1: DisplayPort IN Funktion n.c. n.c. n.c. n.c. Lane 1 (n) Lane 1 (p) Lane 0 (n) Lane 0 (p) Config1 Config2 AUX CH (p) AUX CH (n) Hot Plug Return n.c. n.c. = nicht verwenden Die jeweilige Displayauflösung wird über AUX CH (p) und AUX CH (n) per... -
Seite 17: X3: Hmi Local Out (Hmi-Link G2, Mini-I/O)
HMI-LINK G2 DEVICE PC 301-E12 X3: HMI Local OUT (HMI-Link G2, Mini-I/O) Funktion HMI_P0 HMI_N0 HMI_P1 HMI_P2 HMI_N2 HMI_N1 HMI_P3 HMI_N3 X4: Spannungsversorgung Funktion +24 V +24 V 6.4.1 Zu verwendende Steckverbinder USB: Typ B DisplayPort: 20-poliger DisplayPort-Stecker HMI-Link: 8-poliger Tyco Mini I/O Typ 1 Spannungsversorgung: Phoenix Contact FK-FMC 1,5/ 4-ST-3,5 06.08.2020... -
Seite 18: Statusanzeigen
PC 301-E12 HMI-LINK G2 DEVICE Statusanzeigen LED 1 keine HMI-Link Verbindung zwischen PC und Terminal HMI-Link Kabel überprüfen LED 2 gelb LED 3 grün LED 1 HMI-Link Verbindung zwischen PC und Terminal vorhanden kein Videosignal vorhanden LED 2 gelb Displayport-Kabel überprüfen LED 3 grün... -
Seite 19: Montage/Installation
Beschädigte Komponenten können das System stören oder schädigen. Einbauhinweise Das HMI-Link G2 Device hat 2 Befestigungsbohrungen für die Montage an der Schalt- schrankrückwand. Dies ist die bevorzugte Einbaulage, da die kühle Luft von unten nach oben durch das Gerät strömen kann und somit eine optimale Kühlung erfolgt. -
Seite 20: Einbau
PC 301-E12 HMI-LINK G2 DEVICE Einbau Eine andere Einbaulage wird nicht empfohlen, da sonst die spezifizierte Umgebungstempe- ratur nicht garantiert werden kann. Befestigungsmaterial • 2x M5-Schrauben • 2x M5-Beilagscheiben (EN ISO 7089-5-200HV) Seite 18 06.08.2020... -
Seite 21: Mindestabstände Bis Zur Nächsten Komponente
HMI-LINK G2 DEVICE PC 301-E12 Mindestabstände bis zur nächsten Komponente 06.08.2020 Seite 19... -
Seite 22: Verdrahtungshinweise
PC 301-E12 HMI-LINK G2 DEVICE Verdrahtungshinweise Erdung Die signalverarbeitende Elektronik muss entweder großflächig durch die Montage an der Schaltschrankrückwand oder am vorgesehenen Erdungsanschluss geerdet werden. Es ist wichtig, eine niederohmige Erdungsverbindung herzustellen, denn nur so kann die einwand- freie Funktion gewährleistet werden. Die Erdungsverbindung sollte mit maximalem Quer- schnitt erfolgen und eine möglichst große (elektrische) Oberfläche aufweisen. -
Seite 23: Schirmung
HMI-LINK G2 DEVICE PC 301-E12 Schirmung Die Verkabelungen aller Datenleitungen sind als geschirmte Leitungen auszuführen. Der Schirm ist entweder beim Eintritt in den Schaltschrank oder unmittelbar vor dem Gerät groß- flächig und niederohmig aufzulegen (Kabeldurchführungen, Erdungsschellen)! So können Störsignale nicht auf die Elektronik gelangen und die Funktion beeinträchtigen. -
Seite 24: 10 Hmi-Link G2 Verdrahtung
PC 301-E12 HMI-LINK G2 DEVICE 10 HMI-Link G2 Verdrahtung 10.1 Schirmung Der Schirm der Kabel muss beidseitig auf Erde aufgelegt werden, so können Störungssignale nicht auf die Elektronik gelangen und die Funktion beeinträchtigen. Seite 22 06.08.2020... -
Seite 25: 10.2 Hmi-Link G2 Kabel Spezifikation
10.3 HMI-Link G2 Kabelverlegung Für CAT5e Leitungen ist die gesamt zulässige Länge auf 90 m beschränkt. Um die maximale Länge des HMI-Link G2 von 100 m nutzen zu können, ist hier mindestens eine CAT6-Leitung zu verwenden. Es ist zur Gewährleistung der Funktionalität darauf zu achten, dass Leitungen im Kabelstrang auf langen Strecken nicht parallel geführt werden. -
Seite 26: Transport/Lagerung
PC 301-E12 HMI-LINK G2 DEVICE 11 Transport/Lagerung Bei diesem Gerät handelt es sich um sensible Elektronik. Vermeiden Sie deshalb beim Transport, sowie während der Lagerung, große mechanische Belastungen. Für Lagerung und Transport sind dieselben Werte für Feuchtigkeit und Er- schütterung (Schock, Vibration) einzuhalten wie während des Betriebes! Während des Transportes kann es zu Temperatur- und Luftfeuchtigkeits-... -
Seite 27: Instandhaltung
HMI-LINK G2 DEVICE PC 301-E12 12 Instandhaltung Beachten Sie bei der Instandhaltung sowie bei der Wartung die Sicherheits- hinweise aus Kapitel 2. 12.1 Wartung Dieses Produkt wurde für den wartungsarmen Betrieb konstruiert. 12.2 Reparaturen Wenn möglich sollte das Gerät im Falle einer Reparatur in der Originalver- packung transportiert werden. -
Seite 28: Entsorgung
PC 301-E12 HMI-LINK G2 DEVICE 13 Entsorgung Sollten Sie das Gerät entsorgen wollen, ist die nationale Elektro- nik-Schrott-Verordnung unbedingt einzuhalten. Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Seite 26 06.08.2020... -
Seite 29: Änderungen Der Dokumentation
HMI-LINK G2 DEVICE PC 301-E12 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 06.08.2020 Dokument Generelle Überarbeitung 06.08.2020 Seite 27... - Seite 30 PC 301-E12 HMI-LINK G2 DEVICE Seite 28 06.08.2020...
