02671
Aparato de iluminación con LED de alta eficiencia
120-230 V~ 50-60 Hz, con soporte para instalación
en cajas de empotrar 6/7 módulos. Para completar
con placa 7 módulos Eikon Evo.
CARACTERÍSTICAS.
• Tensión de alimentación: 120-230 V~ ±10% 50-60 Hz
• Led de alta eficiencia blanco, temperatura de color de
5000 K (mín) a 6300 K (máx).
• Flujo luminoso: 80 lumen
• Absorción: 3 W
• Riesgo fotobiológicos: gratis
• La lámpara no tiene mando con regulador.
• Grado de protección: IP40 (IP20 en el interior de pare-
des huecas)
• Aparatos de clase II
• Se puede instalar sobre superficies normalmente
inflamables
INSTALACIÓN.
El aparato de iluminación está provisto de un selector
para ajustar el brillo de los LED (fig. 2).
NORMAS DE INSTALACIÓN.
La instalación debe ser realizada por personal cualifi-
cado cumpliendo con las disposiciones en vigor que
regulan el montaje del material eléctrico en el país
donde se instalen los productos.
CONFORMIDAD NORMATIVA.
Directiva BT.
Normas EN 60598-1, EN 60598-2-2, EN 62471.
Directiva EMC.
Normas EN 61547, EN 61000-3-2, EN 61000-3-3, EN 55015.
Reglamento REACH (UE) n. 1907/2006 – art.33. El
producto puede contener trazas de plomo.
RAEE - Información para los usuarios
El símbolo del contenedor tachado, cuando se indica en el aparato
o en el envase, indica que el producto, al final de su vida útil, se
debe recoger separado de los demás residuos. Al final del uso, el
usuario deberá encargarse de llevar el producto a un centro de re-
cogida selectiva adecuado o devolvérselo al vendedor con ocasión
de la compra de un nuevo producto. En las tiendas con una superfi-
cie de venta de al menos 400 m
2
, es posible entregar gratuitamente,
sin obligación de compra, los productos que se deben eliminar con
unas dimensiones inferiores a 25 cm. La recogida selectiva ade-
cuada para proceder posteriormente al reciclaje, al tratamiento y
a la eliminación del aparato de manera compatible con el medio
ambiente contribuye a evitar posibles efectos negativos en el medio
ambiente y en la salud y favorece la reutilización y/o el reciclaje de
los materiales de los que se compone el aparato.

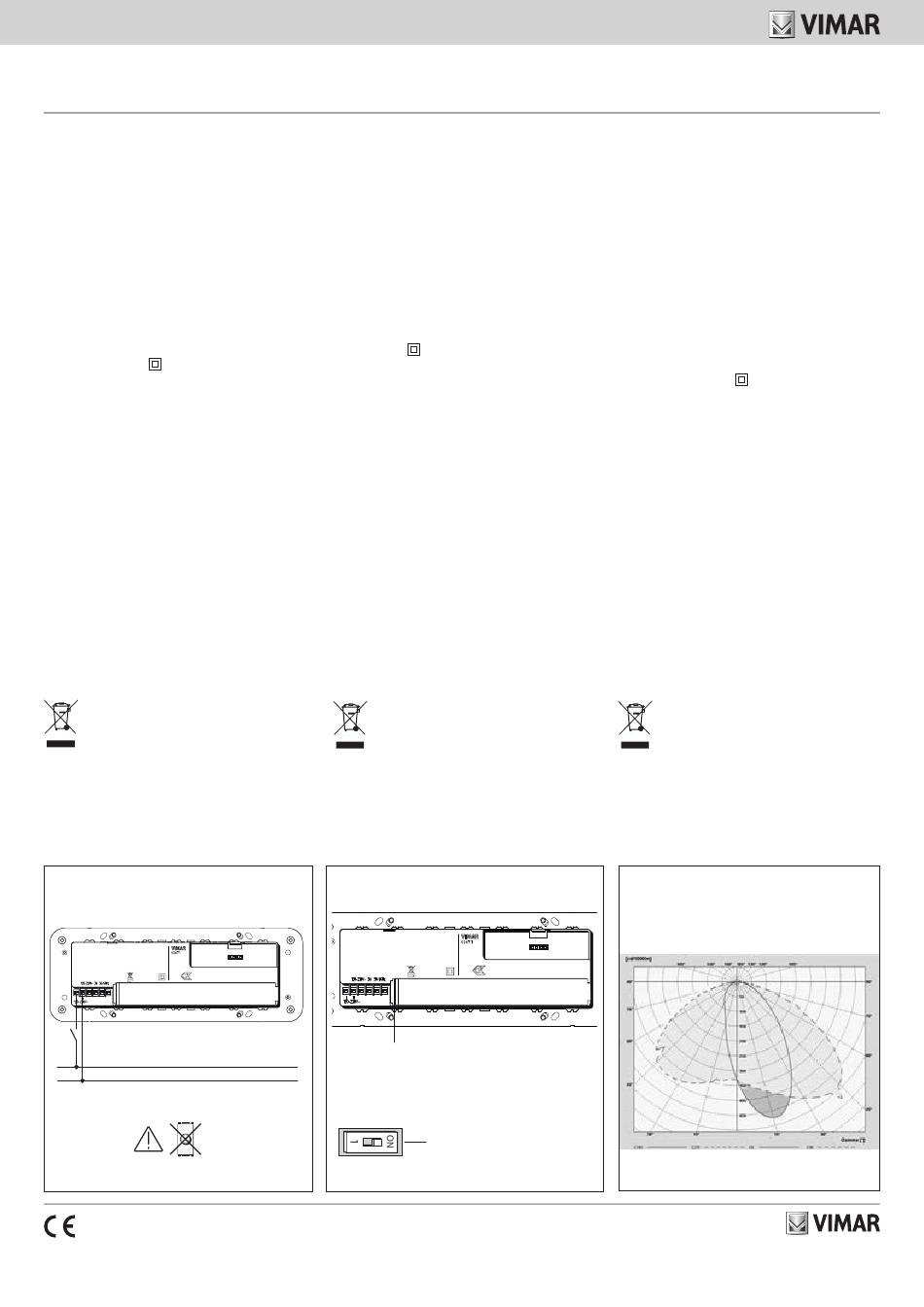

1 - CONEXIONES • ANSCHLÜSSE • ΣΥΝΔΕΣΜΟΛΟΓΙΕΣ
MADE
IN
ITALY
IP20
03
L
N
Dimmer
49400432A0 04 1909
Beleuchtungsgerät 120-230 V~ 50-60 Hz mit
Hochleistungs-LED und Einbaurahmen für die
Installation
in
Unterputzdosen
Fertigzustellen mit Abdeckrahmen 7 Module Eikon Evo.
TECHNISCHE MERKMALE.
• Versorgungsspannung: 120-230 V~ ±10% 50-60 Hz
• Hocheffiziente weiße LED, Farbtemperatur 5000 K (min.)
bis 6300 K (max).
• Lichtstrom: 80 Lumen
• Stromaufnahme: 3 W
• Photobiologische Risiko: Kostenlose
• Die Leuchte kann nicht mittels Dimmer geregelt werden.
• Schutzart: IP40 (IP20 in Hohlwänden)
• Geräteklasse II
• Kann auf normal entflammbaren Oberflächen instal-
liert werden
INSTALLATION.
Das Beleuchtungsgerät ist mit ein Wahlschalter ausge-
stattet, für die Einstellung der Helligkeit der LED ausge-
stattet (fig. 2).
INSTALLATIONSVORSCHRIFTEN.
Die Installation muss durch Fachpersonal gemäß den
im Anwendungsland des Geräts geltenden Vorschriften
zur Installation elektrischen Materials erfolgen.
NORMKONFORMITÄT.
NS-Richtlinie.
Normen EN 60598-1, EN 60598-2-2, EN 62471.
EMV-Richtlinie.
Normen EN 61547, EN 61000-3-2, EN 61000-3-3, EN 55015.
REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das
Erzeugnis kann Spuren von Blei enthalten.
Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät
oder seiner Verpackung weist darauf hin, dass das Produkt am
Ende seiner Nutzungsdauer getrennt von den anderen Abfällen
zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem
Nutzer, das Produkt in einer geeigneten Sammelstelle für getrenn-
te Müllentsorgung zu deponieren oder es dem Händler bei An-
kauf eines neuen Produkts zu übergeben. Bei Händlern mit einer
Verkaufsfläche von mindestens 400 m
Produkte mit Abmessungen unter 25 cm kostenlos und ohne
Kaufzwang abgegeben werden. Die angemessene Mülltrennung
für das dem Recycling, der Behandlung und der umweltverträgli-
chen Entsorgung zugeführten Gerätes trägt dazu bei, mögliche
negative Auswirkungen auf die Umwelt und die Gesundheit zu ver-
meiden und begünstigt den Wiedereinsatz und/oder das Recyceln
der Materialien, aus denen das Gerat besteht.
2 - SELECTOR • WAHLSCHALTER • ΕΠΙΛΟΓΕΑΣ
MADE
IN
ITALY
IP20
03
Retire la tapa de aprovechar en este momento
Entfernen Sie den Deckel Hebelwirkung an dieser Stelle
Αφαιρέστε το καπάκι μόχλευσης σε αυτό το σημείο
ON = Brillo 100%, 1 = Brillo 30%
ON = Helligkeit 100%, 1 = Helligkeit 30%
ON = Λάμψη 100%, 1 = Λάμψη 30%
Φωτιστικό με LED υψηλής απόδοσης 120-230
V~ 50-60 Hz και στήριγμα για εγκατάσταση σε
χωνευτά κουτιά, για 6/7 μονάδες. Συνδυάζεται με
6/7
Module.
πλάκα 7 μονάδων Eikon Evo.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Τάση τροφοδοσίας: 120-230 V~ ±10% 50-60 Hz
• Λευκό Led υψηλής απόδοσης, θερμοκρασία χρώματος
από 5000 K (ελάχ.) έως 6300 K (μέγ.).
• Φωτεινή ροή: 80 lumen
• Κατανάλωση: 3 W
• Photobiological κινδύνου: δωρεαν
• Δεν είναι δυνατός ο έλεγχος του λαμπτήρα μέσω
ρυθμιστή.
• Βαθμός προστασίας: IP40 (IP20 στο εσωτερικό
κοίλων τοίχων)
• Συσκευή κατηγορίας II
• Δυνατότητα εγκατάστασης σε εύφλεκτες επιφάνειες
ΕΓΚΑΤΑΣΤΑΣΗ.
Το φωτιστικό είναι εξοπλισμένο με έναν επιλογέα για τη
ρύθμιση της φωτεινότητας των LED (fig. 2).
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδι-
κευμένο προσωπικό σύμφωνα με τους κανονισμούς που
διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού
και ισχύουν στη χώρα όπου εγκαθίστανται τα προϊόντα.
ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.
Οδηγία BT.
Πρότυπα EN 60598-1, EN 60598-2-2, EN 62471.
Οδηγία ΗΜΣ.
Πρότυπα EN 61547, EN 61000-3-2, EN 61000-3-3, EN 55015.
Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33.
Το προϊόν μπορεί να περιέχει ίχνη μολύβδου.
ΑΗΗΕ - Ενημέρωση των χρηστών
Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει
επάνω στη συσκευή ή στη συσκευασία της, υποδεικνύει
ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να
συλλέγεται χωριστά από τα υπόλοιπα απορρίμματα. Στο τέλος
της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το
προϊόν σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής
ή να το παραδώσει στον αντιπρόσωπο κατά την αγορά ενός
νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια
πωλήσεων τουλάχιστον 400 m
2
können zu entsorgende
χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα
προϊόντα για διάθεση, με διαστάσεις μικρότερες από 25
cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να
ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και
περιβαλλοντικά συμβατής διάθεσης της συσκευής, συμβάλλει
στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον
και την υγεία και προωθεί την επαναχρησιμοποίηση ή/και
ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.
3 - CURVA FOTOMÉTRICA
PHOTOMETRISCHEN KURVE
ΦΩΤΟΜΕΤΡΙΚΕΣ ΚΑΜΠΥΛΗ
μπορεί να παραδοθεί δωρεάν,
2
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
