4.5

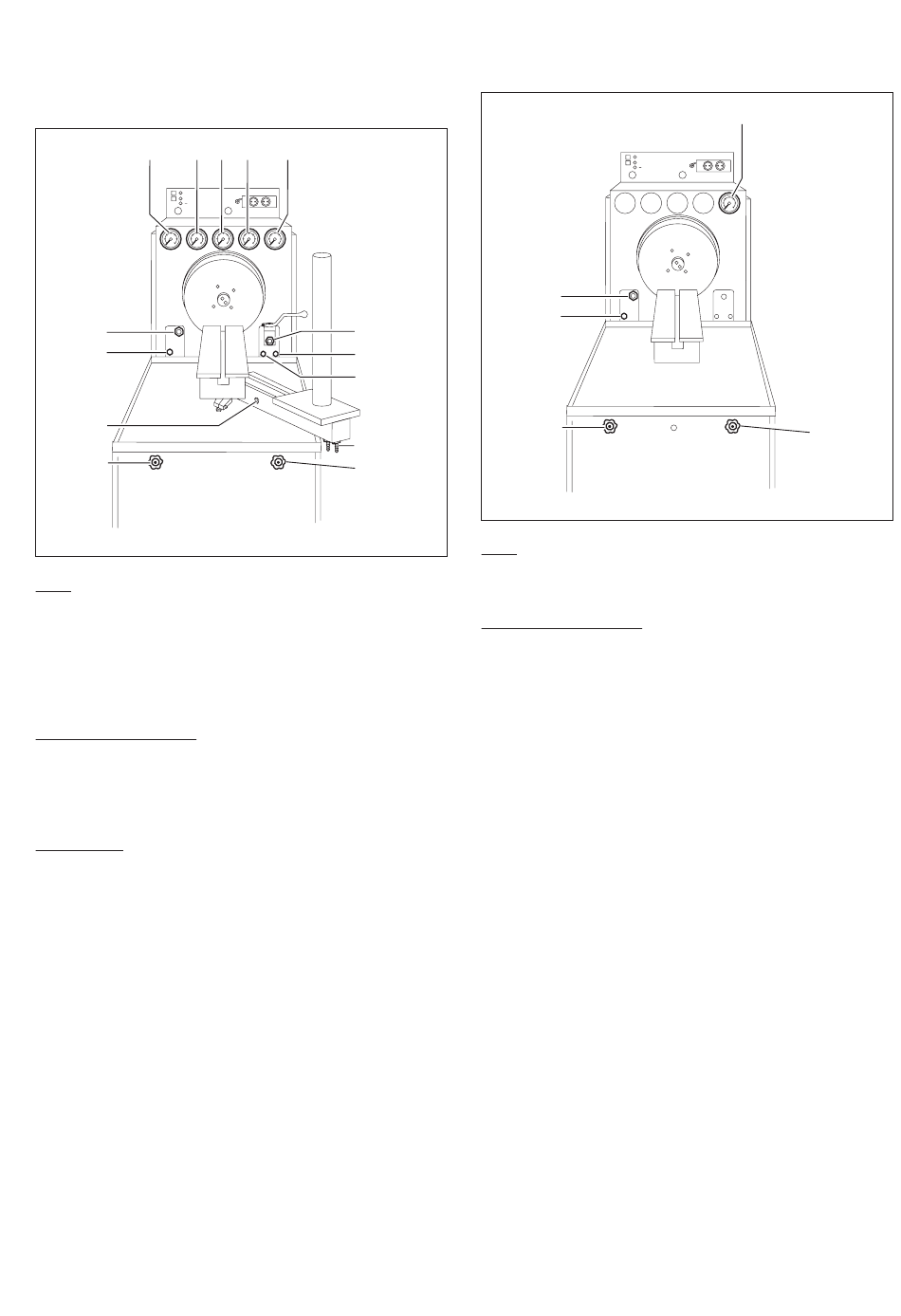

Frontplatte
4.5.1 EPS 818W und EPS 818C
10
14 12 5
24V
12V
7
8
6
9
Prüföl
1
Zulaufanschluss
2
Rücklaufanschlussfür Messeinrichtung (am Schwenkarm)
3
Druckregelventil
4
Manometer - Niederdruck 0 bis 600 kPa
5
Manometer - Hochdruck 0 bis 6 MPa
6
Rücklaufanschluss für Einspritzpumpe
Schmieröl (Sonderzubehör)
7
Rücklaufanschluss
8
Zulaufanschluss
9
Druckregelventil
10 Manometer 0 bis 1 MPa
Druckmessung
11 Anschluss für Unterdruck / Pumpeninnendruck
12 Manometer für Unterdruck / Pumpeninnendruck -100 bis +250 kPa
13 Anschluss für Förderpumpendruck
14 Manometer für Förderpumpendruck 0 bis 1,6 MPa.
4
1
TestOil
TestOil
13
2,5bar
2,5bar
16bar
16bar
11
2
3
458735_24pal
4.5.2 EPS 818W S1 und EPS 818C S1
24V
12V
3
4
5
Prüföl
1
Druckregelventil
2
Manometer - Niederdruck 0 bis 1 MPa
Schmieröl (Sonderzubehör)
3
Rücklaufanschluss
4
Zulaufanschluss
5
Druckregelventil
4.6
Druckregelventil für Hoch- und Niederdruck
Im Druckregelventil (3) sind zwei Ölkammern mit verschiedenen
Anschlussbohrungen und Gewinden.
Durch die Gewindespindel wird ein Ventilkegel in Längsrichtung
verstellt. Bei Linksdrehen der Spindel bis zum Anschlag sind
beide Ölkammern getrennt. Am Zulaufanschluss (1) kann Öl-
Hochdruck (6 MPa) abgenommen werden. Bei Rechtsdrehen
der Gewindespindel sind beide Ölkammern verbunden. Der
Öl-Hochdruck entweicht zum Niederdruckteil. Am Zulaufan-
schluss (1) kann nun Öl-Niederdruck abgenommen werden.
Durch entsprechende Spindelstellung kann unter Verwendung
eines für die zu prüfende Pumpe vorgeschriebenen Über-
strömventils (siehe Prüfanleitung für die jeweilige Einspritz-
pumpe) ein Druck zwischen 0 und 600 kPa eingestellt werden.
2
Test
Test
Oil
Oil
250
250
16
16
KPa
KPa
MPa
MPa
1
458735_25pal
