Inhaltsverzeichnis ..................................................................................... 1
Benutzungshinweise ................................................................................. 2
Vorsichtsmaßnahmen ........................................................................................ 2
Einführung .................................................................................................. 4
Produktmerkmale .............................................................................................. 4
Packungsinhalt ................................................................................................... 5
Produktübersicht ................................................................................................ 6
Projektor ........................................................................................................................ 6
Bedienfeld ...................................................................................................................... 7
Anschlussleiste ............................................................................................................ 8
Fernbedienung mit Laserzeiger ................................................................................... 9
Installation ............................................................................................... 10
Den Projektor anschließen ............................................................................... 10
Den Projektor ein-/ausschalten ....................................................................... 11
Den Projektor einschalten .......................................................................................... 11
Den Projektor ausschalten ......................................................................................... 12
Warnungs-Anzeige ..................................................................................................... 12
Das Projektionsbild einstellen ......................................................................... 13
Die Höhe des Projektionsbildes einstellen .............................................................. 13
Die Bildgröße und Bildschärfe einstellen ................................................................. 14
Die Größe des Projektionsbildes einstellen ............................................................ 14
Bedienung ................................................................................................ 15
Bedienfeld und Fernbedienung ....................................................................... 15
OSD-Menü ........................................................................................................ 17
Einstellungen im OSD-Menü vornehmen .................................................................. 17
Sprache (Computer / Video-Modus) .......................................................................... 18
Farbe (Computer / Video-Modus) .............................................................................. 19
Bild-Menü (Computer / Video-Modus) ....................................................................... 21
Audio (Computer / Video-Modus) .............................................................................. 23
Kontrolle (Computer / Video-Modus) ......................................................................... 24
Anhang ..................................................................................................... 27
Fehlerbehebung .............................................................................................. 27
Die Lampe auswechseln .................................................................................. 31
Technische Daten ............................................................................................. 32
Kompatibilitätsmodi ......................................................................................... 33
Deckenmontage .............................................................................................. 34
Inhaltsverzeichnis
1
..Deutsch
Werbung
Inhaltsverzeichnis

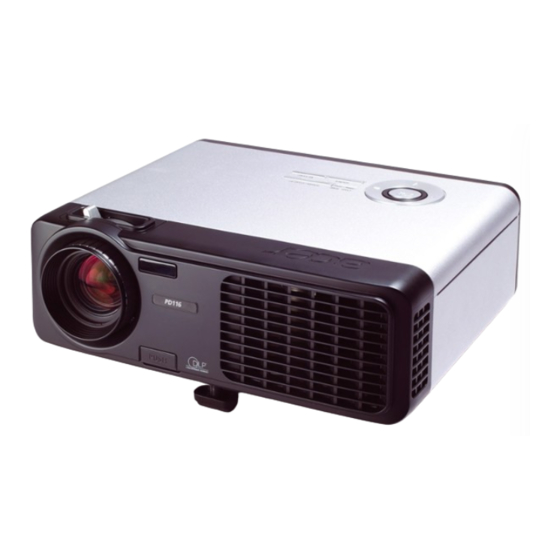

Verwandte Anleitungen für Acer PD116
