SISTEMA DE LINEA DE 100V
Para los sistemas de línea de 100V, conecte el amplificador al primer altavoz del sistema usando un cable de altavoz de doble
aislamiento que tenga una clasificación de corriente adecuada para manejar la salida total del amplificador.
Conecte el terminal de salida "100V" a la conexión positiva (+) del altavoz y la salida "COM" a la conexión negativa (-) del

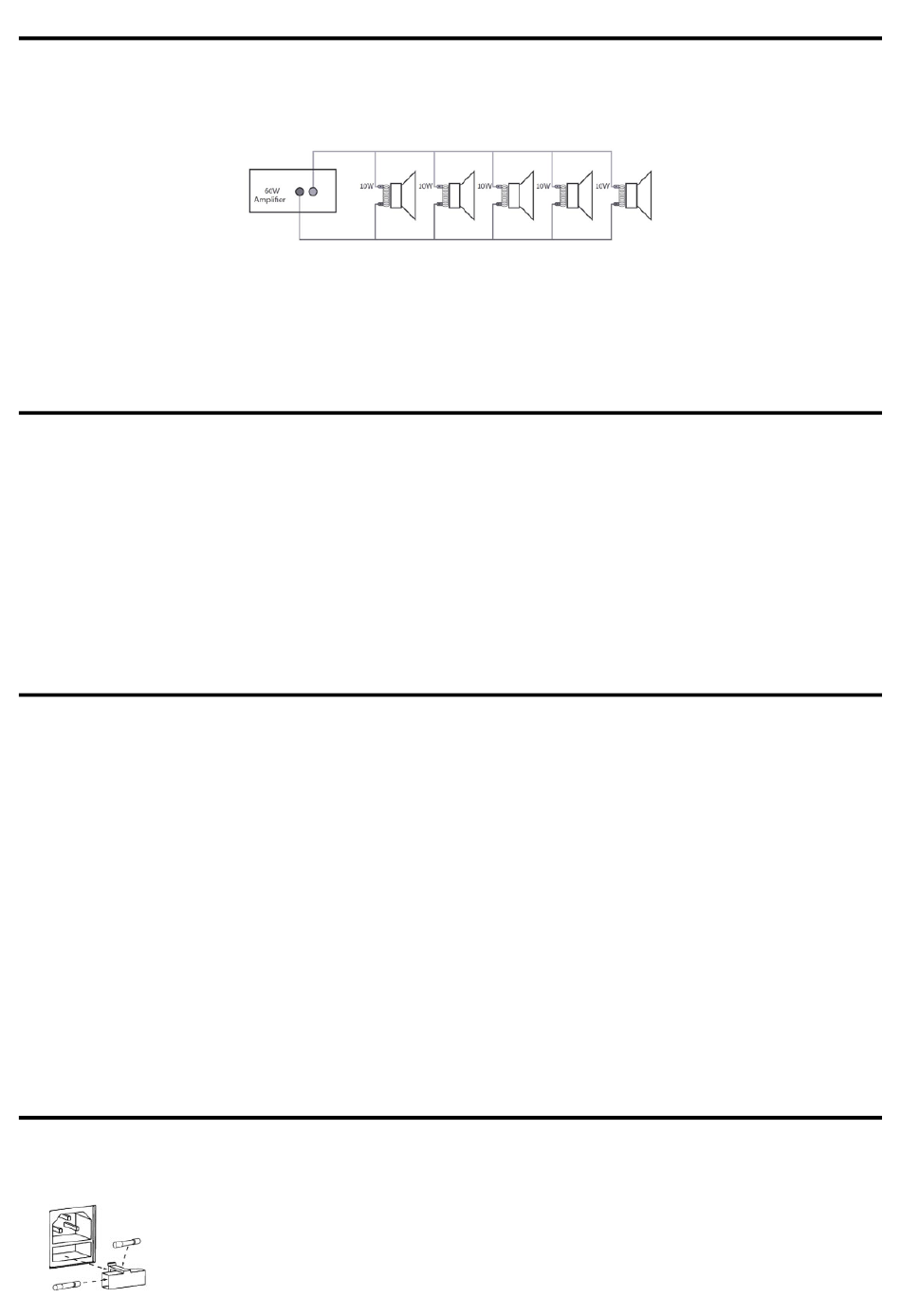

altavoz. Conecte otros altavoces en paralelo al primer altavoz con todos los terminales positivos y conectados entre sí y todos
los terminales negativos conectados juntos como se muestra a continuación.
Un sistema de altavoces de línea de 100V puede incluir varios altavoces conectados entre sí. El factor determinante para
cuántos altavoces se pueden utilizar en un solo amplificador es la potencia nominal. Para la mayoría de los propósitos, se
aconseja conectar tantos altavoces como sea necesario con un voltaje combinado de no más del 90% de la potencia nominal
del amplificador.
Los terminales de un altavoz de 100V están conectados a un transformador y en algunos casos, este transformador puede ser
"tapped" para diferentes potencias. Estas grabaciones se pueden utilizar para ajustar el vataje (y el volumen de salida) de cada
altavoz en el sistema para ayudar a lograr la potencia total ideal del sistema para el amplificador.
TERMINALES ALTAVOCES , CONEXIONES
Estos terminales ofrecen 3 salidas de baja tensión de 4Ω, 8Ω, 16Ω dependiendo de su combinación de altavoces. También
está disponible una salida comercial de 70V / 100V.
Tenga en cuenta que sólo se debe conectar un cable al tornillo COM y un cable a la impedancia o vataje seleccionado.
ATENCIÓN: No se pueden realizar múltiples combinaciones en el nivel de salida.
Se proporcionan cuatro tipos diferentes de conexiones. La sección de baja impedancia: 4Ω, 8Ω, 16Ω está diseñada para
conectar una pequeña cantidad de altavoces a su amplificador. La sección de 70V / 100V está especialmente diseñada para
una distribución de múltiples altavoces. Cuando se utiliza la salida de 70V / 100V, los altavoces tienen que estar equipados con
transformador de 70V / 100V. La cantidad máxima de altavoces a colocar en su línea de distribución es en relación con la
potencia asignada a cada altavoz. El vataje total establecido en el lado secundario de los transformadores de su línea de
altavoces no debe exceder la potencia máxima de salida RMS: 30W, 60W o 120W. El incumplimiento de esta norma puede
causar daños permanentes al amplificador.
PASOS
•
Cuando se realizan todas las conexiones al amplificador, gire todos los controles giratorios hacia abajo y encienda la
alimentación y se encenderá un LED de encendido. Gire los controles BASS y TREBLE a la posición de las 12 en punto
(apuntando hacia arriba) y gire el control giratorio MASTER hasta la mitad del camino para probar.
•
Asegúrese de que una señal está siendo alimentada a una de las entradas de línea 1, 2, 3 o 4 y aumente gradualmente el
control de volumen para ese canal hasta que se oiga la salida a través de los altavoces. Suba el MASTER al nivel máximo
de volumen deseado y reduzca el control de volumen del canal si es necesario.
•
Nota: La prueba inicial puede realizarse utilizando el reproductor de audio USB / SD / FM incorporado. La salida del
amplificador está representada en los LEDs del medidor de nivel y se debe tener cuidado de que el LED rojo "0" sólo se
encienda momentáneamente durante el uso. Cualquier cosa más larga que un flash corto de este LED puede estar
indicando distorsión o recorte de la señal de salida y el MASTER debe ser girado hacia abajo.
•
Si un micrófono está conectado a la entrada MIC1, asegúrese de que está encendido y si requiere alimentación phantom,
asegúrese de que esta función esté habilitada. Aumente gradualmente su control de volumen mientras habla en el
micrófono hasta alcanzar el nivel de volumen deseado. El micrófono no debe ser capaz de "oír" los altavoces, lo que puede
causar retroalimentación (chillido o ruido aullido).
•
Además de los controles de volumen de canal y MASTER, hay controles BASS y TREBLE EQ para ajustar el tono de la
salida general. En la posición de las 12, estos controles no están aplicando ningún efecto a la señal (sin aumento o corte).
Al mover el control BASS en el sentido de las agujas del reloj, se aumentan las frecuencias bajas en el audio, mientras que
el movimiento en sentido antihorario reduce estas frecuencias bajas. Del mismo modo, mover el control TREBLE en el
sentido de las agujas del reloj aumenta las altas frecuencias en el audio, mientras que moverlo en sentido contrario a las
agujas del reloj cortará estas altas frecuencias. Ajuste estos controles EQ para adaptarlos al tipo de señal de audio o para
compensar la acústica de la sala.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar
de la corriente.
Procedimiento:
Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.
Paso 2: Retire el fusible viejo del portafusibles.
Paso 3: Instale el fusible nuevo en el portafusibles.
Paso 4: Vuelva a colocar el portafusibles en la caja.
