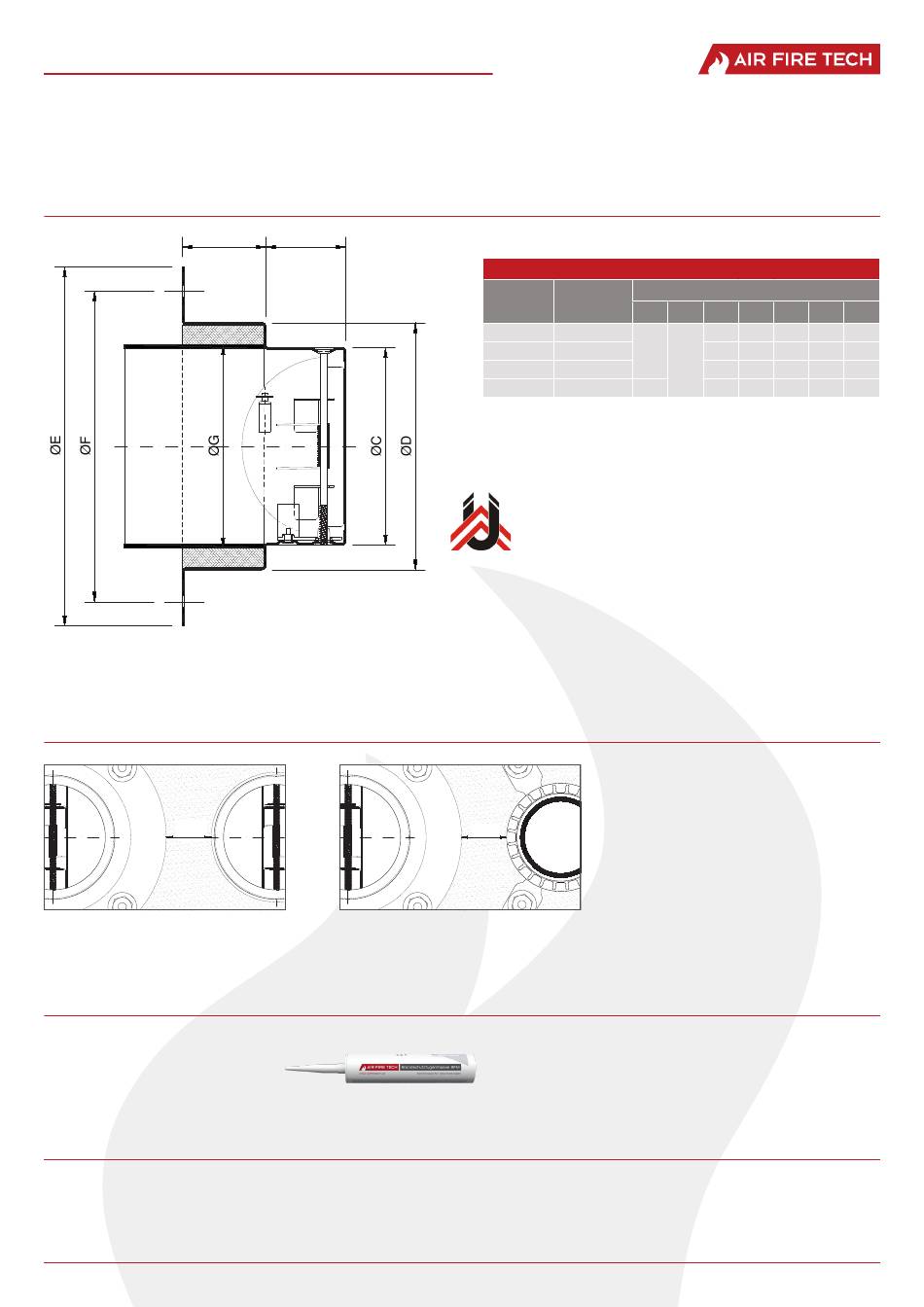

MONTAGEANLEITUNG
Feuerschutzabschluss
PROLAP
FLI-VE
Konstruktionszeichnung
Abstandsregelung
≥ 50
Abstand zu
AIR FIRE TECH Feuerschutzabschlüssen
oder AIR FIRE TECH Brandschutzklappen
(1139-CPR-1046/12) ≥ 50 mm.
Zubehör
Brandschutzfugenmasse BFM/K310
Art.Nr.: 9900001 − Kartusche 310 ml
Zum Abdichten von Ring- und Rest-
spalten beim Einbau von AIR FIRE TECH
Produkten.
Hinweis
Alle Maße in mm. Die Eignung unserer Produkte für die jeweils spezifisch gestellten Anforderungen ist vom Verarbeiter selbst zu prüfen.
Die Anwendung und der Einbau haben entsprechend der ÖNORM H 6027 sowie relevanten Normen und Richtlinien (z.B. ÖNORM H 6036,
ÖNORM H 6038) zu erfolgen. Die erforderlichen Reinigungsintervalle sind auf den Verschmutzungsgrad abzustimmen (z.B. ÖNORM H 6021). Die
Produkte sind bei Transport u. Lagerung vor Temperaturen > 50 °C sowie Erschütterungen zu schützen und vor dem Einbau auf Beschädigungen
und Mängel zu prüfen. Nicht angeführte Einbausituationen sind bei AIR FIRE TECH nachzufragen. Satz- und Druckfehler sowie technische
Änderungen vorbehalten.
Montageanleitung - PROLAP - 01/2020
90
(ho+ve)
A
B
Abstand zu
AIR FIRE TECH Brandschutzmanschetten
(ETA-13/0758) ≥ 50 mm.
Art.-Nr.
Matchcode
9540080 PLP/DN80
9540100 PLP/DN100
9540125 PLP/DN125
9540160 PLP/DN160
R-14.3.3-18-7925
WIEN-ZERT
≥ 50
www.airfiretech.at
PROLAP
Abmessungen [mm]
A
B
ØC
ØD
ØE
79
99
146 124
41
99
124 180 156 103
40
124 159 215 191 129
61
158 199 255 231 168
ØF
ØG
80
4
