MONTAGEANLEITUNG
Feuerschutzabschluss
PROLAP
FLI-VE

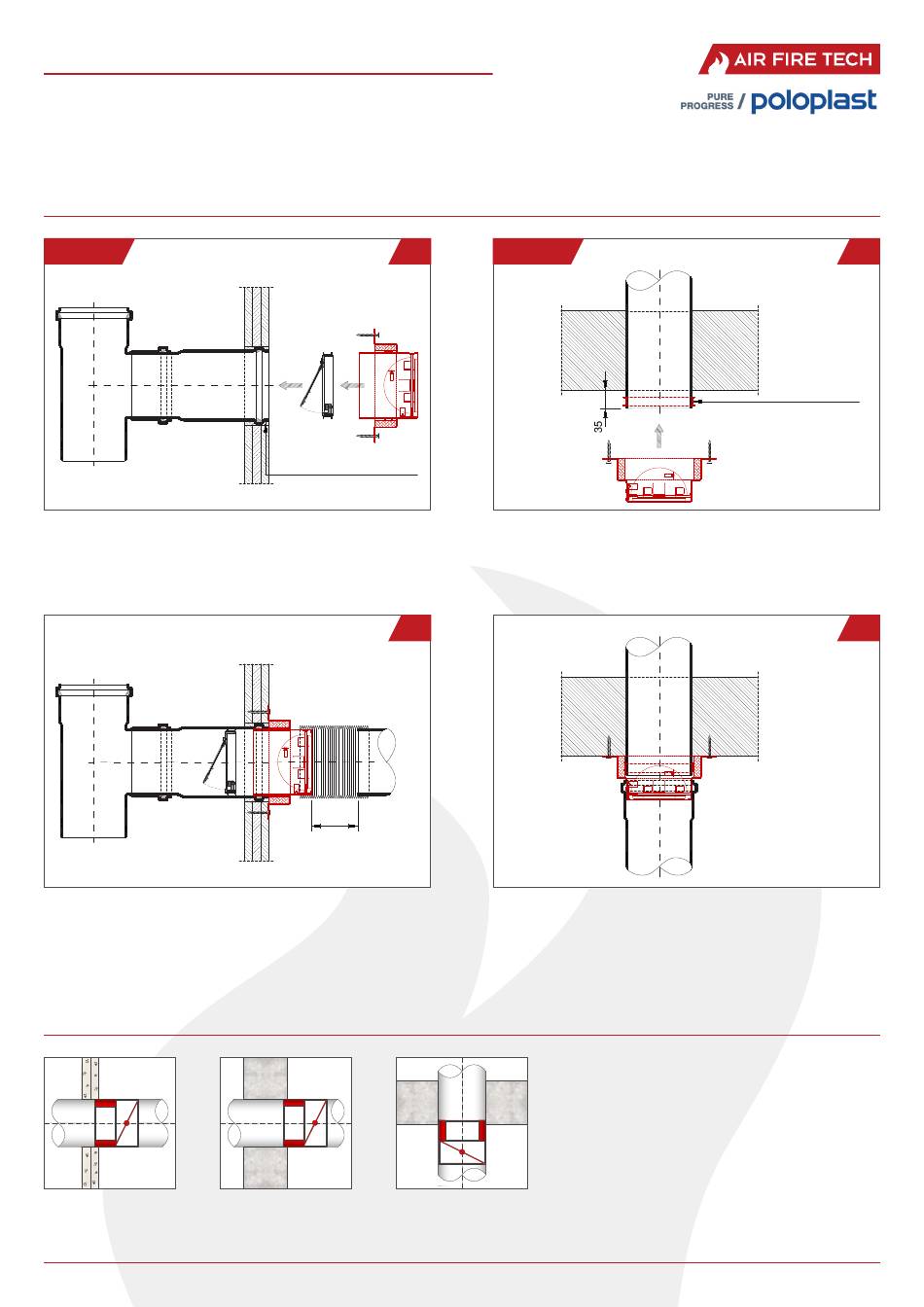

Einbau in Luftleitungen (POLO-KAL NG)
PROLAP
DN125 bzw. DN160
POLO-KAL NG Langmuffe
wandbündig positionieren und
Ringspalt verschließen. Anschlussadapter in die Luftleitung
einschieben und
PROLAP
an der Wand mittels nicht brennbaren
Schrauben und Dübeln befestigen. Kaltrauchsperre gemäß
Montageanleitung-LRK-01/2020 einsetzen.
PROLAP
und Luftleitung mittels flexiblem, brennbarem
Leitungsteil (z.B. Aluflexrohr) verbinden und mit z.B. Schlauch-
klemme befestigen.
HINWEIS:
Keine Schrauben oder Nieten zur Befestigung mit der Luftleitung verwenden.
Geprüfte Trennbauteile
2x20 / 3x15 / 2x25 mm
GKF-Schachtwand
mit/ohne Mineralwolle
Montageanleitung - PROLAP - 01/2020
90
(ho+ve)
1
Ringspalt ≤ 10 mm mit
Brandschutzfugenmasse
2
≥ 300
≥ 100 mm
Massivwand
www.airfiretech.at
PROLAP
DN125 bzw. DN160
POLO-KAL NG Rohr
Anschlussadapter entfernen und fachgerecht entsorgen.
PROLAP
an der Decke mittels nicht brennbaren Schrauben und
Dübeln befestigen.
PROLAP
und Luftleitung mittels flexiblem, brennbarem
Leitungsteil (z.B. Aluflexrohr) verbinden und mit z.B. Schlauch-
klemme befestigen.
≥ 150 mm
Massivdecke
Wand / Decke
U-Lippendichtung
ablängen und Ringspalt verschließen.
1
2
2
