MONTAGEANLEITUNG
Feuerschutzabschluss
PROLAP
FLI-VE
Einbau in Luftleitungen (Spiro)
PROLAP

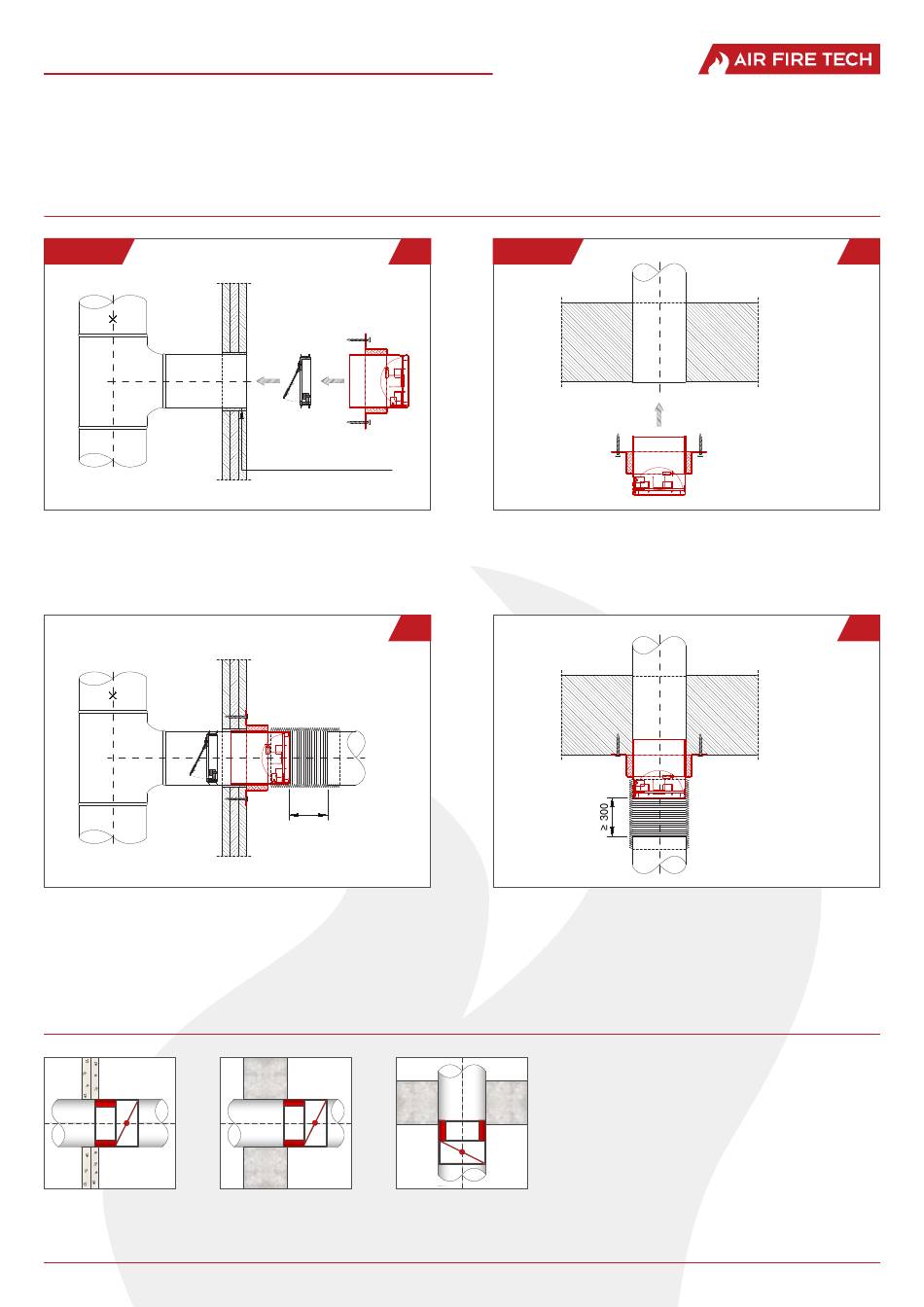

Luftleitung wandbündig ablängen und Ringspalt verschließen.
Anschlussadapter in die Luftleitung einschieben und
an der Wand mittels nicht brennbaren Schrauben und Dübeln
befestigen. Kaltrauchsperre gemäß Montageanleitung-
LRK-01/2020 einsetzen.
PROLAP
und Luftleitung mittels flexiblem, brennbarem
Leitungsteil (z.B. Aluflexrohr) verbinden und mit z.B. Schlauch-
klemme befestigen.
HINWEIS:
Keine Schrauben oder Nieten zur Befestigung mit der Luftleitung verwenden.
Geprüfte Trennbauteile
2x20 / 3x15 / 2x25 mm
GKF-Schachtwand
mit/ohne Mineralwolle
Montageanleitung - PROLAP - 01/2020
90
(ho+ve)
1
Ringspalt ≤ 10 mm mit
Brandschutzfugenmasse
PROLAP
2
≥ 300
≥ 100 mm
Massivwand
www.airfiretech.at
PROLAP
Luftleitung deckenbündig ablängen und Ringspalt verschließen.
Anschlussadapter in die Luftleitung einschieben und
an der Decke mittels nicht brennbaren Schrauben und Dübeln
befestigen.
PROLAP
und Luftleitung mittels flexiblem, brennbarem
Leitungsteil (z.B. Aluflexrohr) verbinden und mit z.B. Schlauch-
klemme befestigen.
≥ 150 mm
Massivdecke
Wand / Decke
1
PROLAP
2
1
