4. Bedienung:

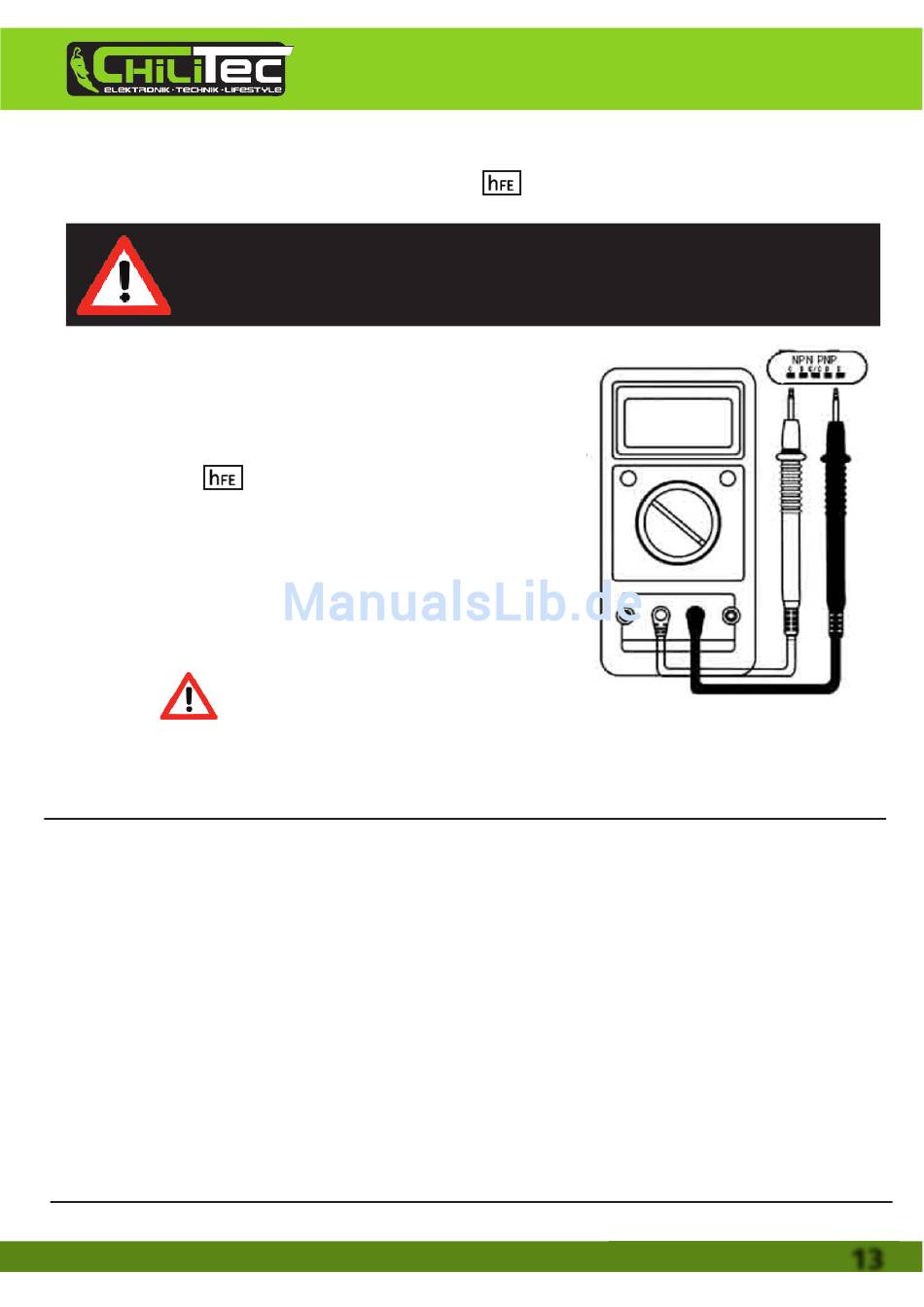

4.9 Messen bzw. Prüfen von Transistoren!:
Sicherheits-Hinweise und wichtige Informationen!
Messen Sie niemals an eingeschalteten Messobjekten! Stellen Sie sicher das keine Strom fließt,
keine Spannung angelegt ist, alle Kondensatoren der Schaltung vollständig entladen sind. Sonst
zerstören Sie das Multimeter und riskieren einen massiven elektrischen Stromschlag!!!
1. Verbinden Sie die rote Messleitung mit der mA
Buchse. Verbinden Sie die schwarze Messleitung mit der
COM Buchse!
2. Schalten Sie das Gerät am EIN/AUS Schalter, wählen Sie
den Bereich
3. Verbinden Sie jetzt die Messeleitungen in richtigen Rei
henfolge (siehe Punkt 4.1) mit dem Transitor Sockel!
4. Stellen Sie fest ob es sich um einen NPN oder PNP
Transistor, verbinden Sie den Trasitor mit der dement
sprechenden Aufnahme, schließen Sie die Messleitungen
an die Aufnahme an! Lesen Sie die Messwerte ab!
Hinweis:
• Achten Sie auf korrekten Anschluss der Messleitungen!
• Üprüfen Sie vorm Messen ob es sich um einen NPN oder PNP Transostor handelt!
• Schalten Sie beim Messen von Transitoren das Messobjekt niemals ein. LEBENSGEFAHR.
Das Produkt darf technisch sowie mechanisch nicht verändert werden, andernfalls
erlischt mit sofortiger Wirkung die Betriebserlaubnis und die Konformität!! Das Typenschild /
Aufdruck darf auf keinen Fall entfernt werden! Prüfen Sie das Produkt vor jedem Einsatz auf
Beschädigungen.
Sollten Beschädigungen am Produkt zu sehen sein, muss dieses vom
Fachbetrieb überprüft, repariert oder ausgetauscht werden und den gültigen Richtlinien
nach, entsorgt werden (Siehe Fusszeile Seite 1). Keinesfalls darf ein beschädigtes oder defek-
tes Produkt weiter in Betrieb genommen werden!
Bitte unbedingt das gesamte Verpackungsmaterial und Zubehör, vor allem Kleinteile z.B.
Schrauben sowie Folien vor Kindern und Tieren sichern. Erstickungsgefahr!
Der Hersteller übernimmt bei Nichtbeachtung der Anleitung oder unsachgemäßer Benut-
zung, Zweckentfremdung oder vorgenommenen Änderungen am Produkt, keinerlei Haftung
für Sach- oder Personenschäden. Das Produkt darf im Betrieb niemals abgedeckt werden!
Dieses Produkt darf niemals im Zugriffsbereich von Kindern oder Tieren betrieben, aufbe-
wahrt, abgelegt oder gelagert werden.
Bewahren Sie diese Anleitung gut auf. Bei Weitergabe dieses Produktes muss / sollte die
Anleitung ggf. auch die Verpackung immer mitgegeben werden. Danke! Druckfehler oder
Änderungen an Verpackung, an dem Produkt, oder in der Anleitung behalten wir uns vor.
am Wahlschalter.
