4. Bedienung:

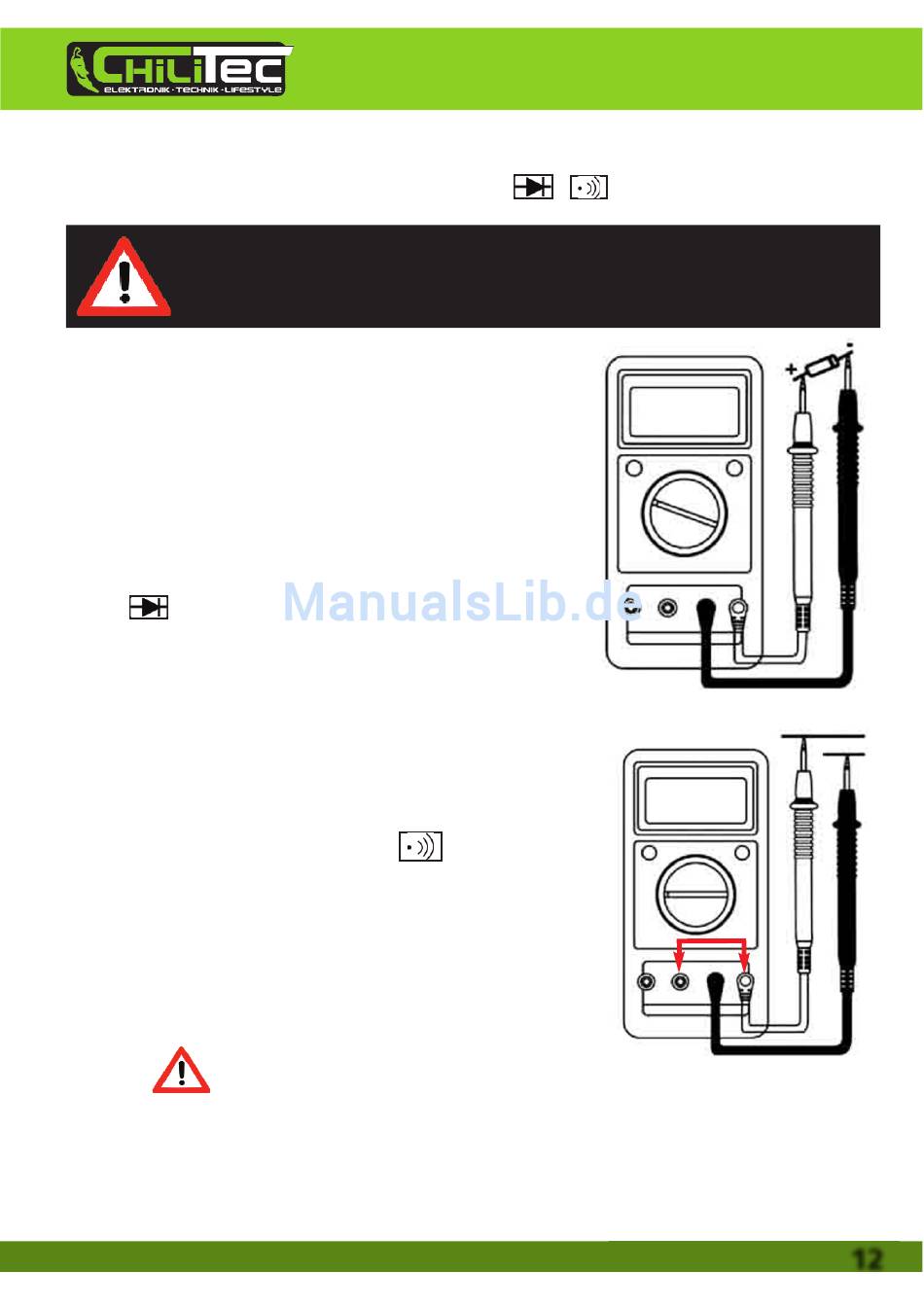

4.7 Messen von Dioden und Durchgangsprüfung!:
Sicherheits-Hinweise und wichtige Informationen!
Messen Sie niemals an eingeschalteten Messobjekten! Stellen Sie sicher das keine Strom fließt,
keine Spannung angelegt ist, alle Kondensatoren der Schaltung vollständig entladen sind. Sonst
zerstören Sie das Multimeter und riskieren einen massiven elektrischen Stromschlag!!!
1. Verbinden Sie die rote Messleitung mit der V/Ohm
Buchse. Verbinden Sie die schwarze Messleitung mit der
COM Buchse!
2. Schalten Sie das Gerät am EIN/AUS Schalter, wählen Sie
den Bereich Diode / Durchgangsprüfung am
Wahlschalter.
3. Verbinden Sie jetzt die Messeleitungen in richtigen Rei
henfolge (siehe Punkt 4.1) mit dem Messobjekt!
Diode:
4. Lesen Sie den Werte der Dioden auf dem Display ab!
Zeigt das Display „1", haben Sie die Diode in rückwärts
Richtung angeschlossen, oder Sie ist defekt!
4.8
Durchgangsprüfung und Batterietest
5. bei Widerstand < 50 Ohm ertönet ein Signalton, >2000
Ohm zeigt das Dispaly „1" für Überlauf.
Achtung
Stellen Sie für Batterietest den Bereichwahlschalter auf
1,5V oder 9V.
Die rote Messleitung muss dann in die zweite Buchse von
links (mA) umgesteckt werden. Lesen Sie das Ergebnis ab!.
Hinweis:
• Sind die Messleitungen nicht angeschlossen zeigt das Multimeter im Dispaly „1"
• Schalten Sie beim Messen von Dioden das Messobjekt niemals ein. LEBENSGEFAHR.
• Schalten Sie beim Messen von Durchgang das Messobjekt niemals ein. LEBENSGEFAHR.
• Steht das Messobjekt unter Spannung oder Strom wird das Multimeter zerstört!
