Art.-Nr.: 19404

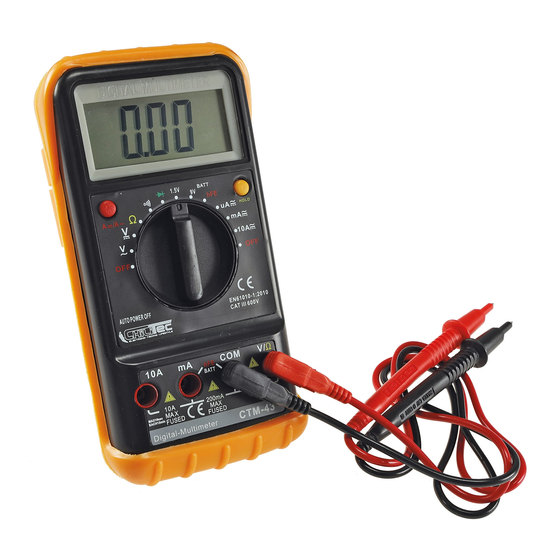

Digital-Multimeter "CTM-43 Big"
mit Gummiholster, Hold-Funktion
Produktbeschreibung:
Geniales und praktisches Multitalent in
robustem Gehäuse mit rutschfestem
Gummi-Holster und Autorange Funktion.
Technische Details:
• Gleichspannung: 200mV, 2-20-200-600V=
• Wechselspannung: 2-20-200-600V~
• Gleichstrom: 2-20-200mA, 10A=
• Wechselstrom: 2-20-200mA, 10A=
• Widerstand: 200 Ohm, 2-20-200kOhm, 2-20MOhm
• akustischer Durchgangsprüfer
• automatische Meßbereichswahl
• Data Hold • Batterietester
• Batterie: 9V-Block
• rutschfestes Gummiholster mit Aufsteller
• Prüfkabel (ca.55cm lang) rot + schwarz
• neuste Norm CAT III > Richtlinie EN61010-1:2010
Sicherheits-Hinweise und wichtige Informationen!
Um die Sicherheit zu jeder Zeit zu gewährleisten, und das volle Leistungsspektrum des Gerätes
zu nutzen, lesen Sie sich bitte die Sicherheitshinweise sorgfälltig und in Ruhe durch !
• Das Gerät darf nur von Fachpersonal / Fachwerkstätten benutzt werden!!!
• Überprüfen Sie unbedingt vor jeder Inbetriebnahme das Gerät, sowie das mitgelieferte
Zubehör (insbesondere sie Meßleitungen) auf Beschädigungen!
• Führen Sie keine Messungen an Spannungen oder Strömen durch, die ausserhalb der
Meßbereiche sind!
• Setzen Sie das Gerät keinen hohen Temperaturen oder Feuchtigkeit aus!
• Öffnen Sie das Gerät niemals selbst, lassen Sie es von einer Fachwerkstatt überprüfen!
• Achten Sie vor dem Messvorgang auf den korrekt eingestellen Messbereich!
• Beim Aufleuchten des Batteriesymbols, ersetzen Sie bitte umgehend die Batterie!
• Reinigen Sie Ihr Multimeter bitte ausschließlich mit einem leicht feuchtem Tuch!
• Das Multimeter enspricht der Richtlinie EN61010-1:2010, CAT III bis 600V,
Wichtig! Messen Sie keine Spannungen höher 600V (AC oder DC) und Ströme >10A!!!
Elektronische Produkte, die mit der durchgestrichenen Abfalltonne gekennzeichnet sind gehören nicht in den Hausmüll !!
Diese Produkte können Sie kostenlos an Sammelstellen der Komunen abgeben, erkundigen Sie sich hier bei Ihrer
Gemeindeverwaltung, dem zuständigen Rathaus oder einem lokalem bzw. stätischem Abfallentsorgungsbetrieb. Vielen Dank.
Altbatterien dürfen nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet, Batterien zu einer geeigneten Sammelstelle
bei Handel oder Kommune zu bringen.Altbatterien enthalten möglicherweise Schadstoffe oder Schwermetalle, die Umwelt und
Gesundheit schaden können.Die Zeichen unter der Kennzeichnung (Mülltonne) stehen für:
Pb: Batterie enthält Blei, Cd: Batterie enthält Cadmium Hg: Batterie enthält Quecksilber. Die Umwelt und ChiliTec sagen Dankeschön.
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
-Produktdatenblatt-
Stand 04-2014- V1.01
WEEE Reg.-Nr. 25841852
1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Chilitec 19404
- Seite 1 Handel oder Kommune zu bringen.Altbatterien enthalten möglicherweise Schadstoffe oder Schwermetalle, die Umwelt und Gesundheit schaden können.Die Zeichen unter der Kennzeichnung (Mülltonne) stehen für: Pb: Batterie enthält Blei, Cd: Batterie enthält Cadmium Hg: Batterie enthält Quecksilber. Die Umwelt und ChiliTec sagen Dankeschön. Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre...
-
Seite 2: Benutzung Des Gerätes
Sonneneinstrahlung, sowie bei hohen Temperaturen, Niederschlag oder hoher Luft- feuchtigkeit! 1.2.14 Normale Betriebsbedigungen 23°C ±1°, Luftfeuchtigkeit 45%-75% 1.2.15 Benutzen Sie das Multimter nicht in Falle keiner Luftzirkulation, in Kellern oder anderen Räumen mit hoher Luftfeuchtigkeit! Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre... -
Seite 3: Symbol-Erklärungen
4. Eventuell können Sie einen leichten Anstrich mit nicht leitfähigem Schmieröl auf die Kontaktbuchsen auftragen. 1.4.6 Schalten Sie das Gerät immer aus wenn es nicht mehr benutzt wird! 1.4.7 Sollten Sie das Gerät länger nicht benutzen entfernen Sie die Batterien um Schaden zu vermeiden! Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre... -
Seite 4: Beschreibung Der Voderseite
(postive), abgesichert mit 10A Sicherung! 6. COM Anschluss für schwarze Messleitung (negativ). 7. Anschlussbuchse V/Ohm für die rote Messleitung (posi tiv) für alle Spannungs- und Widerstandsmessungen. 8. Hold Schalter Messkategorien mit einstellbaren Bereichen Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre... -
Seite 5: Spezifikationen
• Überlauf / Overload 200Vrms für 200mV • Überlauf / Overload 600V andere Bereiche 3.2.3 Gleichstrom • Überlauf / Overload Sicherung 1 = 500mA Genauigkeit Bereich Auflösung • Max Eingang 10A, Sicherung 2 ca. 15sek • Spannungssprung 200mV Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre... -
Seite 6: Bedienung
Messbereich! Verbinden Sie beim Messvorgang bitte zuerst die Leistung die an den „frei zugänglichen“ Stellen ist, normal Masse/Erde. Dananch verbinden Sie bitte die zweite Messleitung mit den Strom / Spannungsführenden Teilen. Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre... - Seite 7 • Ist die Höhe des zu messenden Wertes unbekannt, wählen Sie den höchsten Messbereich. • Haben Sie den höchsten Messbereich gewählt und das Display zeigt „1“ haben Sie die Kapazität des Gerätes überschritten, messen nicht weiter, enfernen Sie die Messleitungen. Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre...
- Seite 8 • Ist die Höhe des zu messenden Wertes unbekannt, wählen Sie den höchsten Messbereich. • Haben Sie den höchsten Messbereich gewählt und das Display zeigt „1“ haben Sie die Kapazität des Gerätes überschritten, messen nicht weiter, enfernen Sie die Messleitungen. Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre...
- Seite 9 • Ist die Höhe des zu messenden Wertes unbekannt, wählen Sie den höchsten Messbereich. • Haben Sie den höchsten Messbereich gewählt und das Display zeigt „1“ haben Sie die Kapazität des Gerätes überschritten, messen nicht weiter, enfernen Sie die Messleitungen. Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre...
- Seite 10 • Ist die Höhe des zu messenden Wertes unbekannt, wählen Sie den höchsten Messbereich. • Haben Sie den höchsten Messbereich gewählt und das Display zeigt „1“ haben Sie die Kapazität des Gerätes überschritten, messen nicht weiter, enfernen Sie die Messleitungen. Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre...
- Seite 11 • Sind die Messleitungen nicht angeschlossen zeigt das Multimeter im Dispaly „1“ • zeigt das Display „1“, obwohl die Messleitungen ageschlossen sind, wählen Sie einen höhe ren Messbereich. • Schalten Sie beim Messen von Widerständen das Messobjekt niemals ein. LEBENSGEFAHR. Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre...
- Seite 12 • Schalten Sie beim Messen von Dioden das Messobjekt niemals ein. LEBENSGEFAHR. • Schalten Sie beim Messen von Durchgang das Messobjekt niemals ein. LEBENSGEFAHR. • Steht das Messobjekt unter Spannung oder Strom wird das Multimeter zerstört! Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre...
- Seite 13 Bewahren Sie diese Anleitung gut auf. Bei Weitergabe dieses Produktes muss / sollte die Anleitung ggf. auch die Verpackung immer mitgegeben werden. Danke! Druckfehler oder Änderungen an Verpackung, an dem Produkt, oder in der Anleitung behalten wir uns vor. Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre...
-
Seite 14: Sicherheitshinweise
Schalten Sie das Gerät aus • Tragen Sie Schutzbrille und Handschuhe • Vermeiden Sie un bei Kurzschluß besteht EXPLOSIONSGEFAHR! bedingt einen Kurzschluß der Pole des Akkus, Weitere Hinweise zur Entsorgung finden Sie auf der Seite ENTSORGUNGSHINWEISE Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre...
