Mutec FMC-01 FlashROM Installationsanleitung Seite 2

Arbeitsspeicher, so daß eine größtmögliche Kapazität von 64 Mbyte pro Basisgerät (32 Mbyte RAM-Speicher
und 32Mbyte FlashROM-Speicher) zu erreichen ist.
Möglichkeiten der FlashROM-Auf-
rüstung bei AKAI S2000, S3000XL,
S3200XL
Slot P19, P20: AKAI S2000, S3000XL
Slot P11, P12: AKAI S3200XL
Einbau der FlashROM-Expansions
Zur Adressierung der FlashROM-Expansions und Nutzung derer spezifischen Möglichkeiten, müssen Sie das
Betriebssystem in der Version 1.5 oder höhere Versionen installiert haben. Sollte dieses nicht der Fall sein,
so wenden Sie sich bitte umgehend an Ihren Musikfachhändler.
Wir empfehlen Ihnen, bei eventuell auftretenden Problemen während des Einbaues sofort Ihren
Musikfachhändler aufzusuchen, bei welchem Sie Ihre FMC-01/-02 FlashROM Expansion Card gekauft
haben, da das Unternehmen MUTEC für Schäden oder Folgeschäden, die durch eigenmächtigen Eingriff /
Einbau entstehen, keinerlei Haftung übernimmt
Bitte beachten Sie
Die FMC-01/-02 FlashROM Expansion Cards sind mit hochempfindlichen Bauelementen bestückt. Bitte
vermeiden Sie daher deren Berührung! Entladen Sie sich vor dem Einbau an elektrisch geerdeten
Geräten! Fassen Sie während des Einbaues die FlashROM-Expansion nur über den Rand der Leiterplatte
greifend an!
Vor dem Einbau müssen die FlashROM-Expansions je nach Aufrüstungsgrad kodiert werden. Dazu ist
auf der Leiterplatte ein zweifacher DIP-Schalter vorgesehen (siehe untenstehende Skizze). Ebenfalls ist bei
einer Erstinstallation auf die korrekte Auswahl des Steckplatzes zu achten.

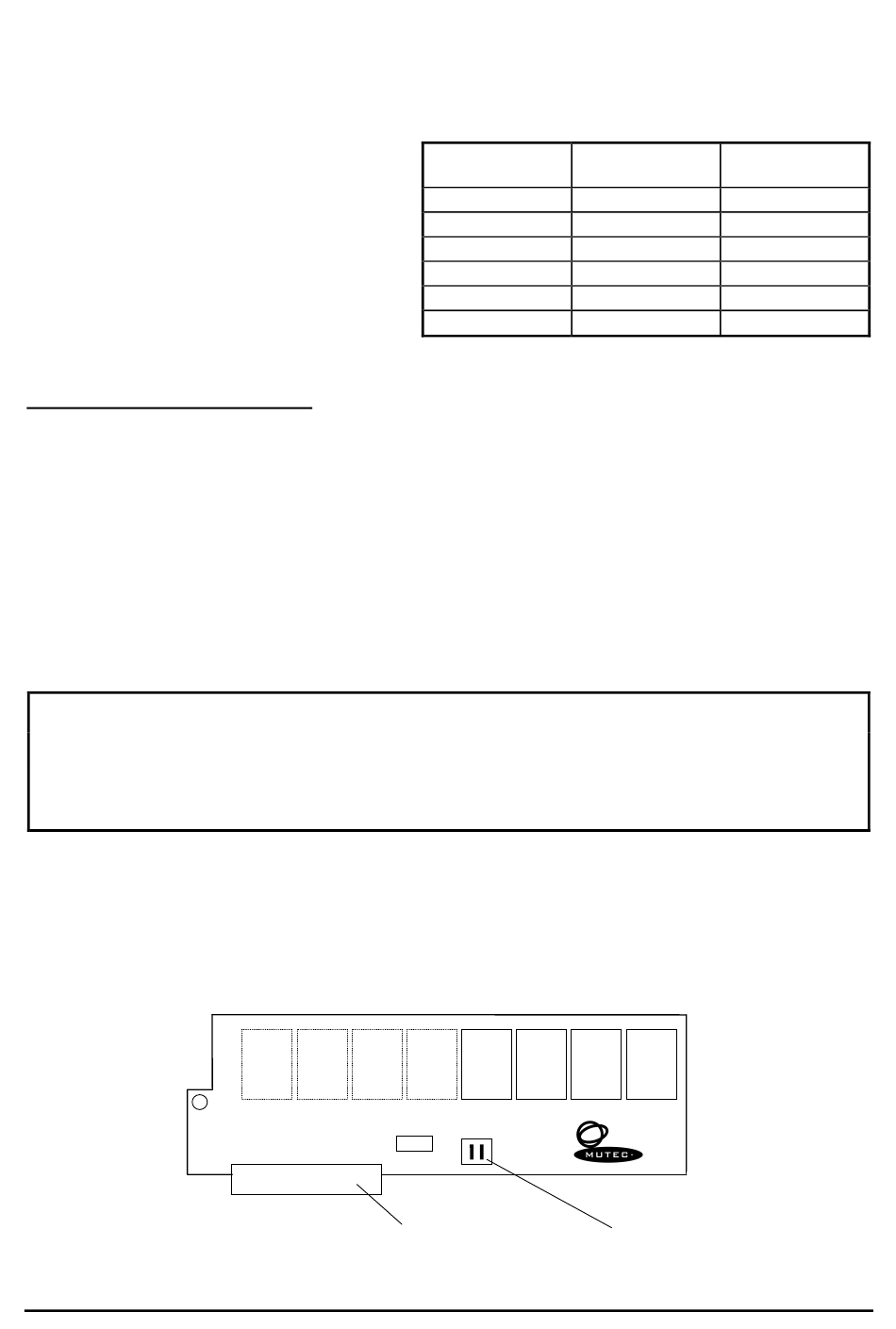

Skizze
Slot
P 20/P11
FMC-01
FMC-01
FMC-02
FMC-02
FMC-01
FMC-02
Buchsenleiste
2
Slot Speicher-
P 19/P12 kapazität
- 8 MByte
FMC-01 16 MByte
- 16 MByte
FMC-02 32 MByte
FMC-02 24 MByte
FMC-01 24 MByte
DIP-Schalter
