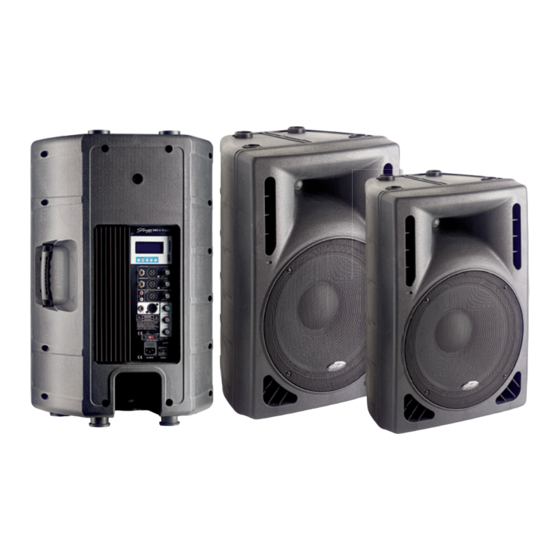

- Seite 1 BENUTZERHANDBUCH AKTIVE MEHRZWECKBOXEN -WEG, DUAL-VERSTÄRKTE BOXEN SMS8P, SMS10P, SMS12P, SMS15P 2-WEG, AKTIVE, VERSTÄRKTE BOXEN MIT MP3-LESEGERÄT SMS12PLCD, SMS 15PLCD...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE ANWEISUNGEN LESEN UND AUFBEWAHREN, ALLE WARNHINWEISE BEACHTEN. • Dieses aktive Lautsprechersystem muss mit dem Stromnetz verbunden werden um einwandfrei zu funktionieren und muss für den sicheren Betrieb geerdet sein. • Stellen Sie sicher, dass die korrekte Netzspannung und eine geerdete Steckdose verfügbar sind bevor sie das System in Betrieb nehmen. - Seite 3 Mischpult, weitere aktive Lautsprecher oder jegliches weitere PA-Equipment angeschlossen werden. Die Stagg Systeme SMS8P/10P/12P und 15P sind dual verstärkt, mit elektronischer Frequenzweiche und zwei separaten Ausgangs-Endstufen, eine treibt einen mächtigen 8”, 10”, 12” oder 15” Woofer an um tiefe und mittlere Frequenzen optimal zu reproduzieren, die zweite ist mit einem Hochton-Horn mit Kompressionstreiber verbunden, für eine akkurate Wiedergabe von hohen Frequenzen.
- Seite 4 STAGG SMS8P STAGG SMS10P STAGG SMS12P STAGG SMS15P STAGG SMS12PLCD STAGG SMS15PLCD For MP3 Player, see page 6...
- Seite 5 10. JACK OUT: Diese ¼” Stereo-Buchse ist ein symmetrischer, Line-Level-. Pre-EQ-Ausgang zum Anschluss des Systems an ein Mischpult, an einen weiteren, aktiven (Stagg SMS) Lautsprecher oder an jedes andere (Mini) PA-System. 11. XLR OUT: Dieser XLR-Ausgang mit niedriger Impedanz überträgt ein symmetrisches Pre-EQ-Signal und ist für den direkten Anschluss an einen symmetrischen Mikrofon-Eingang eines Mischpultes vorgesehen, entweder im Studio oder bei Bühnen-Anwendungen.
- Seite 6 MP3 LESEGERÄT/PLAYER (NUR SMS12 UND 15PLCD) 1. LCD: Das große, blaue LCD-Display zeigt alle relevanten Informationen zu selektierten Funktionen an bzw. zur MP3- Datei (Song) die abgespielt wird. 2. FUNCTION SELECTOR: Diese Sektion bietet frontseitig selektierbare Tasten zum Auswählen der fünf Hauptfunktionen die für den MP3-Player benötigt werden.
- Seite 7 TECHNISCHE SPEZIFIKATIONEN (FORTSETZUNG) Aktives Lautsprecher-Model SMS8P SMS10P SMS12P SMS8P USA SMS10P USA SMS12P USA Max. Leistung 90W RMS 160W RMS 200W RMS Endstufensystem Dual Dual Dual Woofer (Ø/ P/ Z) 8" (20cm)/ 70W/ 4Ω 10" (25cm)/ 115W/ 4Ω 12" (30cm)/ 215W/ 4Ω...
- Seite 8 TECHNISCHE SPEZIFIKATIONEN (FORTSETZUNG) Aktives Lautsprecher-Model SMS15P SMS12PLCD SMS15PLCD SMS15P USA SMS12PLCD USA SMS15PLCD USA Max. Leistung 220W RMS 180W RMS 200W RMS Endstufensystem Dual Einfach Einfach Woofer (Ø/ P/ Z) 15" (38 cm)/250W/ 4Ω 12" (30 cm)/215W/ 4Ω 15" (38 cm)/250W/ 4Ω Ferrit-Treiber (Spule-Größe/ Magnet-Gewicht) 38mm (1.5")/30oz (850g) 75.5mm (3")/60oz (1.7kg)
