Stagg 10 AA Benutzerhandbuch

1 2 3 4 5

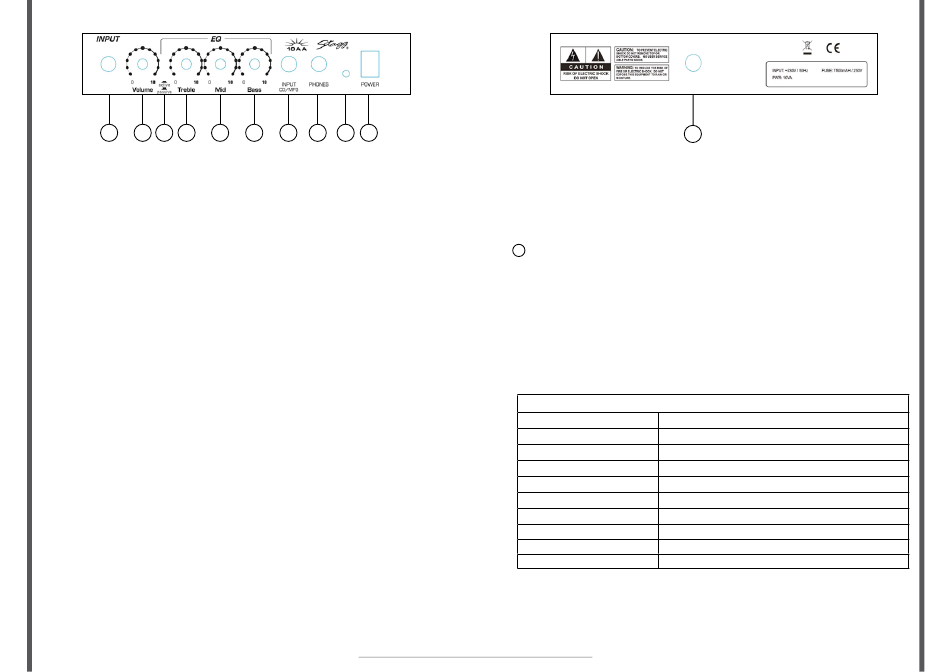

BEDIENFELD, FRONTSEITE:
1. EINGANG: An diesen Klinkeneingang werden Elektro-Akustische Instrumente angeschlossen. Wir
empfehlen die Verwendung eines hochwertigen, abgeschirmten Gitarrenkabels um Rauschen und
unerwünschtes Feedback zu vermeiden.
Dieser Regler steuert die Ausgangslautstärke jedes Instruments, das über den
2. VOLUME:
Instrumenteneingang angeschlossen wird.
Dieser Schalter bietet die Wahl zwischen passivem oder aktivem Modus, je
3. Passiv/Aktiv SCHALTER:
nachdem ob das Instrument passiv (ohne Vorverstärker) oder aktiv (mit Vorverstärker) angeschlossen
ist.
4. (Höhen) TREBLE: Dieser Regler steuert den Anteil der hohen Frequenzen im Ausgangssignal.
Zusätzliches TREBLE lässt den Gitarrensound heller und schärfer klingen.
5. (Mitten) MID: Dieser Regler steuert den Anteil der mittigen Frequenzen im Ausgangssignal.
Zusätzliches MID lässt den Gitarrensound runder und voller klingen.
6. BASS: Dieser Regler bestimmt den Anteil der tiefen Frequenzen im Ausgangssignal. Zusätzlicher Bass
lässt den Gitarrensound wärmer und wuchtiger klingen.
7. CD/MP3-EINGANG: Ein MP3/CD/Aufnahmegerät kann an den Line-Level 1/4'' (Ø 6.3 mm)
Stereoeingang angeschlossen werden.
Der Kopfhörer wird über den 1/4'' (Ø 6.3 mm) Stereoausgang angeschlossen. Wenn ein
8. KOPFHÖRER:
Kopfhörer angeschlossen ist, wird der Lautsprecher stumm geschaltet.
Der Verstärker ist betriebsbereit wenn die rote LED leuchtet. Leuchtet die rote LED
9. POWER LED:
nicht, ist der Verstärker ausgeschaltet.
Dieser Schalter schaltet den Verstärker ein und aus.
10. POWER:
2
BENUTZERHANDBUCH
6 7 8 9 10
10 AA
1
RÜCKSEITE:
WARNHINWEIS: Dieser Verstärker muss geerdet sein. Versichern Sie sich, dass die Netzspannung
mit den Angaben am Schild auf der Geräterückseite übereinstimmt.
Wenn die Sicherung ausgetauscht werden muss, trennen Sie das Netzkabel zuerst von
1. SICHERUNG:
der Steckdose. Dann entfernen Sie die Abdeckung der Sicherung und ersetzen die Sicherung durch den
gleichen Typ, mit dem gleichen Widerstand. Stecken Sie das Netzkabel niemals an, wenn die Abdeckung
der Sicherung nicht geschlossen ist. Wenn die Sicherung beim Einschalten des Verstärkers wieder
durchbrennt, wenden Sie sich an einen geeignete Servicestelle zwecks Reparatur.
Dieser Verstärker hat ein Netzkabel mit einem geschweißten Stecker. Wenn der Stecker
NETZKABEL:
nicht für die Steckdosen passend ist, verwenden Sie einen Adapter, der für die Stromaufnahme des
Verstärkers geeignet ist. Im Falle eines beschädigten Netzkabels oder Netzsteckers, stecken Sie das
Gerät unter Einhaltung von Vorsichtsmaßnahmen ab und besorgen Sie Ersatz von einer geeigneten
Servicestelle.
TECHNISCHE SPEZIFIKATIONEN
Peak-Leistung / Lautsprecher
10 Watt RMS @ 8 Ohm Last/ 6.5" Coax-Lautsprecher
Frequenzwiedergabe
70 Hz bis 12 kHz
harmonische Verzerrung
0,2%
Signal an Rauschen
-68 dB @ Peak-Leistung
Eingangsimpedanz
180k Ohms
Stromverbrauch
20 Watts max
max. Eingangspegel
30 mV (RMS)
max. Gain 48 dB (@ 1kHz)
Abmessungen (H x B x T) 25,5 x 28 x 17,2 cm
Gewicht
4,5 kg
Ausstattung und Spezifikationen können ohne Bekanntgabe geändert werden.
