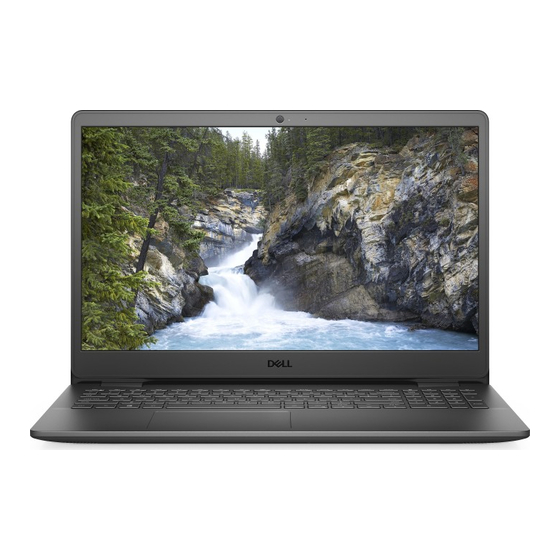

Dell Inspiron 3505 Servicehandbuch
Vorschau ausblenden
Andere Handbücher für Inspiron 3505:
- Einrichtung und technische daten (24 Seiten) ,
- Einrichtung und technische daten (23 Seiten)
Verwandte Anleitungen für Dell Inspiron 3505
Inhaltszusammenfassung für Dell Inspiron 3505
- Seite 1 Inspiron 3505 Service-Handbuch Vorschriftenmodell: P90F Vorschriftentyp: P90F004 August 2020 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Transport empfindlicher Komponenten..........................8 Nach der Arbeit an Komponenten im Inneren des Computers..................9 Kapitel 2: Entfernen und Einbauen von Komponenten............... 10 Empfohlene Werkzeuge..............................10 Schraubenliste..................................10 Hauptkomponenten des Inspiron 3505..........................11 Bodenabdeckung..................................13 Entfernen der Bodenabdeckung...........................13 Anbringen der Bodenabdeckung..........................15 Akku......................................17 Vorsichtshinweise zu Lithium-Ionen-Batterien...................... - Seite 4 Einsetzen des Kühlkörpers............................36 Lüfter.....................................37 Entfernen des Lüfters..............................37 Einbauen des Lüfters..............................37 Betriebsschalter mit optionalem Fingerabdruckleser......................38 Entfernen des Netzschalters mit optionalem Fingerabdruckleser................38 Einbauen des Netzschalters mit optionalem Fingerabdruckleser................39 Fingerabdruckleserplatine..............................40 Entfernen der Fingerabdruckleserplatine........................40 Einbauen der Fingerabdruckleserplatine........................41 Bildschirmbaugruppe................................42 Entfernen der Bildschirmbaugruppe..........................42 Einbauen der Bildschirmbaugruppe..........................
- Seite 5 Löschen von BIOS- (System-Setup) und Systemkennwörtern................76 Kapitel 5: Fehlerbehebung......................77 Systemdiagnoseanzeigen..............................77 SupportAssist-Diagnose..............................78 Wiederherstellen des Betriebssystems..........................78 Aktualisieren des BIOS (USB-Stick)..........................78 Aktualisieren des BIOS................................ 79 Ein- und Ausschalten des WLAN............................79 Reststromentladung................................79 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............81 Inhaltsverzeichnis...
-
Seite 6: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers
Kontakte, um Schäden an diesen zu vermeiden. VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell Arbeiten an Komponenten im Inneren des Computers... -
Seite 7: Schutz Vor Elektrostatischer Entladung
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 8: Komponenten Eines Esd-Service-Kits
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 9: Hebevorrichtung
Hebevorrichtung Beachten Sie die folgenden Richtlinien beim Heben von schweren Geräten: VORSICHT: Heben Sie nicht schwerer als 50 Pfund. Bitten Sie immer weitere Personen um Hilfe oder verwenden Sie eine mechanische Hebevorrichtung. 1. Sorgen Sie dafür, dass Sie einen fest Stand haben. Um einen stabilen Stand zu haben, stellen Sie die Füße etwas auseinander und drehen Sie die Zehen nach außen. -
Seite 10: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0/1 ● Kunststoffstift Schraubenliste ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. -
Seite 11: Hauptkomponenten Des Inspiron 3505
Handballenstützen- und M2x3 Tastaturbaugruppe Systemplatine Handballenstützen- und M2x4 Tastaturbaugruppe Touchpad Handballenstützen- und M2x2 Tastaturbaugruppe Touchpadhalterung Handballenstützen- und M2x2 Tastaturbaugruppe Wireless-Kartenhalterung Systemplatine M2x3 Hauptkomponenten des Inspiron 3505 Das folgende Bild zeigt die wichtigsten Komponenten des Inspiron 3505. Entfernen und Einbauen von Komponenten... - Seite 12 1. Bodenabdeckung 2. Batterie 3. Netzadapteranschluss 4. Wireless-Karte 5. M.2-2280-Solid-State-Laufwerk (falls installiert) 6. M.2-2230-Solid-State-Laufwerk (falls installiert) 7. Systemplatine 8. Speichermodul 9. Lautsprecher 10. Handballenstützen- und Tastaturbaugruppe 11. Touchpad 12. Bildschirmbaugruppe 13. Betriebsschalter mit optionalem Fingerabdruckleser 14. E/A-Platine 15. Knopfzellenbatterie Entfernen und Einbauen von Komponenten...
-
Seite 13: Bodenabdeckung
17. Kühlkörper 18. Lüfter ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Bodenabdeckung... - Seite 14 Entfernen und Einbauen von Komponenten...
-
Seite 15: Anbringen Der Bodenabdeckung
Schritte 1. Entfernen Sie die sieben Schrauben (M2,5x6), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Lösen Sie die zwei unverlierbaren Schrauben (M2,5x2,5+5), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Lösen Sie die Bodenabdeckung unter Verwendung eines Stifts aus Kunststoff und beginnen Sie dabei links unten und arbeiten Sie sich entlang der Seiten vor, um die Bodenabdeckung zu öffnen. - Seite 16 Entfernen und Einbauen von Komponenten...
-
Seite 17: Akku
Schritte 1. Schließen Sie das Batteriekabel am Anschluss an der Systemplatine an. 2. Platzieren Sie die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe und lassen Sie sie einrasten. 3. Ziehen Sie die zwei unverlierbaren Schrauben (M2,5x2,5+5) zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe fest. -
Seite 18: Entfernen Der Batterie
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com... -
Seite 19: Einsetzen Der Batterie
Einsetzen der Batterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Batterie und stellen das Installationsverfahren bildlich dar. Schritte 1. Schieben Sie die Kerbe an der Batterie unter die Lasche an der Handballenstützen- und Tastaturbaugruppe und legen Sie die Batterie auf die Handballenstützen- und Tastaturbaugruppe. -
Seite 20: M.2-2230-Solid-State-Laufwerk Einbauen
2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2-2230-Solid-State-Laufwerk. ANMERKUNG: Welche M.2-Karte im Computer installiert ist, hängt von der bestellten Konfiguration ab. Unterstützte Kartenkonfigurationen für den M.2-Kartensteckplatz: ● M.2-2230-Solid-State-Laufwerk + 2230-Montageblech ●... - Seite 21 Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt für das Installieren eines M.2-2230-Solid-State-Laufwerks. ANMERKUNG: Welche M.2-Karte im Computer installiert ist, hängt von der bestellten Konfiguration ab. Unterstützte Kartenkonfigurationen für den M.2-Kartensteckplatz: ● M.2-2230-Solid-State-Laufwerk + 2230-Montageblech ● M.2-2280-Solid-State-Laufwerk Die folgenden Abbildungen zeigen die Position des M.2-2230-Solid-State-Laufwerks und stellen das Installationsverfahren bildlich dar. Schritte 1.
-
Seite 22: Entfernen Des M.2 2280-Solid-State-Laufwerks
Entfernen des M.2 2280-Solid-State-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2-2280-Solid-State-Laufwerk. ANMERKUNG: Welche M.2-Karte im Computer installiert ist, hängt von der bestellten Konfiguration ab. - Seite 23 Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt für das Installieren eines M.2-2280-Solid-State-Laufwerks. ANMERKUNG: Welche M.2-Karte im Computer installiert ist, hängt von der bestellten Konfiguration ab. Unterstützte Kartenkonfigurationen für den M.2-Kartensteckplatz: ● M.2-2230-Solid-State-Laufwerk + 2230-Montageblech ● M.2-2280-Solid-State-Laufwerk Die folgenden Abbildungen zeigen die Position des M.2-2280-Solid-State-Laufwerks und stellen das Installationsverfahren bildlich dar. Schritte 1.
-
Seite 24: Wireless-Karte
Wireless-Karte Entfernen der Wireless-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. -
Seite 25: Einbauen Der Wireless-Karte
Einbauen der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1. -
Seite 26: E/A-Platine
Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. E/A-Platine Entfernen der E/A-Platine Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 27: Einbauen Der E/A-Platine
Einbauen der E/A-Platine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der E/A-Platine und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1. -
Seite 28: Knopfzellenbatterie
Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 29: Festplattenlaufwerk
Schritte 1. Setzen Sie die Knopfzellenbatterie in die Knopfzellenbatteriehalterung auf der E/A-Platine ein, wobei das Pluszeichen nach oben weist. 2. Drücken Sie die Knopfzellenbatterie nach unten, um Sie in der Knopfzellenbatteriehalterung einzurasten. 3. Drehen Sie die E/A-Platine um. Nächste Schritte 1. -
Seite 30: Einsetzen Des Festplattenlaufwerks
Schritte 1. Trennen Sie das Festplattenkabel von der Systemplatine. 2. Entfernen Sie die drei Schrauben (M2x3), mit denen die Festplattenbaugruppe an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie die Festplattenbaugruppe zusammen mit ihrem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus. 4. - Seite 31 Schritte 1. Positionieren und schieben Sie das Festplattenlaufwerk in die Festplattenlaufwerkhalterung. 2. Richten Sie die Schraubenbohrungen der Festplattenlaufwerkhalterung an den Schraubenbohrungen des Festplattenlaufwerks aus. 3. Bringen Sie die vier Schrauben (M3x3) wieder an, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt wird. 4.
-
Seite 32: Speichermodule
Speichermodule Entfernen der Speichermodule Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe ANMERKUNG: Je nach bestellter Konfiguration wird Ihr Computer möglicherweise mit einem oder zwei installierten Speichermodulen ausgeliefert. -
Seite 33: Lautsprecher
Schritte 1. Richten Sie den Steckplatz auf dem Speichermodul an der Kerbe des Speichermodulsteckplatzes auf der Systemplatine aus. 2. Schieben Sie das Speichermodul in den Steckplatz auf der Systemplatine. 3. Drücken Sie das Speichermodul nach unten, damit es einrastet. 4. Stellen Sie sicher, dass die Sicherungsklammern das Speichermodul einrasten lassen. ANMERKUNG: Wenn die Sicherungsklammern das Speichermodul nicht verriegeln, entfernen Sie das Speichermodul aus dem Steckplatz und wiederholen Sie die Schritte 1 bis 3. -
Seite 34: Einbauen Der Lautsprecher
Schritte 1. Trennen Sie das Lautsprecherkabel von der Systemplatine. 2. Entfernen Sie das Lautsprecherkabel aus den Kabelführungen auf der Handballenstützen-Tastatur-Baugruppe. 3. Heben Sie die Lautsprecher zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus. Einbauen der Lautsprecher Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 35: Kühlkörper
Schritte 1. Platzieren Sie die Lautsprecher mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe. ANMERKUNG: Stellen Sie sicher, dass die Pass-Stifte durch die Gummidichtungen auf dem Lautsprecher geführt werden. 2. Führen Sie das Lautsprecherkabel durch die Kabelführungen an der Handballenstützen-Tastatur-Baugruppe. 3. -
Seite 36: Einsetzen Des Kühlkörpers
Schritte 1. Lösen Sie die vier unverlierbaren Schrauben, mit denen der Kühlkörper an der Hauptplatine befestigt ist. Gehen Sie dabei in umgekehrter Reihenfolge vor (4 > 3 > 2 > 1). ANMERKUNG: Die Anzahl der Schrauben variiert je nach bestellter Konfiguration. 2. -
Seite 37: Lüfter
Lüfter Entfernen des Lüfters Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Lüfters und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. -
Seite 38: Betriebsschalter Mit Optionalem Fingerabdruckleser
Schritte 1. Platzieren Sie den Lüfter auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen im Lüfter an den Schraubenbohrungen in der Handballenstützen- und Tastaturbaugruppe aus. 3. Setzen Sie die zwei Schrauben (M2,5x5) wieder ein, mit denen der Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt wird. -
Seite 39: Einbauen Des Netzschalters Mit Optionalem Fingerabdruckleser
Schritte 1. Entfernen Sie die zwei Schrauben (M2x3), mit denen der Netzschalter mit optionalem Fingerabdruckleser an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Öffnen Sie die Verriegelung und trennen Sie das Netzschalterkabel von der Fingerabdruckleserplatine, falls zutreffend. ANMERKUNG: Dieser Schritt gilt nur für Computer, die mit dem optionalen Fingerabdruckleser ausgeliefert werden. 3. -
Seite 40: Fingerabdruckleserplatine
Schritte 1. Platzieren Sie den Netzschalter mithilfe der Passstifte auf der Handballenstützen- und Tastaturbaugruppe. 2. Befestigen Sie die beiden Schrauben (M2x3) wieder, mit denen der Netzschalter an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Verbinden Sie das Kabel des Netzschalters mit der Platine des Fingerabdrucklesers und schließen Sie die Verriegelung, falls zutreffend. ANMERKUNG: Dieser Schritt gilt nur für Computer, die mit dem optionalen Fingerabdruckleser ausgeliefert werden. -
Seite 41: Einbauen Der Fingerabdruckleserplatine
Info über diese Aufgabe ANMERKUNG: Die Fingerabdruckleserplatine ist eine optionale Komponente und wird nur in Systemen installiert, die mit einem Fingerabdruckleser ausgeliefert werden. Die nachfolgenden Abbildungen zeigen die Position der Fingerabdruckleserplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. -
Seite 42: Bildschirmbaugruppe
Schritte 1. Platzieren und schieben Sie die Fingerabdruckleserplatine unter der Sicherungsklammer an der Handballenstützen- und Tastaturbaugruppe. 2. Verbinden Sie das Kabel der Fingerabdruckleserplatine mit der Fingerabdruckleserplatine und schließen Sie die Verriegelung. 3. Verbinden Sie das Netzschalterkabel mit der Fingerabdruckleserplatine und schließen Sie die Verriegelung. Nächste Schritte 1. - Seite 43 Entfernen und Einbauen von Komponenten...
-
Seite 44: Einbauen Der Bildschirmbaugruppe
Schritte 1. Trennen Sie das Bildschirmkabel von der Systemplatine. 2. Entfernen Sie das Bildschirmkabel aus den Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe. 3. Öffnen Sie den Bildschirm und legen Sie den Computer mit geöffneter Abdeckung an der Kante einer stabilen Höhe, wobei der Bildschirm nach unten hängt. -
Seite 45: Bildschirmblende
Schritte 1. Platzieren Sie die Bildschirmbaugruppe auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen in den Bildschirmscharnieren an den Schraubenbohrungen in der Handauflagen-Tastatur- Baugruppe aus. 3. Bringen Sie die sechs Schrauben (M2,5x6) wieder an, mit denen die Bildschirmscharniere an der Handballenstützen- und Tastaturbaugruppe befestigt werden. -
Seite 46: Einbauen Der Bildschirmblende
Schritte 1. Hebeln Sie mithilfe eines Kunststoffstifts die Bildschirmblende von der Bildschirmbaugruppe an der gezeigten Position. 2. Arbeiten Sie um den Rand der Bildschirmbaugruppe herum, um die Bildschirmblende von der Bildschirmbaugruppe abzuhebeln. 3. Heben Sie die Blende aus der Bildschirmbaugruppe. Einbauen der Bildschirmblende Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 47: Bildschirm
Schritte 1. Legen Sie den Bildschirm und die Bildschirmbaugruppe auf eine saubere, ebene Oberfläche. 2. Bringen Sie die Blende an der Bildschirmbaugruppe an. 3. Richten Sie die Laschen auf der Bildschirmblende an den Schlitzen auf der Bildschirmbaugruppe aus. 4. Drücken Sie auf die Bildschirmblende und lassen Sie die Bildschirmblende einrasten. Nächste Schritte 1. - Seite 48 5. Entfernen Sie die Bildschirmblende. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Bildschirms und stellt das Verfahren zum Entfernen bildlich dar. Entfernen und Einbauen von Komponenten...
-
Seite 49: Einbauen Des Bildschirms
Schritte 1. Entfernen Sie die sechs Schrauben (M2,5x2,5), mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist. 2. Entfernen Sie die zwei Schrauben (M2x2,5), mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist. 3. Heben Sie den Bildschirm an und drehen Sie ihn. ANMERKUNG: Stellen Sie sicher, dass der Bildschirm über eine saubere und glatte Auflagefläche verfügt, um Schäden zu vermeiden. - Seite 50 Entfernen und Einbauen von Komponenten...
-
Seite 51: Kamera
Schritte 1. Legen Sie den Bildschirm und die Bildschirmbaugruppe auf eine saubere, ebene Oberfläche. 2. Verbinden Sie das Bildschirmkabel mit dem Anschluss auf dem Bildschirm und schließen Sie die Verriegelung. 3. Bringen Sie das Klebeband an, mit dem die Verriegelung des Bildschirmkabelanschlusses am Bildschirm befestigt wird. 4. -
Seite 52: Installieren Der Kamera
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Kamera und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Trennen Sie mithilfe der Zuglasche das Kamerakabel von der Kamera. 2. Hebeln Sie die Kamera mithilfe eines Kunststoffstifts von der Bildschirmbaugruppe ab. 3. -
Seite 53: Touchpad
Schritte 1. Befestigen Sie die Kamera im entsprechenden Steckplatz in der Bildschirmbaugruppe. 2. Schließen Sie das Kamerakabel an der Kamera an. Nächste Schritte 1. Bauen Sie den Bildschirm ein. 2. Bauen Sie die Bildschirmblende ein. 3. Bauen Sie die Bildschirmbaugruppe ein. -
Seite 54: Installieren Des Touchpads
Schritte 1. Öffnen Sie die Verriegelung und trennen Sie das Touchpadkabel vom Touchpad. 2. Entfernen Sie die drei Schrauben (M2x2), mit denen die Touchpad-Halterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie die Touchpadhalterung vom Touchpad. 4. Entfernen Sie die zwei Schrauben (M2x2), mit denen das Touchpad an der Handauflagen-Tastatur-Baugruppe befestigt ist. 5. -
Seite 55: Systemplatine
Schritte 1. Platzieren Sie das Touchpad in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen des Touchpads auf die Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus. 3. Drehen Sie den Computer um und öffnen Sie den Bildschirm, um sicherzustellen, dass das Touchpad an allen Seiten gleichmäßig ausgerichtet ist. - Seite 56 5. Entfernen Sie die Speichermodule. 6. Entfernen Sie den Lüfter. 7. Entfernen Sie den Kühlkörper. 8. Entfernen Sie die Wireless-Karte. 9. Entfernen Sie die Bildschirmbaugruppe. Info über diese Aufgabe Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine. 1. Netzadapter-Portkabel 2.
-
Seite 57: Einbauen Der Systemplatine
Schritte 1. Trennen Sie das Kabel des Netzadapter-Ports von der Systemplatine. 2. Trennen Sie das Lüfterkabel von der Systemplatine. 3. Öffnen Sie die Verriegelung und trennen Sie das Kabel des Fingerabdrucklesers von der Systemplatine, falls zutreffend. 4. Öffnen Sie die Verriegelung und trennen Sie das Kabel der I/O-Platine von der Hauptplatine. 5. - Seite 58 Info über diese Aufgabe Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine. 1. Netzadapter-Portkabel 2. Lautsprecherkabel 3. Tastaturkabel 4. Kabel der Tastaturhintergrundbeleuchtung 5. Touchpad-Kabel 6. Batteriekabel 7. Festplattenkabel 8. Kabel der I/O-Platine 9. Kabel des Fingerabdrucklesers 10. Netzschalterkabel Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
- Seite 59 Schritte 1. Richten Sie die Systemplatine auf der Handstützen- und Tastaturbaugruppe aus. 2. Richten Sie die Schraubenbohrung auf der Systemplatine an der Schraubenbohrung der Handballenstützen- und Tastaturbaugruppe aus. 3. Setzen Sie die Schraube (M2x4) wieder ein, mit der die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt wird.
-
Seite 60: Netzadapteranschluss
Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe ein. 2. Bauen Sie die Wireless-Karte ein. 3. Bauen Sie den Kühlkörper ein. 4. Installieren Sie den Lüfter. 5. Installieren Sie die Speichermodule. 6. Installieren Sie die 2230-Solid-State-Festplatte, falls zutreffend. 7. Installieren Sie die 2280-Solid-State-Festplatte, falls zutreffend. -
Seite 61: Einbauen Des Netzadapter-Ports
Schritte Heben Sie den Netzadapterport vom Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. Einbauen des Netzadapter-Ports Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Netzadapter-Ports und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte Setzen Sie den Netzadapter-Port in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein. -
Seite 62: Handballenstützen- Und Tastaturbaugruppe
Handballenstützen- und Tastaturbaugruppe Entfernen der Handballenstützen- und Tastaturbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie das M.2-2230-Solid-State-Laufwerk, falls zutreffend. 4. Entfernen Sie das M.2-2280-Solid-State-Laufwerk, falls zutreffend. 5. -
Seite 63: Einbauen Der Handballenstützen-Tastatur-Baugruppe
Einbauen der Handballenstützen-Tastatur-Baugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Handballenstützen- und Tastaturbaugruppe und stellt das Installationsverfahren bildlich dar. Schritte Platzieren Sie die Handballenstützen- und Tastaturbaugruppe auf einer ebenen und sauberen Oberfläche und führen Sie die Nacharbeiten aus, um die Handballenstützen- und Tastaturbaugruppe zu installieren. -
Seite 64: Kapitel 3: Treiber Und Downloads
Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter SLN128938. Treiber und Downloads... -
Seite 65: Kapitel 4: System-Setup
System-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 66: Einmaliges Startmenü
Einmaliges Startmenü Wenn Sie das einmalige Startmenü aufrufen möchten, schalten Sie den Computer ein und drücken Sie dann umgehend die Taste F2. ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten: ●... - Seite 67 Tabelle 5. Optionen der System-Einstellungen – Menü „Advanced“ Advanced (Erweitert) PowerNow! Aktivieren Aktiviert oder deaktiviert die dynamische Frequenzskalierung und die Energiespartechnologie des AMD-Prozessors. Standardeinstellung: Enabled. Virtualisierung Aktiviert oder deaktiviert die Virtualisierungstechnologie. Standardeinstellung: Enabled. Integrated NIC Aktiviert oder deaktiviert den integrierten LAN-Controller. Standardeinstellung: Enabled.
- Seite 68 Eingreifen des Nutzers. Standardeinstellung: Disabled. SupportAssist System Resolution Auto OS Recovery Threshold Zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist-Systemproblemlösung und des Dell BS- Wiederherstellungstools. Standardwert: 2 SupportAssist OS Recovery Aktiviert oder deaktiviert den Startablauf des Tools SupportAssist OS Recovery beim Eintreten bestimmter Systemfehler.
-
Seite 69: Aktualisieren Des Bios Unter Windows
UEFI Firmware Capsule Updates Aktiviert oder deaktiviert BIOS-Aktualisierungen über UEFI Capsule-Aktualisierungspakete. Standardeinstellung: Enabled. WINDOWS SMM SECURITY MITIGATIONS TABLE (WSMT) Aktiviert oder deaktiviert die Konfiguration der Plattformfunktionen auf Dell Clientsystemen mit WSMT-fähigem BIOS. Standardeinstellung: Enabled. Secure Boot Aktiviert oder deaktiviert Secure Boot. Standardeinstellung: Enabled. -
Seite 70: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker
3. Setzen Sie das USB-Flashlaufwerk in das System ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mithilfe der Pfeiltasten USB Storage Device (USB-Speichergerät) aus und drücken Sie die Eingabetaste. -
Seite 71: Aktualisieren Des Bios Über Das Einmalige F12-Startmenü
F12-Startmenü auf dem System aktualisieren. Die meisten Dell-Systeme, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem System ausführen, um festzustellen, ob „BIOS FLASH UPDATE“ (BIOS-Flash-Aktualisierung) als Startoption für Ihr System aufgeführt wird. - Seite 72 3. Das BIOS-Aktualisierungsmenü wird geöffnet. Klicken Sie anschließend auf Flash from file (Von Datei aktualisieren). 4. Wählen Sie ein externes USB-Gerät aus. System-Setup...
- Seite 73 5. Sobald die Datei ausgewählt ist, doppelklicken Sie auf die Zielaktualisierungsdatei und klicken Sie anschließend auf „Submit“ (Senden). 6. Klicken Sie auf Update BIOS (BIOS aktualisieren). Das System wird anschließend neu gestartet, um das BIOS zu aktualisieren. System-Setup...
-
Seite 74: System- Und Setup-Kennwort
7. Sobald der Vorgang abgeschlossen ist, wird das System neu gestartet, und die BIOS-Aktualisierung ist abgeschlossen. System- und Setup-Kennwort Tabelle 9. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. -
Seite 75: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
Der Bildschirm Sicherheit wird angezeigt. 2. Wählen Sie System/Administratorkennwort und erstellen Sie ein Passwort im Feld Neues Passwort eingeben. Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien: ● Kennwörter dürfen aus maximal 32 Zeichen bestehen. ● Das Kennwort darf die Zahlen 0 bis 9 enthalten. ●... -
Seite 76: Löschen Von Bios- (System-Setup) Und Systemkennwörtern
Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS- Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung. -
Seite 77: Kapitel 5: Fehlerbehebung
Fehlerbehebung Systemdiagnoseanzeigen Strom- und Batteriestatusanzeige Zeigt den Strom- und Batterieladestatus an. Stetig weiß leuchtend – Netzadapter ist angeschlossen und die Batterie ist zu mehr als 5 % geladen. Gelb – Der Computer läuft im Batteriebetrieb und die Batterie ist zu weniger als 5 % geladen. Off (Aus) ●... -
Seite 78: Supportassist-Diagnose
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows 10 vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 79: Aktualisieren Des Bios
Führen Sie die folgenden Schritte aus, um das BIOS zu aktualisieren: Schritte 1. Schalten Sie den Computer ein. 2. Rufen Sie die Website www.dell.com/support auf. 3. Klicken Sie auf Product Support (Produktsupport), geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden). - Seite 80 5. Schalten Sie den Computer ein. Fehlerbehebung...
-
Seite 81: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Product ID (Produkt-ID) in der Suchleiste ein. ● BIOS-Informationen Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar. - Seite 82 ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Hilfe erhalten und Kontaktaufnahme mit Dell...
