F&F STR-1 Handbuch Seite 3
Rollladensteuerung

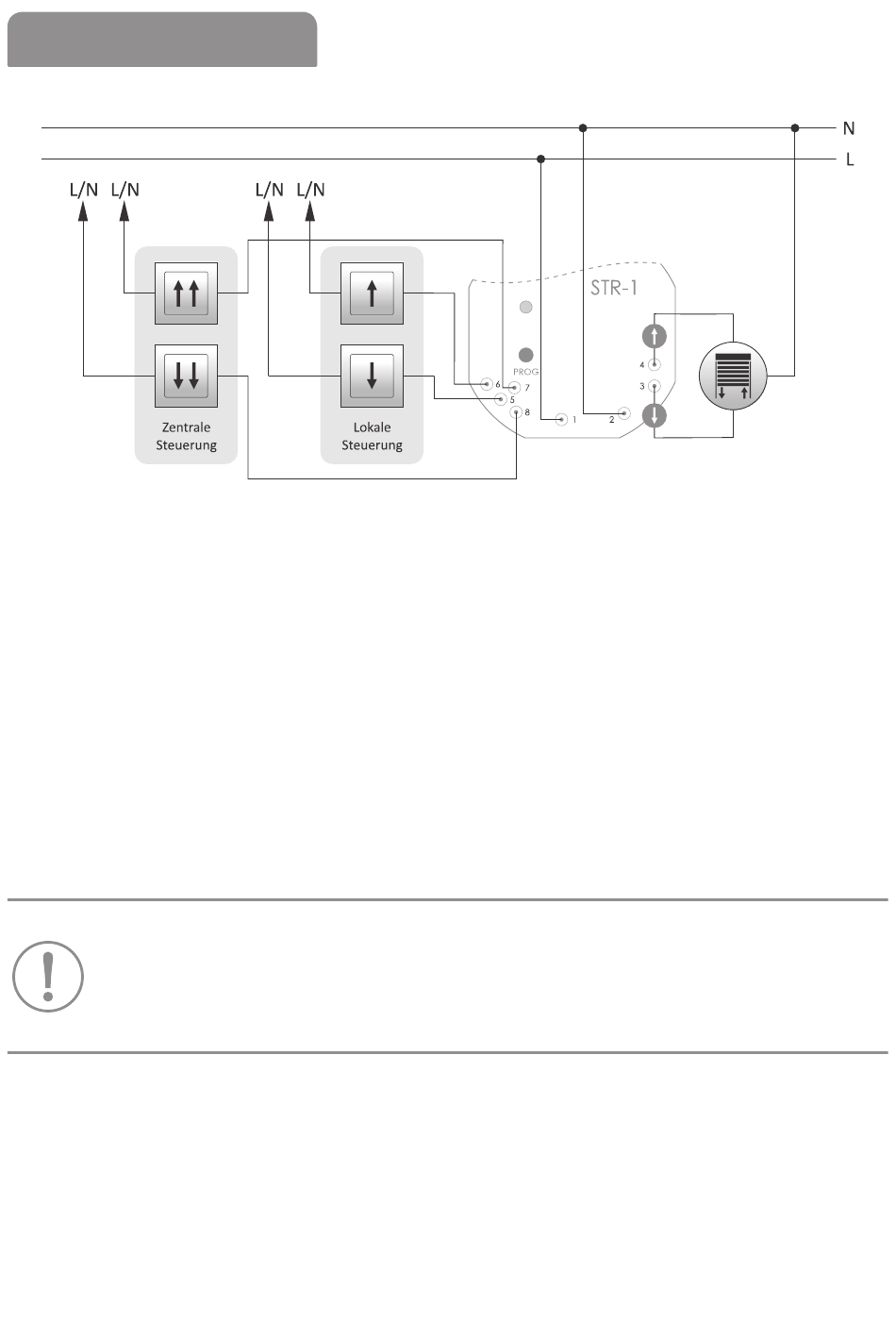

Anschlussscheme
1-2
Stromversorgung 230 V (L-N)
3
Motorstromversorgung – Ausgang Richtung
RUNTER ↓
4
Motorstromversorgung – Ausgang Richtung
HOCH ↑
Lokale Steuerung – Richtung RUNTER ↓
5
6
Lokale Steuerung – Richtung HOCH ↑
7
Zentrale Steuerung – Richtung HOCH ↑↑
Zentrale Steuerung – Richtung RUNTER ↓↓
8
Die Steuereingänge können vom Phasenleiter (L)
oder Nulleiter (N) gespeistwerden. Wählen Sie eine
Steuerungsoption für alle Eingänge.
- 3 -
