blum AVENTOS HF Montage Seite 2

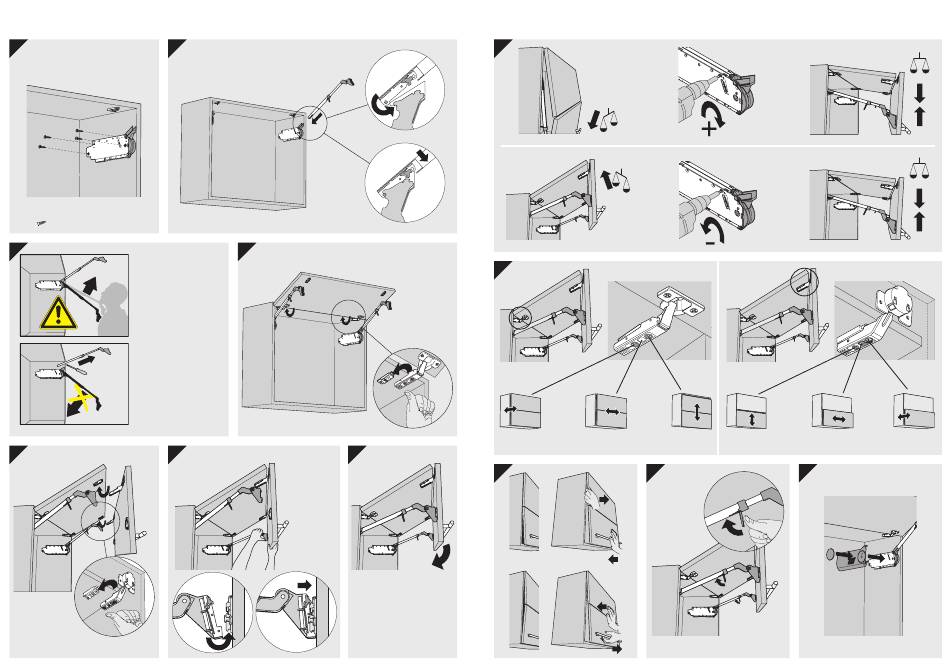

Montage / Assembly / Montage / Montaggio / Montaje
1 2
4 x Ø 4 x 35 mm
3
WARNUNG
Verletzungsgefahr durch
hochspringenden Tele-
skophebel!
• Teleskophebel nicht nach
unten drücken.
• Teleskophebel vor Montage
bzw. Demontage entfernen.
WARNING
Risk of injury by spring-
loaded telescopic arm!
• Do not push telescopic arm
down.
• Remove telescopic arm
from mechanism before
installing or removing from
cabinet.
5 6
2
4
7
2
1
8
1
9
- +
+ 3 mm
- 2 mm
10
-
+
-
-
+
+
± 2 mm ± 3 mm + 1.5 mm
- 4 mm
11
- +
+
-
± 2 mm ± 2 mm
12
