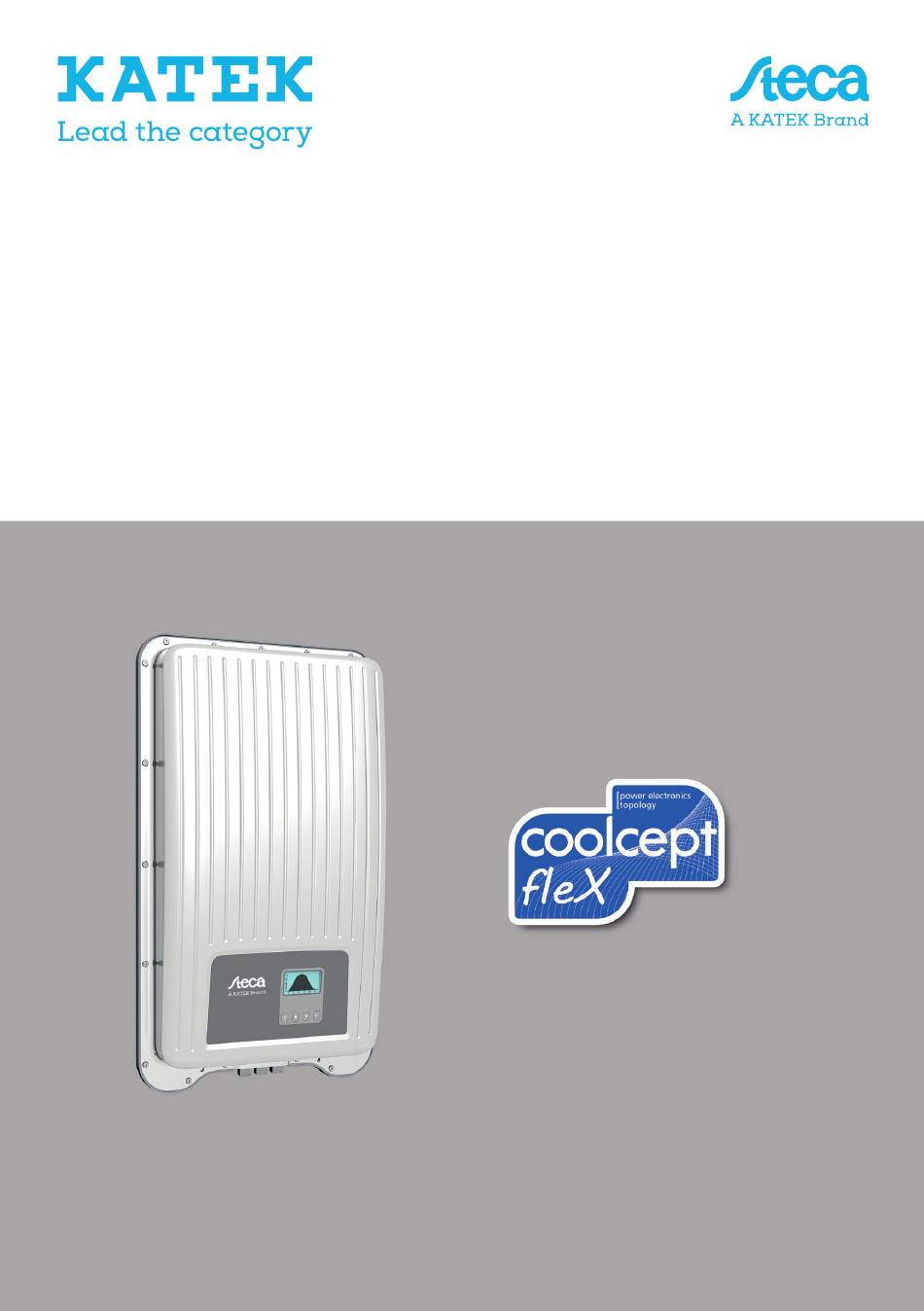

coolcept fl eX
coolcept³ fl eX
Installations- und Bedienungsanleitung
DE
Z05 | 2012 | 762.885
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KATEK Steca coolcept fleX

Inhaltszusammenfassung für KATEK Steca coolcept fleX

  • Seite 1 coolcept fl eX coolcept³ fl eX Installations- und Bedienungsanleitung Z05 | 2012 | 762.885...
  • Seite 2 Vorwort Vielen Dank, dass Sie sich für Wechselrichter der coolcept-fleX- und coolcept³-fleX-Pro- duktfamilien von KATEK Memmingen GmbH entschieden haben. Sie leisten durch die Nut- zung der Sonnenenergie einen wesentlichen Beitrag zum Umweltschutz, indem Sie die Be- lastung der Erdatmosphäre durch Kohlendioxyd (CO ) und anderen schädlichen Gasen...
  • Seite 3 Inhaltsverzeichnis Allgemeines ................5 Zubehör ........................ 5 Dokumente ......................5 Haftung, Gewährleistung, Garantie............... 5 Kontakt ......................... 5 Monitoring-Portal ....................5 EU-Konformitätserklärung ..................6 Abkürzungen ................6 Sicherheit ..................6 Bestimmungsgemäße Verwendung ..............6 Zielgruppe ......................7 Sicherheitshinweise allgemein ................7 Kennzeichnungen und Symbole ................
  • Seite 4 DC-Anschluss vorbereiten .................. 23 Wechselrichter anschließen und AC einschalten ..........24 Wechselrichter abbauen ............25 AC und DC ausschalten ..................25 AC-Stecker öffnen ....................26 Wechselrichter von Montageplatte abbauen ............26 Erstinbetriebnahme ..............26 Erstinbetriebnahme durchführen................. 26 Erstinbetriebnahme abschließen ................ 27 Einspeise-Management einstellen ..............

  • Seite 5: Allgemeines

    • StecaGrid 4013 • StecaGrid 6013 Zubehör Informationen zu möglichem Zubehör, zu Optionen, zu geeigneten PV-Generatoren und zu Installationsmaterial beim Installateur oder bei KATEK erfragen. Dokumente Datenblätter, Zeichnungen, Ländertabellen und Zertifikate stehen auf der Steca-Homepage im Downloadbereich zur Verfügung. Haftung, Gewährleistung, Garantie Die Bedingungen für das Gerät stehen auf der Steca-Homepage als Download zur Verfü-...

  • Seite 6: Eu-Konformitätserklärung

    EU-Konformitätserklärung Die in diesem Dokument beschriebenen Produkte entsprechen den für sie zutreffenden europäischen Richtlinien. Das Zertifikat steht auf unserer Homepage im Downloadbereich zur Verfügung. Abkürzungen Abkürzung Beschreibung Alternating Current (Wechselstrom) Direct Current (Gleichstrom) Local Area Network (lokales Netzwerk) Maximum Power Point (Arbeitspunkt mit der höchsten Leistungsabgabe) MPP-Tracker Regelt die Leistung der angeschlossenen Modulstränge auf den MPP...

  • Seite 7: Sicherheitshinweise Allgemein

    Zielgruppe Zielgruppe dieser Anleitung sind Fachkräfte und Bediener, soweit nicht anders angegeben. Als Fachkräfte gelten: • Personen, die über die Kenntnis einschlägiger Begriffe und Fertigkeiten beim Einrichten und Betreiben von PV-Generatoren verfügen. • Personen, die aufgrund ihrer Kenntnisse und Erfahrungen folgende Arbeiten beurteilen und mögliche Gefahren erkennen können: - Elektrogeräte montieren - Datenleitungen konfektionieren und anschließen...

  • Seite 8: Kennzeichnungen Und Symbole

    Kennzeichnungen und Symbole 3.4.1 Sicherheitskennzeichen Auf dem Wechselrichter und in dieser Anleitung werden die folgenden Sicherheitskennzei- chen verwendet: Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung Warnung vor einer Gefahrenstelle Warnung vor heißer Oberfläche Entsorgungshinweis (getrennte Sammlung von Elektro- und Elektronikgeräten) 3.4.2 Signalwörter...

  • Seite 9: Kennzeichnungen Und Sicherheitskennzeichen Am Gerät

    3.4.3 Kennzeichnungen und Sicherheitskennzeichen am Gerät Herstelleradresse Symbol "Schutzklasse II" Technische Daten des AC-Ausgangs Norm zur Netzüberwachung Länderspezifisches Merkmal Barcode (für interne Zwecke) Gerätetopologie Schutzart Technische Daten des DC-Eingangs Artikelnummer und Produktbezeichnung Entsorgungshinweis (getrennte Sammlung von Elektro- und Elektronikgeräten) Aufforderung zum Trennen der Energiequellen vor jedem Eingriff Hinweis auf Anliegen von Spannung nach Abschalten des Wechselrichters Seriennummer (Barcode und Klarschrift) Warnung vor elektrischer Spannung (zwei Spannungsquellen)

  • Seite 10: Beschreibung

    Beschreibung Lieferumfang Wechselrichter Montageplatte AC-Stecker (coolcept fleX: 3-polig, coolcept³ fleX: 5-polig) DC-Stecker (ein Paar*) Dichtkappe (3 Stück) Installations- und Bedienungsanleitung * coolcept fleX 3011_2, 3611_2, 4611_2 und 5011_2: zwei Paare Aufbau des Geräts Gehäuse Display (monochrom, 128 x 64 Pixel) Bedientasten (Funktion siehe Kapitel 8) Anschlüsse 762.885 Z05 2012 coolcept_fleX, coolcept³_fleX...

  • Seite 11: Beispielhafter Anschluss

    Beispielhafter Anschluss Anschluss Auswertesystem Datenlogger / andere Wechselrichter Anschluss Energiezähler am Netzanschluss Netzanschluss PV-Generator (2 x bei StecaGrid 3011_2, 3611_2, 4611_2, 5011_2) Anschlüsse, Kommunikation und DC/AC LAN (RJ45-Buchse) COM1 (RJ45-Buchse) COM2 (RJ45-Buchse) AC-Anschluss DC-Anschluss '-' Pol* (DC-Eingang, MPP- Tracker 2) DC-Anschluss '+' Pol* (DC-Eingang, MPP- Tracker 2) DC-Anschluss '-' Pol (DC-Eingang, MPP-...

  • Seite 12: Netzüberwachung

    Anschlusskabel Steckerbelegung des alternativen RS485-Datenverbindungskabels. Gerät Wechselrichter Solar-Log WEB log Kiwigrid Signal Anschluss COM1/COM2 Klemmleiste RJ12 Klemmleiste  Data A Data B Kontakt Ground HINWEIS Kontakt 1 der RJ12-Buchse führt 24 V DC! Der RS485-Eingang des Wechselrichters kann beschädigt werden. Das alternative Datenverbindungskabel niemals an Kontakt 1 anschließen.
  • Seite 13 Datenkommunikation • Anschluss "LAN" (1) (Ethernet für TCP/IP-Netzwerk) für die Kommunikation mit einem zentralen Daten-Server. • Anschluss "COM1" (2) (RS485-Bus) für die Kommunikation mit externen Geräten, z. B. mit einem Datenlogger. • Anschluss "COM2" (3) (Modbus RTU) für die Kommunikation z. B. mit externem Ener- giezähler.

  • Seite 14: Datenanzeige

    4.9.3 Alternatives RS485-Datenverbindungskabel Für das alternative Datenverbindungskabel ein Cat-5-Kabel für lange Datenverbindungen verwenden. Weitere Informationen zum Datenverbindungskabel, der RS485-Terminierung und der Steckerbelegung des alternativen RS485-Datenverbindungskabels siehe Dokument "Tech- nische Information" auf der Steca Webseite im Downloadbereich. 4.9.4 Automatischer Beginn der Übertragung unverschlüsselter Daten. Der Wechselrichter beginnt nach Herstellung der Netzwerkverbindung auto- matisch mit der Datenübertragung zum Server.

  • Seite 15: Datenspeicherung

    4.11.1 Datenspeicherung Im internen Speicher (EEPROM) werden Ereignismeldungen und Energieerträge mit Da- tum gespeichert. Die Energieerträge werden für den angegebenen Zeitraum gespeichert. Energieertrag Speichertiefe/Zeitraum 10-Minuten-Werte 31 Tage Tageswerte 13 Monate Monatswerte 30 Jahre Jahreswerte 30 Jahre Gesamtertrag dauerhaft Installation Sicherheitshinweise zur Montage und Installation GEFAHR Elektrische Spannung Bei Sonneneinstrahlung können die PV-Generatoren und -Leitungen unter...
  • Seite 16 HINWEIS Unsachgemäße Installation kann zu Leistungsminderung oder Beschädigung des Wechselrichters führen. Sicherstellen, dass der Montageort folgende Bedingungen erfüllt: ► Montagefläche und deren nähere Umgebung ist ortsfest, senkrecht, – eben, schwer entflammbar und nicht dauerhaft vibrierend. Umgebungsbedingungen sind im zulässigen Bereich (siehe Technische –...

  • Seite 17: Wechselrichter Montieren

    Wechselrichter montieren Montageplatte (4) mit 4 Schrauben (3) an der Montagefläche befestigen. Das Siche- rungsblech (1) zeigt nach oben. Wechselrichter auf der Montageplatte aufsetzen. Die 4 Aufnahmebolzen auf der Rückseite des Wechselrichters in die Aufnahmela- schen (2) der Montageplatte einhängen. Wechselrichter an die Montageplatte drücken.
  • Seite 18 5.3.2 AC-Leitungskabel Geeignete Kabel • UL AWM Style 21098, size No. AWG 14 • UL AWM Style 2464, size No. AWG 16-22 Wechselrichter Kabelquerschnitt Verlustleistung Leitungsschutz- 1-phasig AC-Leitung schalter (bei 10 m Leitungslänge) 1,5 mm² 10 W StecaGrid 1511 2,5 mm² 4,0 mm²...

  • Seite 19: Ac-Stecker Konfektionieren

    5.3.3 AC-Stecker konfektionieren HINWEIS Wenn beim Anschließen des AC-Steckers die Angaben des Stecker-Herstel- lers nicht beachtet werden, können Kabel und Gerät beschädigt werden. Stecker vor Biegekräften schützen. ► Steckverbinder nicht zur Stromunterbrechung verwenden. ► 5.3.3.1 Kabel vorbereiten (3-poliges Kabel) Einfach-Anschluss Doppelanschluss Ø...

  • Seite 20: Kabel Vorbereiten (5-Poliges Kabel)

    5.3.3.2 Kabel vorbereiten (5-poliges Kabel) Einfach-Anschluss Doppelanschluss Ø 13…18 Ø 6…10 / 10…14 Ø 6…10 / 10…14 N, L N, L N, L Schraubanschluss Crimpanschluss 7,0 + 1 5.3.3.3 Kabel an AC-Stecker montieren HINWEIS Nicht belegte Steckerteile beeinflussen die IP-Schutzart. Nicht belegte Stecker immer mit Schutzkappen verschließen.
  • Seite 21 Netzspannung 100 V bis 127 V GEFAHR Elektrische Spannung Es besteht Lebensgefahr durch Stromschlag bei Anschluss der Phasen L1, L2 oder L3 mit PE oder N. Sicherheits- und Warnhinweise im Kapitel 5.1 beachten. ► Netzspannungen von 100 V bis 127 V unterscheiden sich im Aufbau von Netzspannungen mit 220 V bis 240 V, da sie nicht 1-phasig, sondern 2- oder 3-phasig sind.
  • Seite 22 Netzspannung 320 V bis 480 V Leiter N, L1, L2, L3 und PE am AC-Stecker im 3-phasigen Netz mit Netzspannung 320 V bis 480 V anschließen. Der Schutzleiter PE ist im 3-phasigen Wechselrichter ohne Funktion und muss nicht zwin- gend angeschlossen werden, da der Wechselrichter Schutzklasse II erfüllt. L1-Leiter L2-Leiter L3-Leiter...

  • Seite 23: Dc-Anschluss Vorbereiten

    DC-Anschluss vorbereiten GEFAHR Elektrische Spannung Es besteht Lebensgefahr durch Stromschlag. Sicherheits- und Warnhinweise im Kapitel 5.1 beachten. ► Zur Einhaltung der spezifizierten Schutzart die im Lieferumfang enthalte- ► nen SUNCLIX-Steckverbinder (DC-Stecker) verwenden. HINWEIS Wenn die DC-Stecker nicht korrekt am DC-Kabel angeschlossen sind, be- steht Kurzschlussgefahr.

  • Seite 24: Wechselrichter Anschließen Und Ac Einschalten

    Wechselrichter anschließen und AC einschalten GEFAHR Elektrische Spannung Es besteht Lebensgefahr durch Stromschlag. Sicherheits- und Warnhinweise in Kapitel 5.1 beachten. ► DC- und AC-Leitungen können die Datenübertragung stören. Zwischen den Datenverbindungskabeln (RS485/Ethernet) und den ► DC-/AC-Leitungen einen Abstand von 200 mm einhalten. HINWEIS Wenn Dichtkappen fehlen, kann Feuchtigkeit in den Wechselrichter eindrin- gen.

  • Seite 25: Ac Und Dc Ausschalten

    Wechselrichter abbauen Es gelten die Sicherheitshinweise aus Kapitel 5. GEFAHR DC-Verbindung führt noch bis zu 10 Minuten nach Abschalten des DC-Last- trennschalters Spannung. Es besteht Lebensgefahr durch Stromschlag. Nach Abschalten des DC-Lasttrennschalters 10 Minuten warten. ► GEFAHR PV-Generator führt bei Sonneneinstrahlung Spannung. Es besteht Lebensgefahr durch Stromschlag.

  • Seite 26: Wechselrichter Von Montageplatte Abbauen

    AC-Stecker öffnen Hintere Kabelverschraubung öffnen. Sperrhaken links und rechts am Steckergehäuse gleichzeitig mit geeignetem Werk- zeug hineindrücken. Gehäuseoberteil vom Kontaktierungsteil abziehen. Wechselrichter von Montageplatte abbauen Sicherungsblech (3) in Richtung Wand drücken und gedrückt halten. Wechselrichter nach oben schieben, bis die Rast- nase (2) nicht mehr einrasten kann.

  • Seite 27: Erstinbetriebnahme Abschließen

    Erstinbetriebnahme abschließen Mit der Auswahl "Abschließen" in der Checkliste wird der erfolgreiche Abschluss der Erstinbetriebnahme bestätigt. Wenn Einstellungen noch nicht vollständig bearbeitet wur- den, erscheint die Meldung "Einstellungen sind unvollständig". In diesem Fall: "SET" drücken. Die Checkliste wird wieder angezeigt. Die offenen Punkte bearbeiten und die Bearbeitung abschließen.

  • Seite 28: Bedienung

    DC einschalten Das Einschalten des DC-Lasttrennschalters am Wechselrichter schließt die Installation des Wechselrichters ab. Nach ca. 2 Mi- nuten kann das Display die eingespeiste Leistung anzeigen (Sonneneinstrahlung vorausgesetzt). DC-Lasttrennschalter am Wechselrichter auf Position 'I' stellen. Bedienung Bedientasten   Funktion der Bedientasten Taste Aktion Funktion...
  • Seite 29 Taste Aktion Funktion Normalbetrieb Inbetriebnahme Kurz drücken - Bewegt Markierungsbalken oder Display-Inhalt nach  unten - Bewegt Markierungsbalken in einer numerischen Einstellung um 1 Position nach rechts - Verringert Einstellwerte um 1 Stufe Blättert in Menüstruktur Lange drücken Löst eine Wiederholung des Befehls aus. Die Wiederholrate (≥...

  • Seite 30: Navigation In Der Menüstruktur

    Menüstruktur Aufgrund technischer Weiterentwicklung sind Änderungen in der Menüstruk- tur nach Auslieferung dieses Dokuments möglich. Die aktuelle Version der Menüstruktur steht im Downloadbereich unserer Homepage zur Verfügung. Navigation in der Menüstruktur • Um von der Statusanzeige "Ausgangsleistung" zu anderen Statusanzeigen zu gelan- gen: Mit den Bedientasten ""...

  • Seite 31: Typ Der Ereignismeldung

    • Um innerhalb des Hauptmenüs zu anderen Menüpunkten zu gelangen: Mit den Bedien- tasten "" im Menü blättern. • Um von einem Menüpunkt aus in ein Untermenü zu gelangen: "SET" drücken. • Um innerhalb eines Untermenüs zu anderen Menüpunkten zu gelangen: Mit den Be- dientasten ""...

  • Seite 32: Wartung Und Pflege

    Wartung und Pflege GEFAHR Elektrische Spannung. Es besteht Lebensgefahr durch Stromschlag. Gerät nur mit nebelfeuchtem Tuch reinigen. ► Instandsetzungs- und Reparaturarbeiten darf nur der Kundendienst des ► Herstellers durchführen. Der Wechselrichter ist bis auf die äußerliche Pflege wartungsfrei. • Staub mit Druckluft (max. 2 bar) entfernen. •...
  • Seite 33 Wechselrichter StecaGrid StecaGrid StecaGrid StecaGrid StecaGrid 1-phasig 1511 2011 2511 3011 3611 maximaler Rückspeisungsstrom des Wechselrichters zum Solarmodul AC-Ausgangsseite (Netzanschluss) 185 V bis 276 V Ausgangsspannung 230 V Nennausgangsspan- nung 12 A 12 A 14 A 14 A 16 A max.

  • Seite 34: Sicherheit

    Wechselrichter StecaGrid StecaGrid StecaGrid StecaGrid StecaGrid 1-phasig 1511 2011 2511 3011 3611 Sicherheit keine galvanische Trennung, ohne Trafo Trennungsprinzip ja, integriert Netzüberwachung ja, integriert (der Wechselrichter kann konstruktionsbedingt Fehlerstromüber- keinen Gleichfehlerstrom verursachen) wachung Schutzklasse 2 (RCD Typ A ausreichend) Schutzklasse Einsatzbedingungen Innenbereich, Außenbereich (Verschmutzungsgrad 3) Einsatzgebiet...
  • Seite 35 12.2 StecaGrid 3011_2, 3611_2, 4611_2 und 5011_2 Wechselrichter 1-phasig StecaGrid StecaGrid StecaGrid StecaGrid 3011_2 3611_2 4611_2 5011_2 max. 2000 m über NN Montagehöhe DC-Eingangsseite (PV-Generatoranschluss) 750 V max. Eingangsspannung 125 V bis 150 V bis 150 V bis 150 V bis MPP-Spannungsbereich 600 V 600 V...
  • Seite 36 Wechselrichter 1-phasig StecaGrid StecaGrid StecaGrid StecaGrid 3011_2 3611_2 4611_2 5011_2 Charakterisierung des Betriebsverhaltens 97,00 % 97,00 % 97,40 % 97,40 % max. Wirkungsgrad 96,30 % 96,30 % 96,90 % 96,80 % europäischer Wirkungsgrad > 99,7 % (statisch), > 99 % (dynamisch) MPP-Wirkungsgrad <...
  • Seite 37 Wechselrichter 1-phasig StecaGrid StecaGrid StecaGrid StecaGrid 3011_2 3611_2 4611_2 5011_2 ja, konform zu DIN VDE 0100-712 integrierter DC-Lasttrennschalter temperaturgesteuerter Lüfter, Kühlprinzip drehzahlvariabel, intern (staubgeschützt) siehe Zertifikate-Download auf der Prüfbescheinigung Produktseite der Homepage 12.3 StecaGrid 3213, 4013, 5013 und 6013 Wechselrichter 3-phasig StecaGrid StecaGrid StecaGrid...
  • Seite 38 Wechselrichter 3-phasig StecaGrid StecaGrid StecaGrid StecaGrid 3213 4013 5013 6013 0,0 A höchster Ausgangsfehlerstrom 17 A 17 A 24 A 24 A höchster Überstromschutz am Ausgang Charakterisierung des Betriebsverhaltens 98,00 % max. Wirkungsgrad 97,00 % 98,00 % 98,00 % 98,00 % europäischer Wirkungsgrad >...
  • Seite 39 Wechselrichter 3-phasig StecaGrid StecaGrid StecaGrid StecaGrid 3213 4013 5013 6013 RS-485 (1 x RJ45-Buchse: Anschluss an Kommunikationsschnittstellen Meteocontrol WEB'log oder Solar-Log™), Ethernet-Schnittstelle (1 x RJ45), Modbus RTU (1 x RJ45-Buchse: Anschluss an Energiezähler) ja, konform zu DIN VDE 0100-712 integrierter DC-Lasttrennschalter temperaturgesteuerter Lüfter, Kühlprinzip drehzahlvariabel, intern (staubgeschützt)
  • Seite 40 762.885 Z05 2012 coolcept_fleX, coolcept³_fleX...
