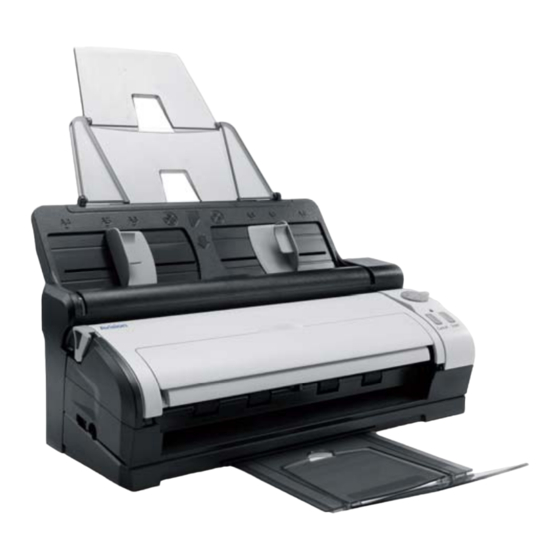

Avision FF-0803S Kurz- Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Avision Anleitungen
  4. Scanner
  5. FF-0803S
  6. Kurz- betriebsanleitung

Avision FF-0803S Kurz- Betriebsanleitung

Vorschau ausblenden Andere Handbücher für FF-0803S:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Kurz-Betriebsanleitung
Regulatory model: FF-0803S
Avision Inc.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Avision FF-0803S

Inhaltszusammenfassung für Avision FF-0803S

  • Seite 1 Kurz-Betriebsanleitung Regulatory model: FF-0803S Avision Inc.
  • Seite 2 Weise ohne die vorherige schriftliche Genehmigung von Avision Inc. verboten. Eingescannte Materialien unterliegen vielleicht dem Schutz durch Staatsgesetze oder andere Kodizes. Der Kunde allein trägt die Verantwortung für den Umgang mit Scanvorlagen.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Einführung ..........1-1 Installation ..........2-1 Installation und Demontage des Scan-Moduls 2-1 Treiberinstallation........2-6 Entriegeln des Scanners ......2-8 Der erste Scanvorgang ......3-1 Positionierung der Vorlage ......3-1 Prüfen der Scannerinstallation ..... 3-7 Ein Blick auf die Benutzeroberfläche ... 3-11 Umgang mit der ISIS-Schnittstelle...

  • Seite 4: Einführung

    1. Einführung Dieser Scanner verfügt sowohl über einen integrierten Seiteneinzug auch einen Seiteneinzug, Vorderseite angebracht werden kann, so dass Sie schnell Ihre Papiervorlagen scannen und in ihre elektronischen Kopien umwandeln können. Lesen Sie bitte dieses Handbuch, bevor Sie den neuen Scanner installieren und in Betrieb nehmen.
  • Seite 5 Scanner USB Kable USB-Netzkabel Netzteil & Netzkabel Hinweis: Verwenden Sie nur das Netzteil, das mit dem Gerät geliefert wird DA-24C24 (APD). Durch die Verwendung anderer Netzteile könnte das Gerät beschädigt werden. Sie könnten den Anspruch auf Garantieleistungen verlieren. Wir empfehlen Ihnen, die Verpackung des Gerätes aufzuheben, falls Sie den Scanner zur Reparatur zurückgeben müssen.

  • Seite 6: Installation

    2. Installation Installation und Demontage des Scan-Moduls Das Scan-Modul lässt sich vom automatischen Papiereinzug abnehmen. Das Scan-Modul kann ohne den automatischen Papiereinzug bequem transportiert werden. Installationsschritte Richten Sie das Scan-Modul am Papiereinzug aus, befestigen Sie es daran. Bei richtiger Platzierung rastet es mit einem Klick ein. Das Scan- Modul...
  • Seite 7 Demontageschritte: Drücken Sie den Freigabeknopf an der unteren rechten Seite; heben Sie das Scan-Modul an. Das Scan-Modul kann nun einfach entfernt werden. Das Scan- Modul Wichtig: Bevor Sie das Scan-Modul an der automatischen Dokumentenzuführung befestigen, müssen Sie zunächst die Puffer innen und außen am Scan-Modul entfernen.
  • Seite 8 2.1.1 Netzanschluss Sie können den Scanner auf zwei Weisen mit Strom versorgen. (1) Stromversorgung über das Netzteil Schließen Sie das kleine Ende des Netzteils am Netzanschluss des Scanners an. Verbinden Sie das andere Ende mit einer geeigneten Steckdose.
  • Seite 9 (2) Stromversorgung über einen Computer via USB- Netzkabel Schließen Sie das runde Ende des USB-Kabels am Netzanschluss des Scanners an. Verbinden Sie das rechteckige Ende mit einem USB-Anschluss Ihres Computers. Hinweis:  Durch die Versorgung mittels USB-Kabel wird ein zusätzlicher USB-Anschluss an Ihrem Computer belegt.

  • Seite 10: Einschalten Des Scanners

    2.1.2 Einschalten des Scanners Drehen Sie zum Einschalten des Scanners den Drehschalter am Gerät im Uhrzeigersinn, bis die blaue Markierung auf eine der Ziffern zeigt. Die grüne LED schaltet sich ein. Hinweis: Jede Ziffernmarkierung (1, 2, 3, 4, 5, 6) entspricht seiner zugehörigen Bestimmung in der Tastenmanager-Anwendung (Button Manager).

  • Seite 11: Ausschalten Des Scanners

    2.1.3 Ausschalten des Scanners Drehen Sie den Drehschalter zum Ausschalten des Scanners, bis die blaue Markierung auf die Ausgeschaltet-Markierung ( zeigt. 2.2 Treiberinstallation * Damit der Computer den USB-Scanner erkennen kann, muss zuerst der Scanner-Treiber installiert und dann der Scanner an den Computer angeschlossen werden. * Der Scanner-Treiber enthält TWAIN-, ISIS- und WIA- Treiber.
  • Seite 12 Text auf der Installationszeichnung: Install Button Manager V2: Wenn Sie die Tasten  auf dem Scanner verwenden möchten, müssen Sie Button Manager V2 installieren. Um sicherzustellen, dass Button Manager V2 richtig funktioniert, müssen Sie ZUERST Button Manager V2 und dann den Scanner-Treiber installieren.

  • Seite 13: Entriegeln Des Scanners

    3. Klicken Sie auf Install Button Manager V2, um die Button Manager V2-Software zu installieren. Klicken Sie dann auf Installieren des Scanner-Drivers, um den Scanner-Treiber auf dem Computer zu installieren. 2.3 Entriegeln des Scanners Stecken Sie das quadratische Ende des USB-Kabels in die USB-Buchse des Scanners.

  • Seite 14: Der Erste Scanvorgang

    3. Der erste Scanvorgang Positionierung der Vorlage 3.1.1 Hinweis zum gebrauch des blatteinzugs Folgende Fremdkörper können nicht im Papiereinzug zugeführt werden: * Papier mit Büroklammern und Heftklammern * Papier mit feuchter Tinte * Papier unterschiedlicher Stärke (Umschläge) * Papier mit Unebenheiten und Rissen * Butterpapier * Beschichtetes Papier * Kohlepapier...

  • Seite 15: Einlegen Von Papier In Den Papiereinzug

    3.1.2 Einlegen von Papier in den Papiereinzug Ziehen Sie die Ausgabelade auf der Unterseite des Scanners heraus (siehe Abbildung). Legen Sie Ihre einseitigen Dokumente mit der Oberseite in Richtung des Einzugs in die Papierzufuhr.  Der Papiereinzug kann bis zu 20 Blatt Papier (bei Xerox 4024, 20 Pfund) aufnehmen.
  • Seite 16 Schieben Sie die Papierführungen der Dokumentenzuführung bis an die Seitenkanten des Papiers heran. Stellen Sie sicher, dass das Papier gerade eingelegt ist und dass die Papierführungen gut anliegen. Papierführung Abdeckung der vorderen Einzugslade. Wichtig: Achten Sie beim Einlegen des Papiers in den automatischen Vorlagenwechsler darauf, die Abdeckung der vorderen Einzugslade zu schließen.

  • Seite 17: Einlegen Einer Einzelnen Seite Über Die Vordere

    3.1.3 Einlegen einer einzelnen Seite über die vordere Einzugslade Öffnen Sie die Abdeckung der vorderen Einzugslade. Legen Sie Ihre einseitigen Dokumente mit der Oberseite in Richtung der Einzugslade in die vordere Einzugslade. Legen Sie einseitige Dokumente mit dem Text nach unten ein.
  • Seite 18 Zentrieren Sie die Dokumente mit Hilfe der Papiergrößenmarkierungen. 3.1.4 Verwenden der Funktion “Papier entgegengesetzt auswerfen” Scanner nutzt fortschrittliche Funktion “Papier entgegengesetzt auswerfen” (Eject Paper Opposite), mit der eine schnelle Scan-Rate erreicht werden kann. Standardmäßig wird das Papier, das durch den Scanner gezogen wird, an der Vorderseite des vorderen Papiereinzugs ausgeworfen.
  • Seite 19 Die folgende Abbildung zeigt die Auswurfposition des Papiers, wenn die Funktion “Papier entgegengesetzt auswerfen” (Eject Paper Opposite) gewählt ist.

  • Seite 20: Prüfen Der Scannerinstallation

    Prüfen der Scannerinstallation Um zu prüfen, ob der Scanner richtig installiert wurde, stellt Avision das sehr nützliche Tesptprogramm Avision Capture Tool zur Verfügung. Mit diesem Werkzeug können Sie einfache Scans ausführen und sich die aufgenommen Bilder ansehen. Zudem hilft es dabei, den Scan mit der angegebenen Geschwindigkeit auszuführen.
  • Seite 21 Wählen Sie den Treibertyp und das Scannermodell aus, und klicken Sie auf OK. Auf dem Bildschirm erscheint das Dialogfeld Capture Tool. Tatsächliche Seite Größe anpassen Dateiformat Dateipfad Scannen Einrichten Speichern Wählen Sie aus dem Listenfeld Dateiformat das gewünschte Dateiformat aus. (Die Standardeinstellung ist BMP, Sie können auch TIFF, GIF und JPEG auswählen.) Geben Sie in das Feld Dateipfad den gewünschten Ordner- und Dateinamen ein.
  • Seite 22 Bild- auswahl- feld Wählen Sie aus dem Bildauswahlfeld den für das gescannte Bild gewünschten Bildtyp aus. (Die Standardeinstellung ist S/W). Wenn Sie einen Duplex-Scanner haben, wählen Sie Front (Vorderseite) und Rear (Rückseite), um beide Seiten des Dokuments zu scannen. Klicken Sie auf OK, um das Dialogfeld Scannereigenschaften zu schließen.
  • Seite 23 ) oder mit seiner tatsächlichen Größe (100%) ( anzeigen lassen. Die Schaltflächen finden Sie im rechten Bereich der Ansicht-Werkzeugleiste. 12. Klicken Sie auf die Taste Schließen oder aus dem Menü Datei die Option Beenden, um das Avision Capture Tool zu beenden. 3-10...

  • Seite 24: Ein Blick Auf Die Benutzeroberfläche

    Ein Blick auf die Benutzeroberfläche 1. Registeroptionen Optionen: Bild, Komprimierung, Blindfarbe, Papier, Mehrfacheinzugskontrolle, Vorschau, Optionen, Einstellungen, Informationen. 2. Bildtyp Wählen Sie einen Bildtyp und die Seite des Dokuments, die Sie scannen wollen. 3. Helligkeit Regeln Sie den Helligkeitswert zwischen –100 und +100.

  • Seite 25: Umgang Mit Der Isis-Schnittstelle

    4. Umgang mit der ISIS- Schnittstelle *Bitte beachten Sie zur Installation des ISIS-Scanner-Treibers das vorausgegangene Kapitel „Scanner-Installation“. Zum Scannen per ISIS-Benutzerschnittstelle können Sie die mitgelieferte QuickScan-Software starten. Der ISIS-Treiber-Betrieb entspricht dem von TWAIN. Jede Funktion des ISIS-Schnittstellenbildschirms wird in Folge kurz erläutert: Modus: Wahl eines Scanmodus, inklusive S/W, grau, Farboptionen.

  • Seite 26: Einsatz Der Taste

    5. Einsatz der Taste Das Gerät verfügt über folgende benutzerfreundliche Tasten und einen Drehschalter: Installieren des Button Manager V2 Der Button Manager V2 bietet Ihnen eine einfache Möglichkeit, Ihre Dokumente zu scannen und dann die gescannten Dokumente mit den gewünschten Softwareanwendungen zu verknüpfen.

  • Seite 27: Vor Dem Scannen Die Tastenkonfiguration Prüfen

    Vor dem Scannen die Tastenkonfiguration prüfen 1. Button Manager V2 lässt sich von der Taskleiste aus starten. Nachdem Button Manager V2 und der Scannertreiber richtig installiert sind, führt sich der Button Manager V2 aus und zeigt sein Symbol unten rechts in der Taskleiste auf der Bildschirmanzeige Ihres Computers an.
  • Seite 28 Name der gewählten Taste Tastenname Auswahlfeld für den Bildmodus Grundlege Scanpara meter Ordner und Dateiname für das gescannte Bild Scanziel und - einstellungen OCR- Einstellungen Hier können das Dateiformat, die Zielanwendung und andere Scaneinstellungen geändert werden. 4. Klicken Sie auf "OK", um das Fenster zu schließen.

  • Seite 29: Mit Einem Tastendruck Scannen

    Mit einem Tastendruck scannen Stellen Sie die Seitenführungen auf die Papierbreite ein und legen Sie die Vorlage mit der bedruckten Seite nach oben in den automatischen Seiteneinzug ein. Prüfen Sie die Nummer auf dem LCD des Scanners, um sicherzustellen, dass die richtigen Scaneinstellungen und die Zielanwendung ausgewählt sind.

  • Seite 30: Pflege Und Wartung

    6. Pflege und Wartung 6.1 Reinigen der Scanner-Glasplatte Beide Glasflächen im Scanner sollten regelmäßig gereinigt werden. In einer staubigen Umgebung lagern sich Partikel auf beiden Flächen ab. Befolgen Sie zum Reinigen der Glasplatten die folgenden Schritte: Ziehen Sie zum Öffnen der vorderen Klappe am Freigabeknopf.
  • Seite 31 Scanner- Glasplatte 3. Schließen Sie die vordere Klappe.

  • Seite 32: Reinigen Der Walzen Und Der Adf-Fläche

    Reinigen der Walzen und der ADF-Fläche Gelegentlich können Fläche und Zufuhrwalzen durch Tinte, Tonerpartikel und Papierstaub verschmutzen. In diesem Fall zieht der Scanner die Dokumente eventuell nicht mehr richtig ein. Falls dies auftritt, reinigen Sie bitte Walzen und ADF-Fläche. So reinigen Sie die Zufuhrwalzen: 1.
  • Seite 33 Walzen Sensorarm 3. Schließen Sie die vordere Klappe des Scanners. So reinigen Sie ADF-Walzen und Flächenmontage: Ziehen Sie zum Öffnen der vorderen Klappe am Freigabeknopf. Drücken Sie den Dokumenteneinzug nach unten.
  • Seite 34 Drücken Sie die beiden Riegel an der Rückseite des automatischen Vorlagenwechslers (ADF - Automatic Document Feeder) zum Öffnen der hinteren Abdeckung nach unten.
  • Seite 35 Reinigen Sie ADF-Walzen und ADF-Fläche mit einem weichen, fusselfreien und leicht mit Isopropanol (95%) angefeuchteten Tuch. Achten Sie beim Reinigen der ADF- Fläche darauf, die Metallteile nicht zu berühren.

  • Seite 36: Problemlösung

    7. Problemlösung Beseitigen eines Papierstaus Befolgen Sie im Falle eines Papierstaus zum entfernen des Papiers das nachstehende Verfahren: 1. Ziehen Sie zum Öffnen der vorderen Klappe am Freigabeknopf.
  • Seite 37 2. Drücken Sie die beiden Riegel an der Rückseite des automatischen Vorlagenwechslers (ADF - Automatic Document Feeder) zum Öffnen der hinteren Abdeckung nach unten. 3. Ziehen Sie das Papier vorsichtig aus der Papierzufuhr.
