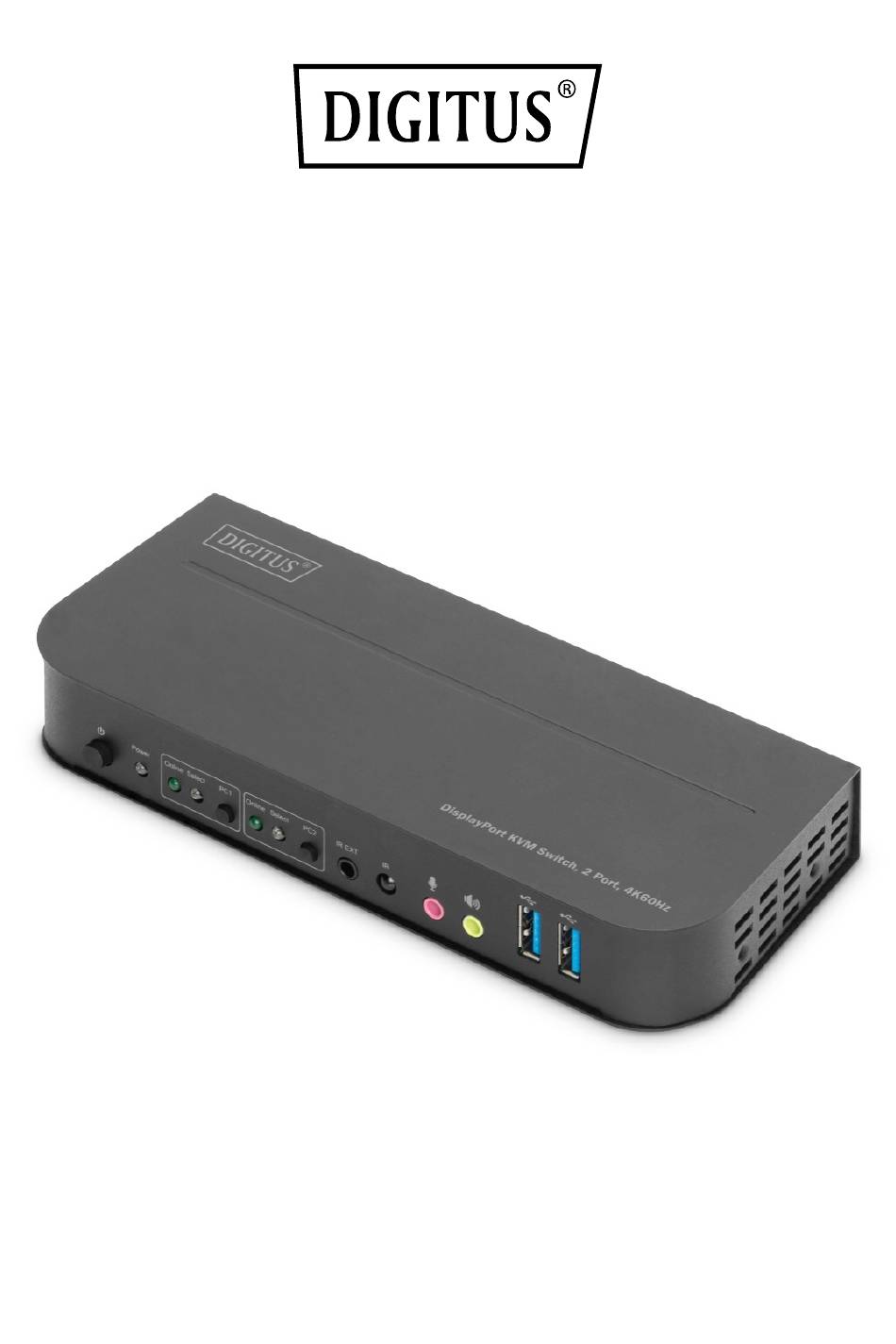

- Seite 1 DISPLAYPORT KVM-SWITCH 2-PORT, 4K60HZ Benutzerhandbuch DS-12850...
-
Seite 2: Inhaltsverzeichnis
Inhalt EINLEITUNG ..................3 LIEFERUMFANG ................3 EIGENSCHAFTEN ................4 PANEL-BESCHREIBUNG ..............5 SPEZIFIKATIONEN................7 ANSCHLUSS UND BETRIEB ............... 8 ANSCHLUSSPLAN ................10... -
Seite 3: Einleitung
SEHR GEEHRTE KUNDINNEN UND KUNDEN Vielen Dank für den Kauf dieses Produkts. Um eine optimale Leistung und Sicherheit zu gewährleisten, lesen Sie bitte diese Anleitung sorgfältig durch, bevor Sie das Produkt anschließen, in Betrieb nehmen oder verwenden. Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. -
Seite 4: Eigenschaften
3. EIGENSCHAFTEN Unterstützt Auflösungen bis zu 4Kx2K@60Hz Unterstützt RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2/ YCbCr 4:2:0 Unterstützt KVM-Funktion Unterstützt ein Display (entweder DP oder HDMI) und einen Tastatur- und Maus-Satz zur Steuerung von zwei PCs mit DP-Ports ... -
Seite 5: Panel-Beschreibung
4. PANEL-BESCHREIBUNG Vorderseite 1) Ein/Aus-Schalter: Zum Ein-/Ausschalten des Geräts drücken. 2) Leistung-Anzeige: Die LED leuchtet auf, sobald die DC/5V geliefert und das Gerät eingeschaltet wird. 3) Auswahl der Eingabe: Wenn PC1/PC2 ausgewählt ist, leuchtet die entsprechende "Select"-LED auf, um die Eingangsauswahl anzuzeigen ("Select"-LEDs blinken in einer Schleife im automatischen Umschaltmodus). -
Seite 6: Rückseite
Rückseite 9) Ausgabe-Anschlüsse: Anschluss an eine Maus oder eine Tastatur. Anschluss an eine Tastatur oder eine Maus. Anschluss an einen Verstärker. Anschluss an ein Mikrofon. Schließen Sie den "HDMI-Ausgang" an einen HDMI-Bildschirm an. Schließen Sie "DisplayPort-Ausgang" an einen DP-Bildschirm an. 10) PC1-Eingangsanschlüsse: Werden jeweils mit den DisplayPort-, USB-, MIC- und Stereoanschlüssen von PC1 verbunden. -
Seite 7: Spezifikationen
5. SPEZIFIKATIONEN Verbindungen Konsolen-Verbindungen • USB 2.0-A x2 (Rückseite) • DisplayPort weiblich x1 (Rückseite) • HDMI-Buchse x1 (Rückseite) • 3,5-mm-Stereobuchse (grün, 1 vorne, 1 hinten) x2 • 3,5-mm-Stereobuchse (rosa, 1 Vorderseite, 1 Rückseite) x2 KVM-Verbinder • USB 3.0-B x2 (Rückseite) •... -
Seite 8: Anschluss Und Betrieb
6. ANSCHLUSS UND BETRIEB Betrieb: 1) Schließen Sie PCs mit USB-Kabeln an die USB-B-Anschlüsse des Geräts an; verbinden Sie die MIC- und Stereo-Anschlüsse der PCs mit 3,5-mm-Audiokabeln mit denen (über dem "DisplayPort In") des Geräts; schließen Sie PCs mit DisplayPort-Kabeln an die "DisplayPort In"-Anschlüsse des Geräts an. 2) Schließen Sie Tastatur und Maus an die USB-A-Anschlüsse auf der Rückseite des Geräts an;... -
Seite 9: Spezielle Funktionsweise
Spezielle Funktionsweise: 1) Traversierfunktion der Maus: Platzieren Sie die Maus auf der äußersten rechten Seite der Anzeige und schieben Sie die Maus für 2 Sekunden weiter nach rechts, das Gerät schaltet automatisch zum nächsten Anschluss. Die Umschaltreihenfolge ist : PC1→PC2→PC1→..; 2) Umschaltfunktion der USB-B-Erkennung: a. -
Seite 10: Anschlussplan
Anmerkung: Bei den Tastenkombinationen wird nicht zwischen Groß- und Kleinschreibung unterschieden; Beim Umschalten zwischen PC1 und PC2 ertönt ein Summer. "++" bedeutet, 2 Mal in schneller Folge zu drücken. Zum Beispiel: "Scroll-Sperre ++ Scroll-Sperre + 1" bedeutet, dass die Taste "Scroll Lcok" zweimal in schneller Folge gedrückt wird und dann die Taste mit der Nummer "1". - Seite 11 Rückseite Maus Mikrofon ①. ⑥. Tastatur PC 1 ②. ⑦. HDMI-Anzeige PC 2 ③. ⑧. Verstärker Stromversorgung ④. ⑨. DisplayPort-Anzeige ⑤. Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitäts- erklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.
