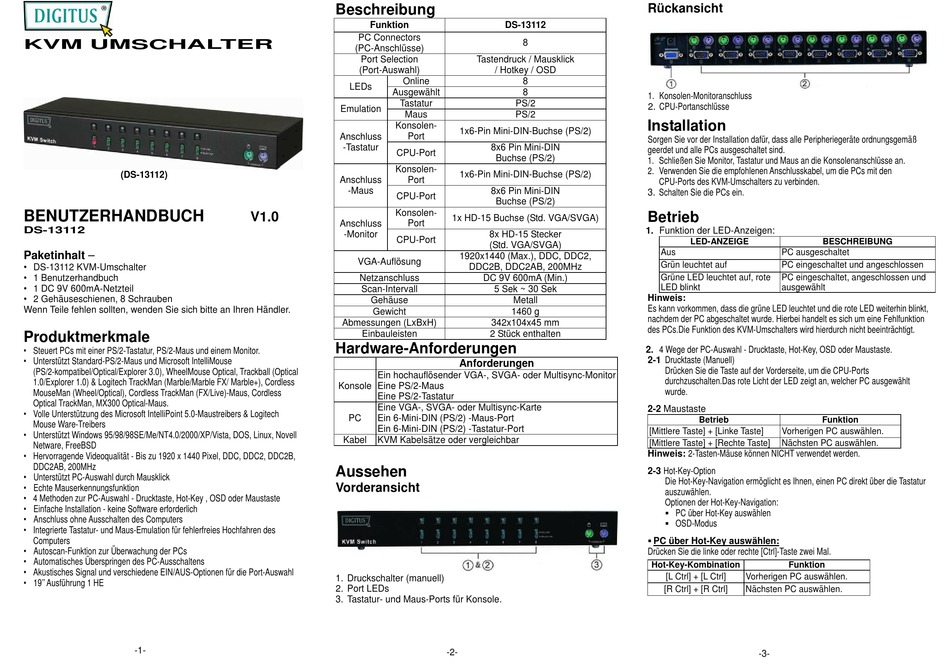

KVM UMSCHALTER
(DS-13112)
BENUTZERHANDBUCH
DS-13112
Paketinhalt –
• DS-13112 KVM-Umschalter
• 1 Benutzerhandbuch
• 1 DC 9V 600mA-Netzteil
• 2 Gehäuseschienen, 8 Schrauben
Wenn Teile fehlen sollten, wenden Sie sich bitte an Ihren Händler.
Produktmerkmale
• Steuert PCs mit einer PS/2-Tastatur, PS/2-Maus und einem Monitor.
• Unterstützt Standard-PS/2-Maus und Microsoft IntelliMouse
(PS/2-kompatibel/Optical/Explorer 3.0), WheelMouse Optical, Trackball (Optical
1.0/Explorer 1.0) & Logitech TrackMan (Marble/Marble FX/ Marble+), Cordless
MouseMan (Wheel/Optical), Cordless TrackMan (FX/Live)-Maus, Cordless
Optical TrackMan, MX300 Optical-Maus.
• Volle Unterstützung des Microsoft IntelliPoint 5.0-Maustreibers & Logitech
Mouse Ware-Treibers
• Unterstützt Windows 95/98/98SE/Me/NT4.0/2000/XP/Vista, DOS, Linux, Novell
Netware, FreeBSD
• Hervorragende Videoqualität - Bis zu 1920 x 1440 Pixel, DDC, DDC2, DDC2B,
DDC2AB, 200MHz
• Unterstützt PC-Auswahl durch Mausklick
• Echte Mauserkennungsfunktion
• 4 Methoden zur PC-Auswahl - Drucktaste, Hot-Key , OSD oder Maustaste
• Einfache Installation - keine Software erforderlich
• Anschluss ohne Ausschalten des Computers
• Integrierte Tastatur- und Maus-Emulation für fehlerfreies Hochfahren des
Computers
• Autoscan-Funktion zur Überwachung der PCs
• Automatisches Überspringen des PC-Ausschaltens
• Akustisches Signal und verschiedene EIN/AUS-Optionen für die Port-Auswahl
• 19'' Ausführung 1 HE
-1-
Beschreibung
Funktion
PC Connectors
(PC-Anschlüsse)
Port Selection
(Port-Auswahl)
Online
LEDs
Ausgewählt
Tastatur
Emulation
Maus
Konsolen-
Port
Anschluss
-Tastatur
CPU-Port
Konsolen-
Anschluss Port
-Maus
CPU-Port
Konsolen-
V1.0
Anschluss Port
-Monitor
CPU-Port
VGA-Auflösung
Netzanschluss
Scan-Intervall
Gehäuse
Gewicht
Abmessungen (LxBxH)
Einbauleisten
Hardware-Anforderungen
Ein hochauflösender VGA-, SVGA- oder Multisync-Monitor
Konsole Eine PS/2-Maus
Eine PS/2-Tastatur
Eine VGA-, SVGA- oder Multisync-Karte
PC Ein 6-Mini-DIN (PS/2) -Maus-Port
Ein 6-Mini-DIN (PS/2) -Tastatur-Port
Kabel KVM Kabelsätze oder vergleichbar
Aussehen
Vorderansicht
1. Druckschalter (manuell)
2. Port LEDs
3. Tastatur- und Maus-Ports für Konsole.
DS-13112
8
Tastendruck / Mausklick
/ Hotkey / OSD
8
8
PS/2
PS/2
1x6-Pin Mini-DIN-Buchse (PS/2)
8x6 Pin Mini-DIN
Buchse (PS/2)
1x6-Pin Mini-DIN-Buchse (PS/2)
8x6 Pin Mini-DIN
Buchse (PS/2)
1x HD-15 Buchse (Std. VGA/SVGA)
8x HD-15 Stecker
(Std. VGA/SVGA)
1920x1440 (Max.), DDC, DDC2,
DDC2B, DDC2AB, 200MHz
DC 9V 600mA (Min.)
5 Sek ~ 30 Sek
Metall
1460 g
342x104x45 mm
2 Stück enthalten
Anforderungen
-2-
Rückansicht
1. Konsolen-Monitoranschluss
2. CPU-Portanschlüsse
Installation
Sorgen Sie vor der Installation dafür, dass alle Peripheriegeräte ordnungsgemäß
geerdet und alle PCs ausgeschaltet sind.
1. Schließen Sie Monitor, Tastatur und Maus an die Konsolenanschlüsse an.
2. Verwenden Sie die empfohlenen Anschlusskabel, um die PCs mit den
CPU-Ports des KVM-Umschalters zu verbinden.
3. Schalten Sie die PCs ein.
Betrieb
1. Funktion der LED-Anzeigen:
LED-ANZEIGE BESCHREIBUNG
Aus PC ausgeschaltet
Grün leuchtet auf PC eingeschaltet und angeschlossen
Grüne LED leuchtet auf, rote PC eingeschaltet, angeschlossen und
LED blinkt ausgewählt
Hinweis:
Es kann vorkommen, dass die grüne LED leuchtet und die rote LED weiterhin blinkt,
nachdem der PC abgeschaltet wurde. Hierbei handelt es sich um eine Fehlfunktion
des PCs.Die Funktion des KVM-Umschalters wird hierdurch nicht beeinträchtigt.
2. 4 Wege der PC-Auswahl - Drucktaste, Hot-Key, OSD oder Maustaste.
2-1 Drucktaste (Manuell)
Drücken Sie die Taste auf der Vorderseite, um die CPU-Ports
durchzuschalten.Das rote Licht der LED zeigt an, welcher PC ausgewählt
wurde.
2-2 Maustaste
Betrieb Funktion
[Mittlere Taste] + [Linke Taste] Vorherigen PC auswählen.
[Mittlere Taste] + [Rechte Taste] Nächsten PC auswählen.
Hinweis: 2-Tasten-Mäuse können NICHT verwendet werden.
2-3 Hot-Key-Option
Die Hot-Key-Navigation ermöglicht es Ihnen, einen PC direkt über die Tastatur
auszuwählen.
Optionen der Hot-Key-Navigation:
 PC über Hot-Key auswählen
 OSD-Modus
 PC über Hot-Key auswählen:
Drücken Sie die linke oder rechte [Ctrl]-Taste zwei Mal.
Hot-Key-Kombination Funktion
[L Ctrl] + [L Ctrl] Vorherigen PC auswählen.
[R Ctrl] + [R Ctrl] Nächsten PC auswählen.
