2.
Der FreeCon Active PROFINET-IRT-Repeater im Überblick
Der FreeCon Active PROFINET-IRT-Repeater wird eingesetzt, um über die 100m Beschränkung einer
Profinet Kupfer Verkabelung hinaus zusätzliche Leitungslängen zur Verfügung zu stellen. Hierbei wird das
Signal nicht nur verstärkt, sondern für eine optimale Signalqualität aufbereitet.
Er erfüllt wichtige Funktionen:
Bereitstellung wichtiger PROFINET Diagnosefunktionen.
• Verlängerung der zulässigen Leitungs Segmentlänge um 100m.
Das Gerät wird über PushPull-Steckverbinder in Reihenschaltung mit den Strom- und Ethernet-Kabeln
verbunden. Die nachfolgende Abbildung zeigt die Einbindung des FreeCon Active PROFINET-IRT-Repeater
in einer typischen Robotikanwendung.

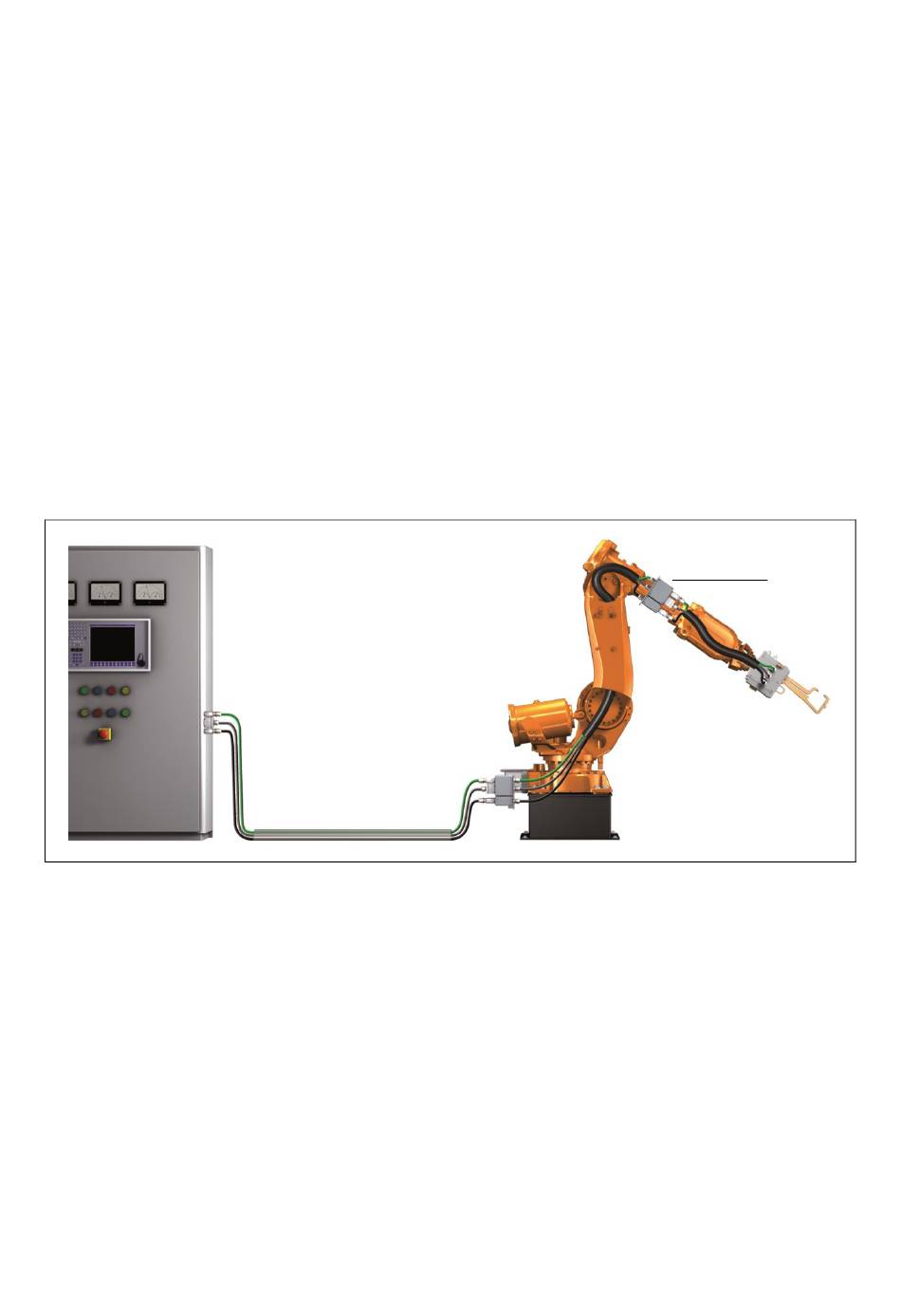

Abb. 1
Der FreeCon Active PROFINET-IRT-Repeater in einer typischen Robotikanwendung.
A - Bsp.: Weidmüller FreeCon Active PROFINET-IRT-Repeater montiert am Roboterarm.
8
A
