Status und Wartung
5.1
LED-Anzeigen
Das Gerät ist auf seiner Oberseite mit acht LEDs ausgestattet, deren Funktion in der nachfolgenden Tabelle
beschrieben ist.

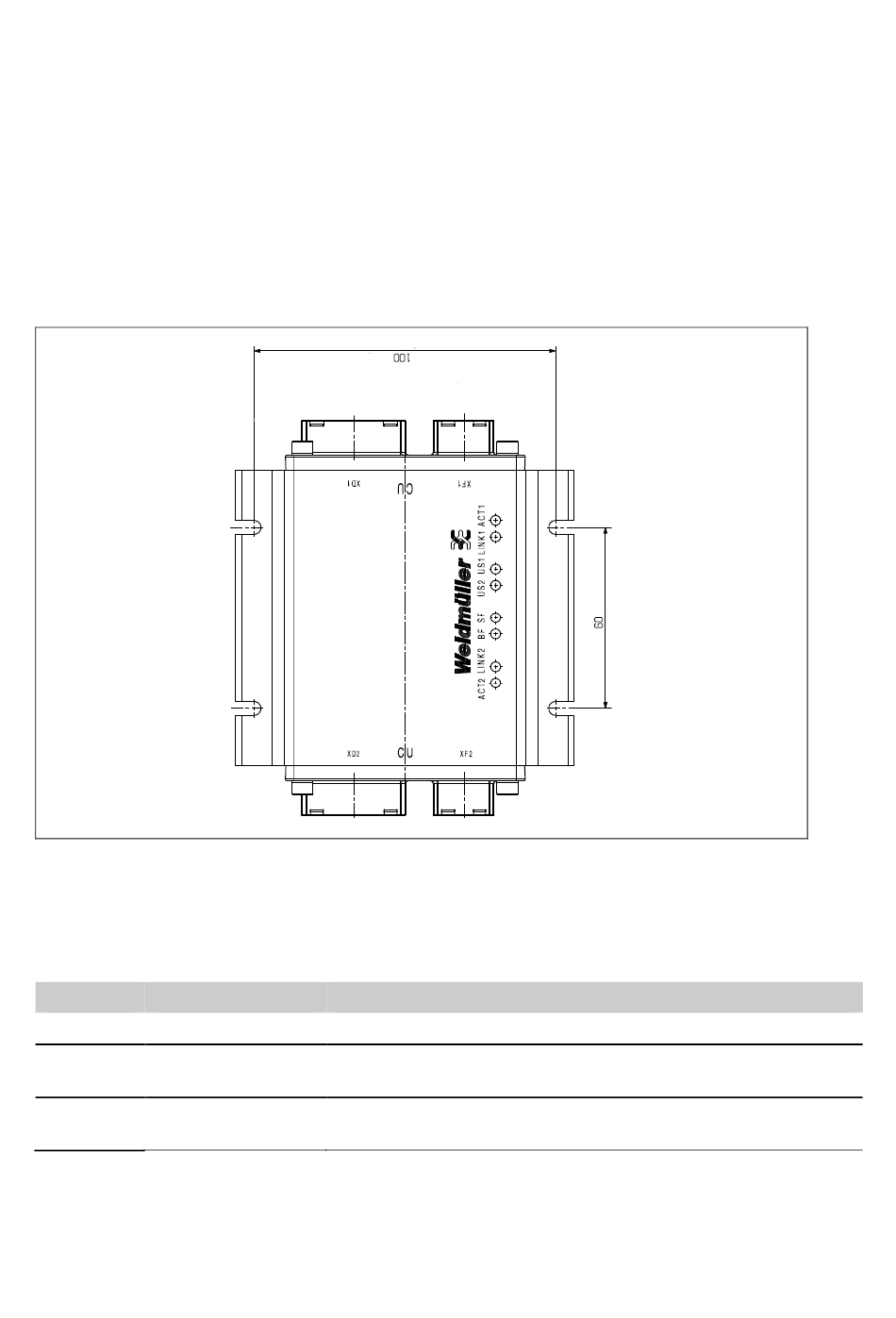

Abb. 21
Die sechs LEDs auf dem FreeCon Active PROFINET-IRT-Repeater
Die LEDs LNK1 und LNK2
5.1.1
Diese LEDs zeigen den Verbindungsstatus der Ethernet-Übertragungsleitungen an den Ports 1 (XF1) und 2
(XF2).
Farbe
Status
Grün
Ein (dauerhaft)
Grün
Aus
Grün
Blinkt
Falls eine der XF-LEDs nicht leuchtet, überprüfen Sie, ob der entsprechende Port mit einem weiteren
Teilnehmer verbunden ist, und ob die Ethernet-Verbindung ordnungsgemäß angeschlossen sind.
Zeigt an
100 Mbps Verbindung ist aktiv und die Übertragung ist in Ordnung.
Keine Stromversorgung oder keine Netzwerk Verbindung
vorhanden
DCP Identify, „Blink-LED". Blinkt 3x, wenn durch Projektierungstool
DCP Identity Kommando an das Gerät geschickt wird
