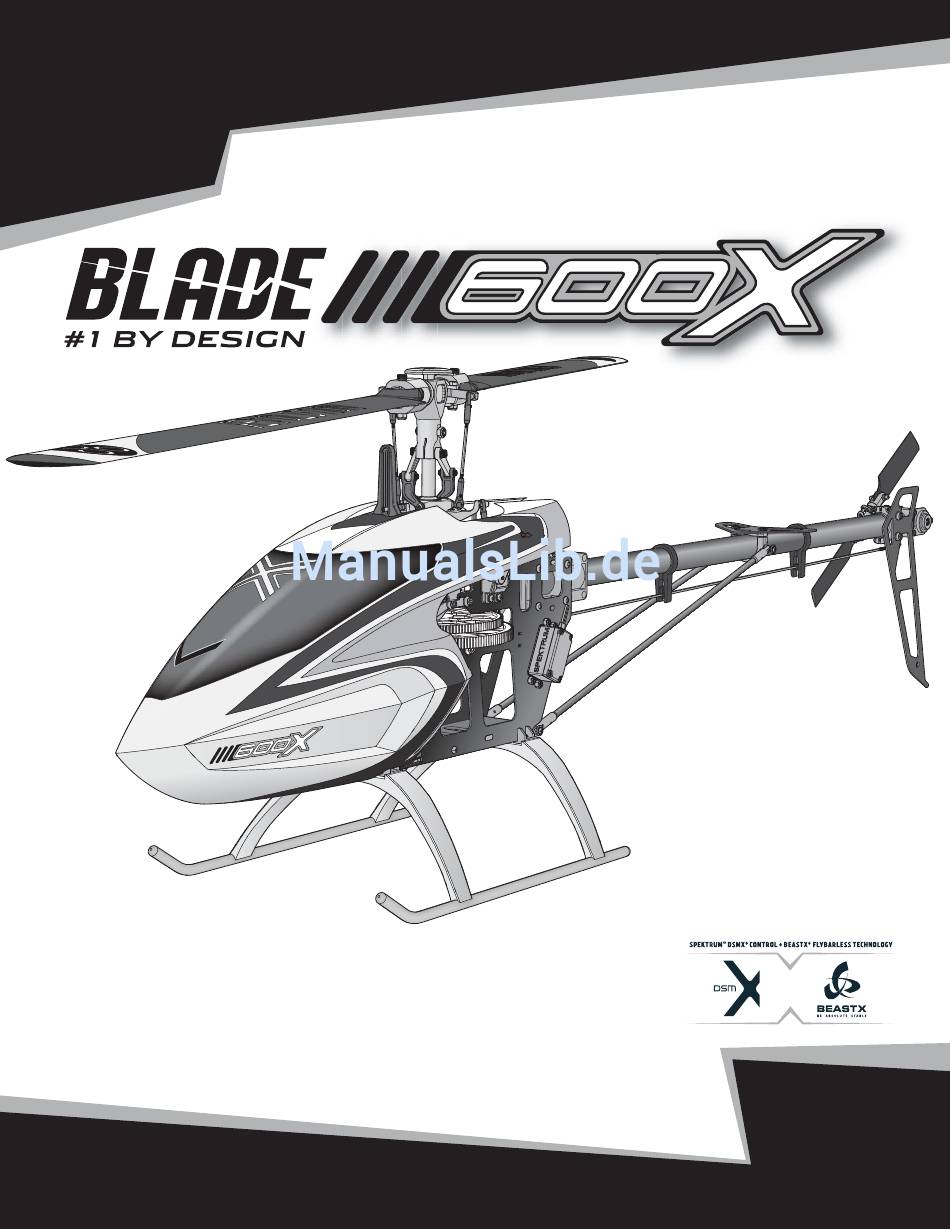

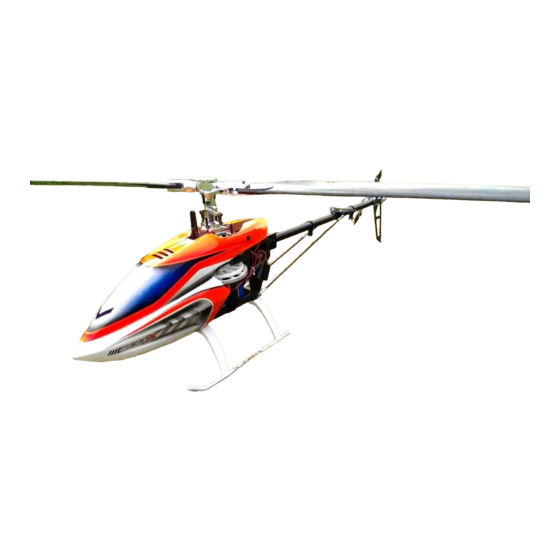

- Seite 1 ® Instruction Manual Bedienungsanleitung ® ® Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Spezielle Bedeutungen
Dieses ist ein anspruchvolles Hobby Produkt für den fortgeschrittenen Hubschrauberpiloten mit Erfahrung von Pitchgesteuerten (CCPM) Hubschraubern ((Cyclic Collective Pitch Mixing oder Collective Pitch Helicopter) wie zum Beispiel dem Blade SR oder dem Blade mCP X. Es muss mit Vorsicht und Umsicht bedient werden und erfordert einige mechanische Grundfertigkeiten. -
Seite 3: Inhaltsverzeichnis
® illkommen in der Blade Pro Series Welt. Über 2 Jahrzehnte Flug- und Sollte das ihr erster Hubschrauber sein den Sie zusammen bauen, könnte Designerfahrung sind in die Entwicklung des Blade 600 X gefl ossen. es notwendig werden vor dem Anfang noch ein paar Dinge zu besorgen. -
Seite 4: Benötigtes Werkzeug
Benötigtes Werkzeug • Inbusschlüssel: 1.5mm, 2mm, 2.5mm und 3mm • Pitchlehre • Kugelkopfzange • Schiebelelehre • Spitzzange • Sekundenkleber mittel • Phillips Schraubendreher • Petroleumbasierendes leichtes Öl • Seitenschneider Erforderliche Teile Komponenten im Combokit • 3200mAh 6S 22.2V 30C LiPo, 10AWG mit EC3 Anschluss •... -
Seite 5: Rotorkopfmontage (H)
Rotorkopfmontage (H) Schritt H1 Schritt H1 Teile (Beutel H1, H2) M4 x 22 Bolzen mit Inbuskopf M4 Stopmutter 22mm Schritt H2 Schritt H2 Teile (Beutel H1) M3 x 18 Inbusschraube M2 x 5 Halbrundschraube (4) Bundscheibe • Die Bundseite der Bundscheibe soll in die Radiallager zeigen. -
Seite 6: Schritt H4 Teile (Beutel H3)
Rotorkopfmontage (H) Fortsetzung Schritt H4 Teile (Beutel H3) Schritt H4 Drucklager (x2) Unterlegscheibe Blattlagerwelle Unterlegscheibe Drucklager Drucklager 10 X 14 X .8 (x2) Unterlegscheibe Bundscheibe Blattlagerwelle 4 X 12 X 1 (x2) Unterlegscheibe mit größerem Innendurchmesser Lagerkäfi g Unterlegscheibe mit kleinerem Innendurchmesser Bundscheibe (x2) kleiner großer... -
Seite 7: Chassismontage (F)
Chassismontage (F) MONTAGEHINWEIS: Planen Sie vor der Montage die Kabelführung der Servos. Schleifen Sie an jeder Kante an der ein Servokabel durchgeführt wird die Kante so, dass das Kabel nicht durch scheuern beschädigt werden kann. Schritt F1 Teile (Beutel F1, F2, F3) Schritt F1 Inbusschraube M3 x 10 (x4) -
Seite 8: Schritt F3 Teile (Beutel F3, F5)
Chassismontage (F) Fortsetzung Schritt F3 Teile (Beutel F3, F5) Schritt F3 Madenschraube M3 x 11 (x2) Halbrundschraube M3 x 12 (x6) Inbusschraube M3 x 10 (x4) Kabinenhaubenhalter (x2) M3 Unterlegscheibe (x6) Unterlegscheibe m. kleinem Loch M3 (x4) • Schieben Sie die Hauptrotorwelle in Position und ziehen dann die Chassis- und Servoschrauben an. -
Seite 9: Schritt F5 Teile (Beutel M1)
Chassismontage (F) Fortsetzung Schritt F5 Schritt F5 Teile (Beutel M1) Unterlegscheibe (x1) Freilauf (x1) Inbusbolzen M4 X 22 M4 Stopmutter Senkkopfschraube selbstschneidend M3 x8 (x5) Madenschraube M3 x 4 (2) Schritt F6 Schritt F6 Teile (Beutel F6) Ritzel 6mm, 18 Zähne Madenschraube M3 x 4 (2) Inbusschraube M4 x 10 (x4) Inbusschraube M3 x 10 (x4) -
Seite 10: Heckmontage (T)
Heckmontage (T) Schritt T1 (Beutel T1) Schritt T1 Sechskantstifte (x6) Radiallager 12 X 18 X 4 (x2) Radiallager 5 x10 x 4 (x2) Blechdistanzstück Inbusbolzen M3 x18 (x4) M3 Stopmutter (x4) Schritt T2 (Beutel T1) Schritt T2 Selbstschneidene Schraube M3 x 12 (x12) - Seite 11 Heckmontage Fortsetzung Schritt T3 Schritt T3 Teile (Beutel T2, T3) IInbusschraube M3 x 10 (x2) Inbusschraube M3 x 8 (x4) Halbrundschraube M3 x 10 (x2) Unterlegscheibe m. kleinem Loch M3 (x4) Schritt T4 Schritt T4 Teile (Beutel T4, T5) Kleiner Innendurchmesser Heckrotorblattbolzen (x2) Lagerkäfi...
-
Seite 12: Schritt T5 Teile (Beutel T6)
Heckmontage Fortsetzung Schritt T5 Teile (Beutel T6) Schritt T5 Halbrundschraube M3 x 5 (x2) Inbusschraube M3 x 25 M3 Bundscheibe (x2) Kugelkopf M3 Stopmutter • Die Bundseite der Bundscheibe zeigt in das Lager. Heckrotorblatt für bessere Erkennbarkeit Ansicht von hinten nicht dargestellt Schritt T6a Teile (Beutel T7) Schritt T6a... -
Seite 13: Einbau Der Elektronik
Heckmontage Fortsetzung Schritt T6b Schritt T6b Teile (Beutel T8, T3) Ansicht Selbstschneidene Schraube M3 x 12 (x6) von hinten Selbstschneidene Schraube M2.5 x 8 (x2) Unterlegscheibe m. kleinem Ansicht von links Loch M3 (x4) 90° Kugelkopfanschluss (x 2) 120 mm Gestängeführung Heck Gestängeführung Front 230 mm... -
Seite 14: Regler Und Bec
Einbau der Elektronik Fortsetzung Armieren des AR7200BX Regler und BEC 1. Stellen Sie das Gas auf Leerlauf / Motor aus. 2. Schalten Sie den Sender ein. 3. Zentrieren Sie die Gastrimmung. 4. Schalten Sie Throttle Hold auf ON (EIN). 5. Kleben Sie das Klettband auf den Akkuträger des Hubschrauber und die andere Seite auf den Akku. -
Seite 15: Servoarm Und Anlenkungen
Servoarm und Anlenkungen Montage der Kugelköpfe Selbstschneidene Schraube M3 x 8 (x2) Heckrotorservo Taumelscheibe Taumelscheibe hinten (2x) vorne Ausrichtung Heckrotorgestänge Heck-Pitchschieber in Heckservoarm in neutraler Position neutraler Position (betrachtet von Unterseite) (betrachtet von der rechten Seite) Gestängelänge 68mm Taumelscheiben zu Blatthalteranschluß 68mm (x2) 56mm Servo zu Taumelscheibenanschluß... -
Seite 16: Programmieren Des Senders
Schalten Sie den Throttle Hold Schalter auf die ON (EIN) Position schaltet der Mo- WICHTIG: Der Regler im Lieferumfang ihres Blade 600 X ist bereits für diesen tor ab. Sie haben dann noch volle Kontrolle über die zyklischen Funktionen und Hubschrauber programmiert. -
Seite 17: Ar7200 Standard Blade 600 X Setup
Sehr hoch Tipps zum AR7200BX-Parametermenü Schlagen Sie im Handbuch des Spektrum AR7200BX nach, wie Sie den Blade Wenn Sie das zyklische Verhalten so ändern möchten, dass es linearer ist ODER 600 X im Parametermenü des AR7200BX auf Ihren Flug- und Steuerstil feinab- einem Helikopter mit Flybar ähnelt, erhöhen Sie das zyklische Ansprechverhalten... -
Seite 18: Test Der Motorsteuerung
Test der Motorsteuerung Platzieren Sie den Helikopter im Freien auf einer sauberen, fl achen und ebenen 3. Schließen Sie den LiPo Akku am Hubschrauber an. Fläche (Beton oder Asphalt) ohne Hindernisse. Halten Sie stets Abstand zu den 4. Schalten Sie Throttle Hold AUS (OFF) Erhöhen Sie langsam das Gas bis die sich bewegenden Rotorblättern. - Seite 19 Nicken nach vorne (von links betrachtet) Nicken (Höhenruder) Nicken nach hinten (von links betrachtet) Mode 1 Mode 2 Rollen nach rechts (von hinten betrachtet) Rollen (Querruder) Rollen nach links (von hinten betrachtet) Mode 1 Mode 2...
-
Seite 20: Niederspannungsabschaltung (Lvc)
Hallen) zu fl iegen. • Ist die Rotorkopfgeschwindigkeit konstant. ACHTUNG: Der Blade 600 X ist für Piloten konzipiert, die im Umgang mit • Erhöht der Hauptrotor den negativen Pitch, wenn der Gassteuerknüppel/ Kunstfl ughelikoptern mit kollektiver Pitchverstellung erfahren sind. Das Kolle ktivsteuerknüppel aus der mittigen Position in die untere bewegt wird. -
Seite 21: Blattspurlauf
Blattspurlauf WARNUNG: Halten Sie bei dem Überprüfen des Blattspurlaufes immer 2. Achten Sie auf den Lauf der beiden Blattspitzen. Beide Blätter sollten in der einen Sicherheitsabstand von mindestens 15 Metern. gleichen Spur laufen. 3. Sollte eine Blattspitze höher als die andere laufen landen Sie den Hub- So prüfen Sie den Blattspurlauf: schrauber, trennen den Flugakku und justieren die Anlenkgestänge der 1. -
Seite 22: Blade 600 X Leitfaden Zur Fehlerbehebung
Blade 600 X - Leitfaden zur Fehlerbehebung Problem Mögliche Ursache Lösung Der Helikopter wurde während der Initialisierung Legen Sie den Helikopter bei windigen Wetterverhältnissen während bewegt der Initialisierung auf dessen Seite AR7200BX initialisiert sich nicht Der Sender ist ausgeschaltet Schalten Sie den Sender ein Zentrieren Sie die Höhenruder-, Querruder- und Seitenrudersteue-... -
Seite 23: Garantie Und Service Informationen
Garantie und Service Informationen Warnung Sicherheitshinweise Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Sachgütern führen. -
Seite 24: Garantie Und Service Kontaktinformationen
Garantie- und Service-Kontaktinformationen Land des Kaufs Horizon Hobby Adresse Telefonnummer/E-Mail-Adresse Christian-Junge-Straße 1 +49 (0) 4121 2655 100 Deutschland Horizon Technischer Service 25337 Elmshorn, Deutschland service@horizonhobby.de Kundendienstinformationen Land des Kaufs Horizon Hobby Adresse Telefonnummer/E-Mail-Adresse Christian-Junge-Straße 1 +49 4121 46199 100 Deutschland Horizon Hobby GmbH 25337 Elmshorn, Deutschland service@horizonhobby.de... - Seite 25 Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050-1:2004, korrigierte Fassung 2007-06-15); Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010 Declaration of conformity (in accordance with ISO/IEC 17050-1) No. HH2013032603 Horizon Hobby GmbH Christian-Junge-Straße 1 25337 Elmshorn, Deutschland erklärt das Produkt: BLH 600 X Pro Series Kit (BLH5625) declares the product: BLH 600 X Pro Series Kit...
- Seite 26 Exploded View (Head Assembly)/(Rotorkopf)/(Assemblage de la tête)/(Gruppo della testa)
- Seite 27 Exploded View (Frame Assembly)/(Chassis)/(Assemblage du châssis)/(Gruppo telaio)
- Seite 28 Exploded View (Tail Assembly)/(Heck)/(Assemblage de l’anticouple)/(Gruppo coda) Exploded View (Tailboom Assembly)/(Heckausleger)/(Assemblage de la poutre)/(Gruppo tubo coda)
-
Seite 29: Parts List / Ersatzteile / Pièces De Rechange / Pezzi Di Ricambio
FBL Main Rotor Grip Set: 550 X Rotorblat thalter Set de rotor principal fl ybarless Fbl: 550X Main Rotor Blade Bolt Set (2): 550 X - Vis de fi xations de pales Set bulloni pale rotore principale BLH5502 Blade 550 X: Blatthalterbolzen... - Seite 30 Blade 600 X: Motorhalter 600 X - Support moteur Supporto motore: 600 X BLH5603 Stock Pinion 18T: 600 X Blade 600 X: Ritzel 18 Zähne 600 X - Pignon 18T Pignone: 600 X Blade 550 X: Halter f. Flybarless BLH5534 FBL Unit Mount: 550 X 550 X - Support d’unité...
-
Seite 31: Optional Parts / Optionale Bauteile / Pièces Optionnelles / Pezzi Opzionali
7 Canali DSMX SPM9645 DSMX Remote Receiver DSMX Satellitenempfänger Récepteur satellite DSMX Ricevente Remota DMSX H6040 Digital Heli Servo - High Blade 550 X: H6040 Digital Heli Servo digital héli haute vitesse H6040 Servo digitale alta SPMSH6040 Speed Servo-High Speed H6040 velocità... - Seite 32 ©2013 Horizon Hobby, Inc. Blade, E-fl ite, Dynamite, Revolution, EC2, EC3, EC5, Celectra, DSM, DSM2, DSMX, AirWare, ModelMatch and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, Inc. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
