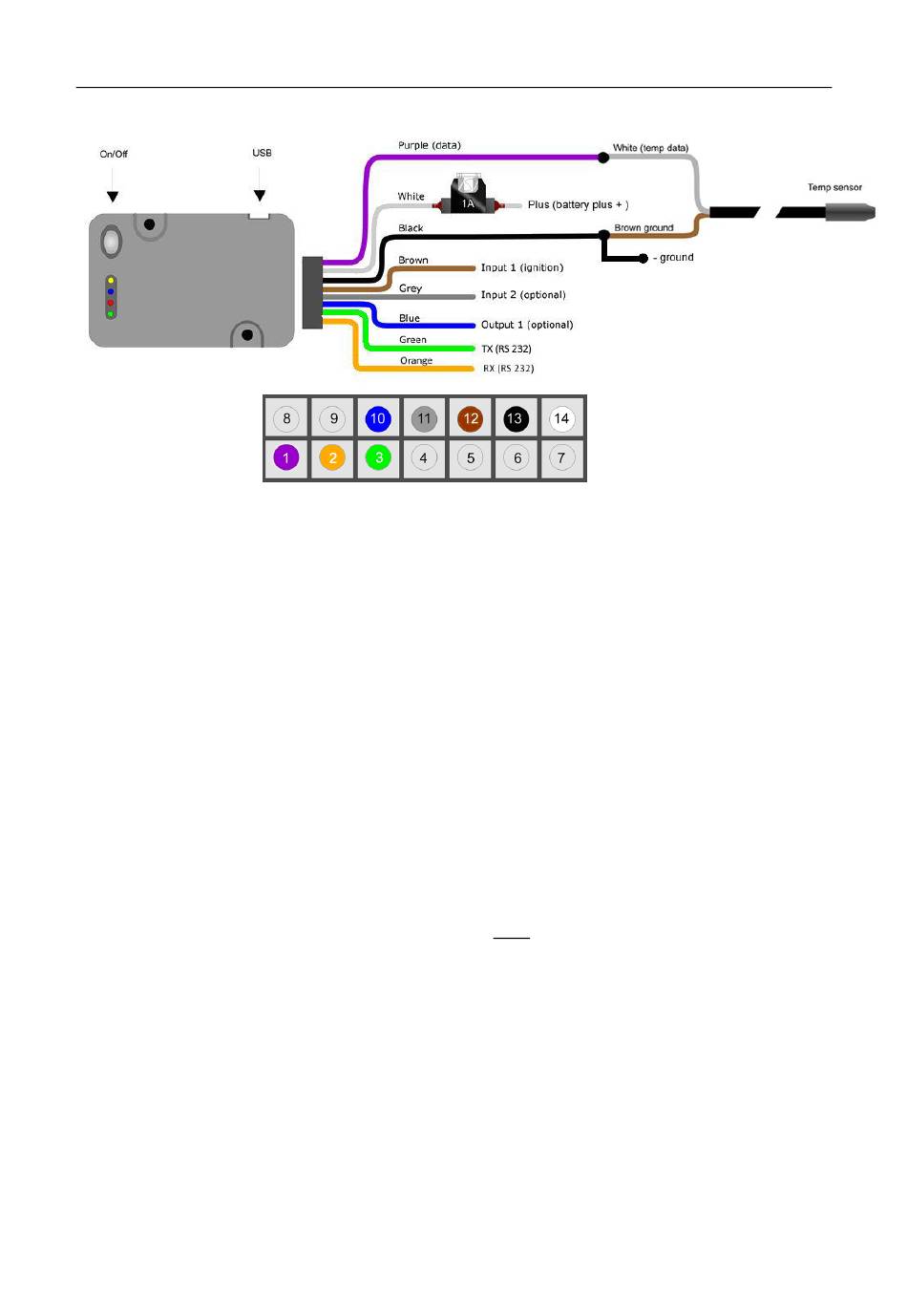

3 Kabelnetz für Asset Pro mit one-wire Temperaturfühler
Asset Pro mit one-wire Temperaturfühler wird mit folgenden Kabeln geliefert:
Kabelbeschreibung
Pin
Farbe
1
Lila
2
Orange
3
Grün
4
Schwarz/weiß
5
Rot/weiß
10
Blau
11
Grau
12
Braun
13
Schwarz
14
Weiß
Funktion
Bemerkung
Temperatur
Dallas 1-wire – für Temperaturfühler
TX (RS 232)
Für Thermo-King/Carrier benutzen
RX (RS 232)
Für Thermo-King/Carrier benutzen
CAN
Nicht benutzt
CAN
Nicht benutzt
Ausgang
Nicht benutzt
Eingang
Nicht benutzt
Kl. 15 Zündung
Zündung (muss angeschlossen werden – ist kein Zündungssignal im
Fahrzeug vorhanden, Kabel mit Klemme 30 (+24 Volt) verbinden)
Kl. 31 Masse
Batterie Minus Pol
Kl. 30 +24 Volt
Konstante Versorgung zwischen +10 Volt und +60 Volt
