AddSecure
Asset
Installationsanleitung
Version 2.3 2017-01-26 / PEP & FB

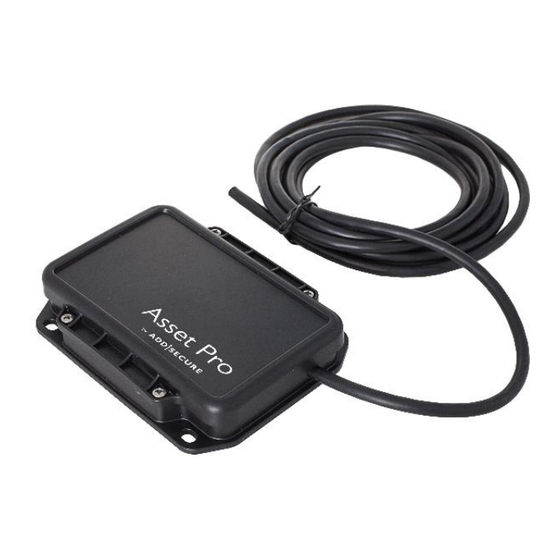

Asset Light
&
Asset Pro

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AddSecure Asset Light

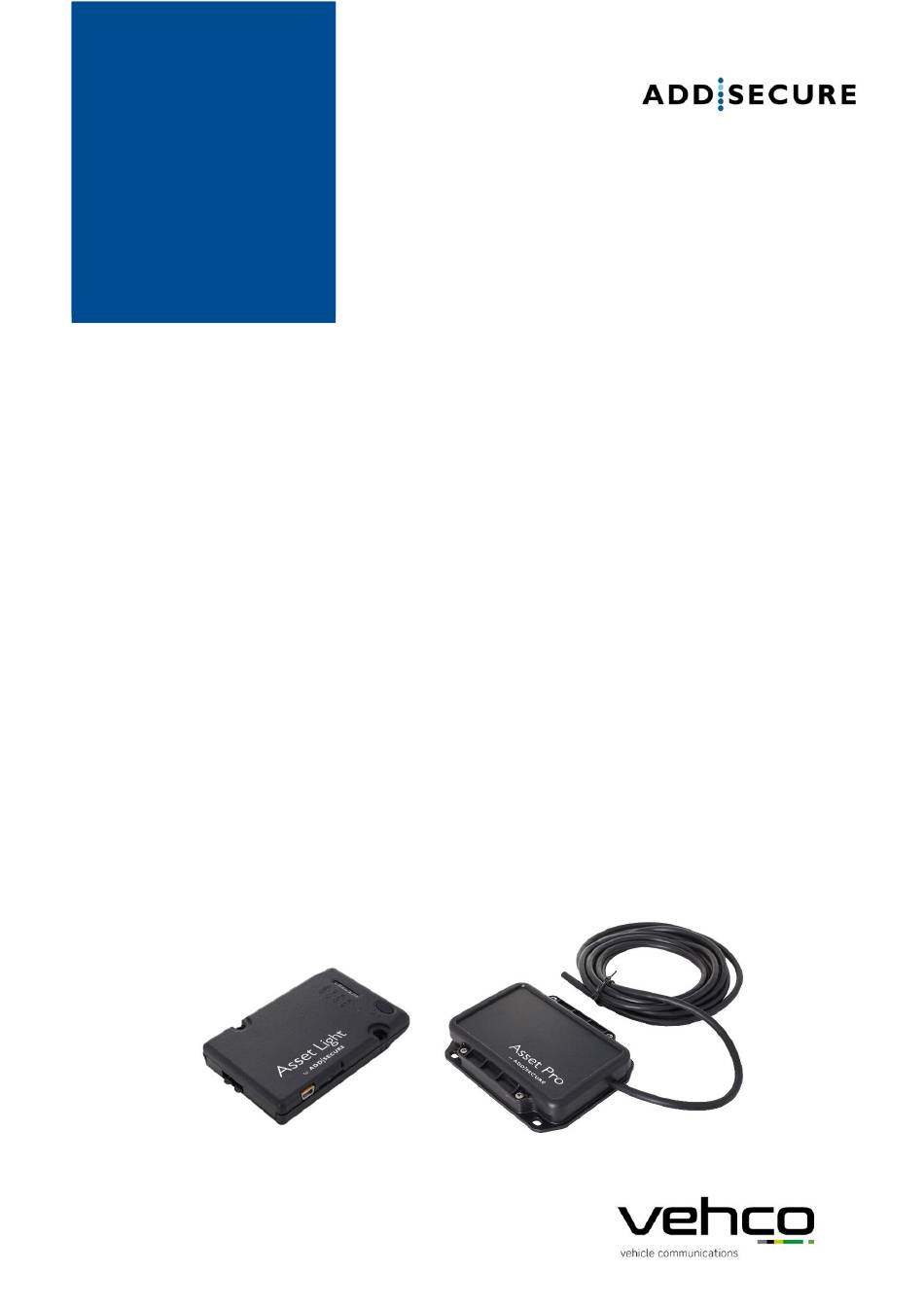

  • Seite 1 AddSecure Asset Installationsanleitung Version 2.3 2017-01-26 / PEP & FB Asset Light & Asset Pro...
  • Seite 2: Inhaltsverzeichnis

    Inhalt: Montage der Einheit ....................................1 Kabelnetz für Asset Light ohne Temperaturfühler ......................2 Kabelnetz für Asset Pro mit one-wire Temperaturfühler ....................3 Kabel für one-wire Temperaturfühler ...................................... 4 Temperaturfühler – nur für die PRO Version ..................................4 Kabellose Fühler....................................... 5 Kabelloser Temperaturfühler ........................................
  • Seite 3: Montage Der Einheit

    1 Montage der Einheit Die Asset Light oder Pro Einheit kann an mehreren Stellen im Fahrzeug montiert werden, jedoch nicht unter Metall. Dieses dient zur Sicherstellung von optimalen GPS und GSM Signalen. Montage unter Plastik, Fieberglas, Glas oder Stoff beeinträchtigt die Signale nicht. Die mitgelieferte wasserabweisende Montagebox muss immer benutzt werden.
  • Seite 4: Kabelnetz Für Asset Light Ohne Temperaturfühler

    2 Kabelnetz für Asset Light ohne Temperaturfühler Asset Light wird mit folgenden Kabeln geliefert: Kabelbeschreibung Farbe Funktion Bemerkung Lila Nicht benutzt Dallas 1-wire – für Temperaturfühler Blau Nicht benutzt Ausgang Grau Nicht benutzt Eingang Braun Kl. 15 Zündung Zündung (muss angeschlossen werden – ist kein Zündungssignal im...
  • Seite 5: Kabelnetz Für Asset Pro Mit One-Wire Temperaturfühler

    3 Kabelnetz für Asset Pro mit one-wire Temperaturfühler Asset Pro mit one-wire Temperaturfühler wird mit folgenden Kabeln geliefert: Kabelbeschreibung Farbe Funktion Bemerkung Lila Temperatur Dallas 1-wire – für Temperaturfühler Orange TX (RS 232) Für Thermo-King/Carrier benutzen Grün RX (RS 232) Für Thermo-King/Carrier benutzen Schwarz/weiß...
  • Seite 6: Kabel Für One-Wire Temperaturfühler

    • Bei der Ausblasungsluft beim Kühlaggregat • Zentral im Lastraum platziert AddSecure empfiehlt, dass Sie die Platzierung der Fühler mit dem Kunden abstimmen. Montage/Fixierung von Temperaturfühlern Die Temperaturfühler müssen so befestigt/fixiert werden, dass die Fühler nicht Überlastungen ausgesetzt werden. Der Fühlerkopf muss frei liegen, was bedeutet, dass der Fühlerkopf nicht mit z.B. einem Beschlag, Kleber oder sonstigem bedeckt werden darf.
  • Seite 7: Kabellose Fühler

    Bei Montage von mehreren Temperaturfühlern Asset Pro ist für den Anschluss von bis zu 8 externen Temperaturfühlern vorbereitet. Bei Montage von weiteren Temperaturfühlern müssen diese parallel verbunden werden. Weißes Kabel zu weißem Kabel und braunes Kabel zu braunem Kabel. Wenn notwendig, können die Kabel verlängert werden. Alle Lötstellen müssen isoliert werden. 4 Kabellose Fühler Bei der Montage von kabellosen Fühlern darf die Asset Einheit NICHT in der Kabine des LKW platziert werden.
  • Seite 8: Kabelloser Temperaturfühler

    Kabelloser Temperaturfühler Ein kabelloser Temperaturfühler besteht aus nur einem Teil, dem Fühler. Die Reichweite variiert je nach Materialien zwischen und neben dem Fühler und der Asset Einheit. Zum Beispiel kann eine Asset Einheit NICHT in der Kabine des LKWs verbaut werden und mit dem Fühler kommunizieren. Achtung! Notieren Sie die Seriennummer des Fühlers, welche auf der Rückseite des Fühlers vermerkt ist.
  • Seite 9: Ein- Und Ausschalten Der Einheit Und Lichtdioden-Status

    5 Ein- und Ausschalten der Einheit und Lichtdioden-Status Ein-/Aus-Knopf USB-Eingang Ladegerät • Zum Ausschalten darf die Einheit nicht 230 V. Ladegerät und 12/24 V. mit einer Stromquelle verbunden sein. Zigaretten-anzünder Ladegerät • Halten Sie den Knopf für 5 Sek. gedrückt, als Zubehör erhältlich Gelb bis die gelbe Diode in einem anderen...
  • Seite 10: Carrier Transicold

    7 Carrier Transicold Datenlogger, Datacold 500, 600 und EuroScan X2 7.1.1 Einbau Die Asset Pro Einheit kann auf der Rückseite des Datenloggers montiert werden. Die Einheit muss mit den Seiten bündig sein. Stellen Sie sicher, dass genug Platz für das Druckerkabel vorhanden ist. 7.1.2 Anschluss...
  • Seite 11: Zündungsanschluss

    7.1.3 Zündungsanschluss Das Zündungssignal (braun – Pin 12) kann den 24 Volt des Anhängers (Licht) angeschlossen werden. Es wird dann anzeigen, ob der Anhänger an einen LKW mit eingeschaltetem Licht angekoppelt ist. Anhänger und Datenlogger haben unterschiedliche Masse. Denken Sie daran einen 1 kOhm Widerstand R2 zu montieren.
  • Seite 12: Thermo King

    8 Thermo King Datenlogger DAS / SR2 / CargoWatch 8.1.1 Serielle RS 232 Verbindung zu CargoWatch. Löten Sie die TX und RX Verbindungen an den Stecker auf dem Kontrollboard oder benutzten Sie einen speziellen Stecker für den gleichzeitigen Druckeranschluss. Der 1 kOhm Widerstand R1 stellt sicher, dass der CargoWatch Druckeranschluss nicht blockiert ist, wenn die Asset Pro Einheit parallel mit dem Druckeranschluss verbunden wird.
  • Seite 13: I-Box

    i-Box...
  • Seite 14: Hultstein

    9 Hultstein HUK Datenlogger Um mit einem HUK zu verbinden wird ein männlicher DB8 Stecker benötigt. Die Stromversorgung ist wie gewöhnlich anzuschließen. PINOUT Asset Green Orange Black Jumper zwischen 7 & 8...
