8 Thermo King
8.1
Datenlogger DAS / SR2 / CargoWatch
8.1.1

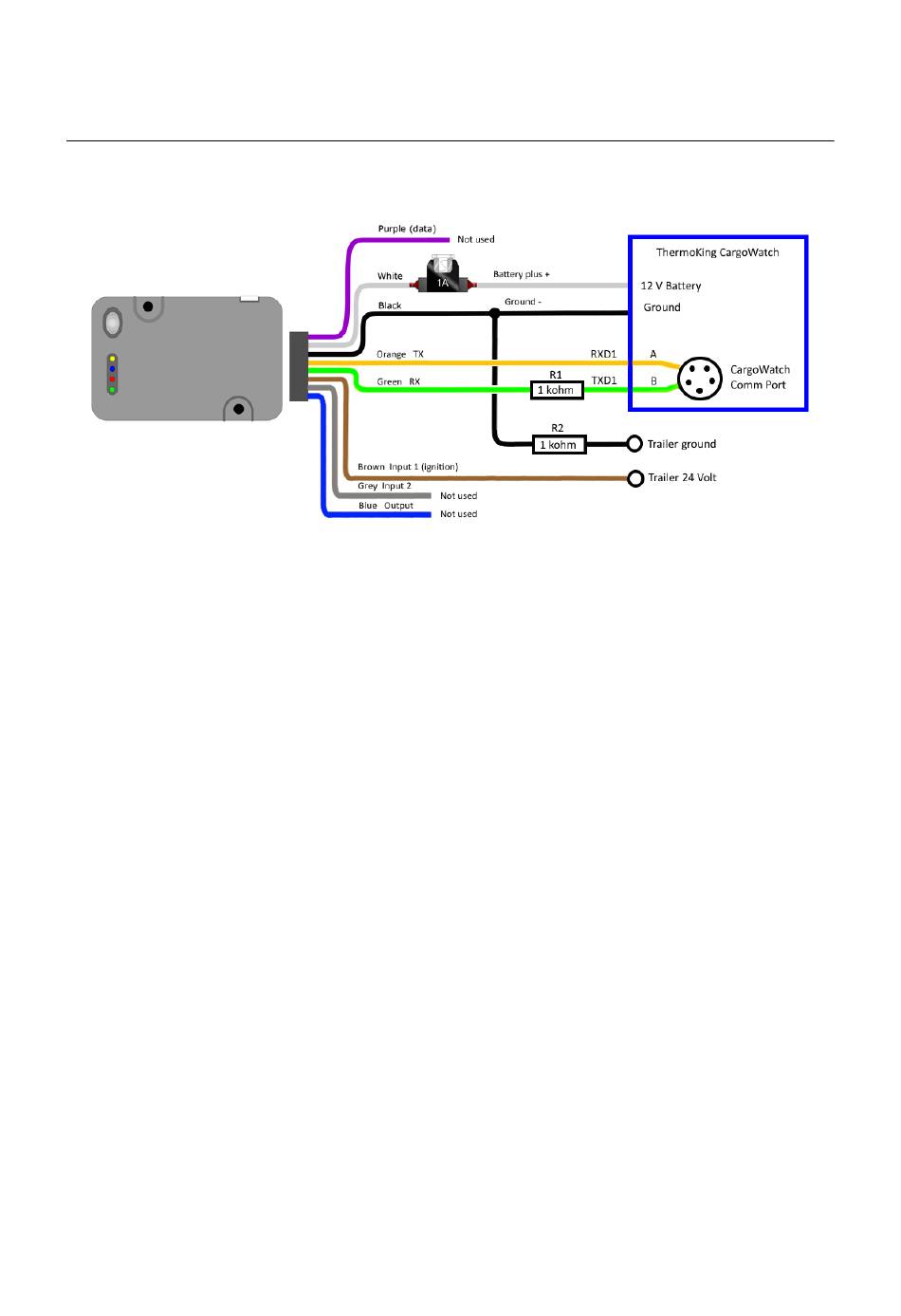

Serielle RS 232 Verbindung zu CargoWatch.
Löten Sie die TX und RX Verbindungen an den Stecker auf dem Kontrollboard oder benutzten Sie einen
speziellen Stecker für den gleichzeitigen Druckeranschluss.
Der 1 kOhm Widerstand R1 stellt sicher, dass der CargoWatch Druckeranschluss nicht blockiert ist,
wenn die Asset Pro Einheit parallel mit dem Druckeranschluss verbunden wird. Wenn die Asset Pro
Einheit mit einem Stecker in den Druckeranschluss montiert ist, ist R1 nicht notwendig.
8.1.2
Zündungsanschluss
Das Zündungssignal (braun – Pin 12) kann den 24 Volt des Anhängers (Licht) angeschlossen werden. Es
wird dann anzeigen, ob der Anhänger an einen LKW mit eingeschaltetem Licht angekoppelt ist.
Anhänger und Datenlogger haben unterschiedliche Masse. Denken Sie daran einen 1 kOhm
Widerstand R2 zu montieren. An LKWs ist die Masse normalerweise nicht unterschiedlich, daher wird
der Widerstand hier nicht benötigt.
Das Zündungssignal kann auch an die Zündung der Kühlmaschine angeschlossen werden, um
anzuzeigen, ob die Kühlmaschine läuft.
Wenn diese Option nicht genutzt wird, muss das braune Kabel mit dem weißen Kabel verbunden
werden (CargoWatch 12 Volt).
8.1.3
Konfiguration des Datenloggers
(Wird später beschrieben)
8.1.4
System Konfiguration
Notieren Sie die Platzierung und die Namen der unterschiedlichen Temperaturfühler und Set-Punkte.
Dieses wird für die System Konfiguration benötigt.
10
