in.hub pSYS Betriebsanleitung
Partikelmesssystem
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für in.hub pSYS
Inhaltszusammenfassung für in.hub pSYS

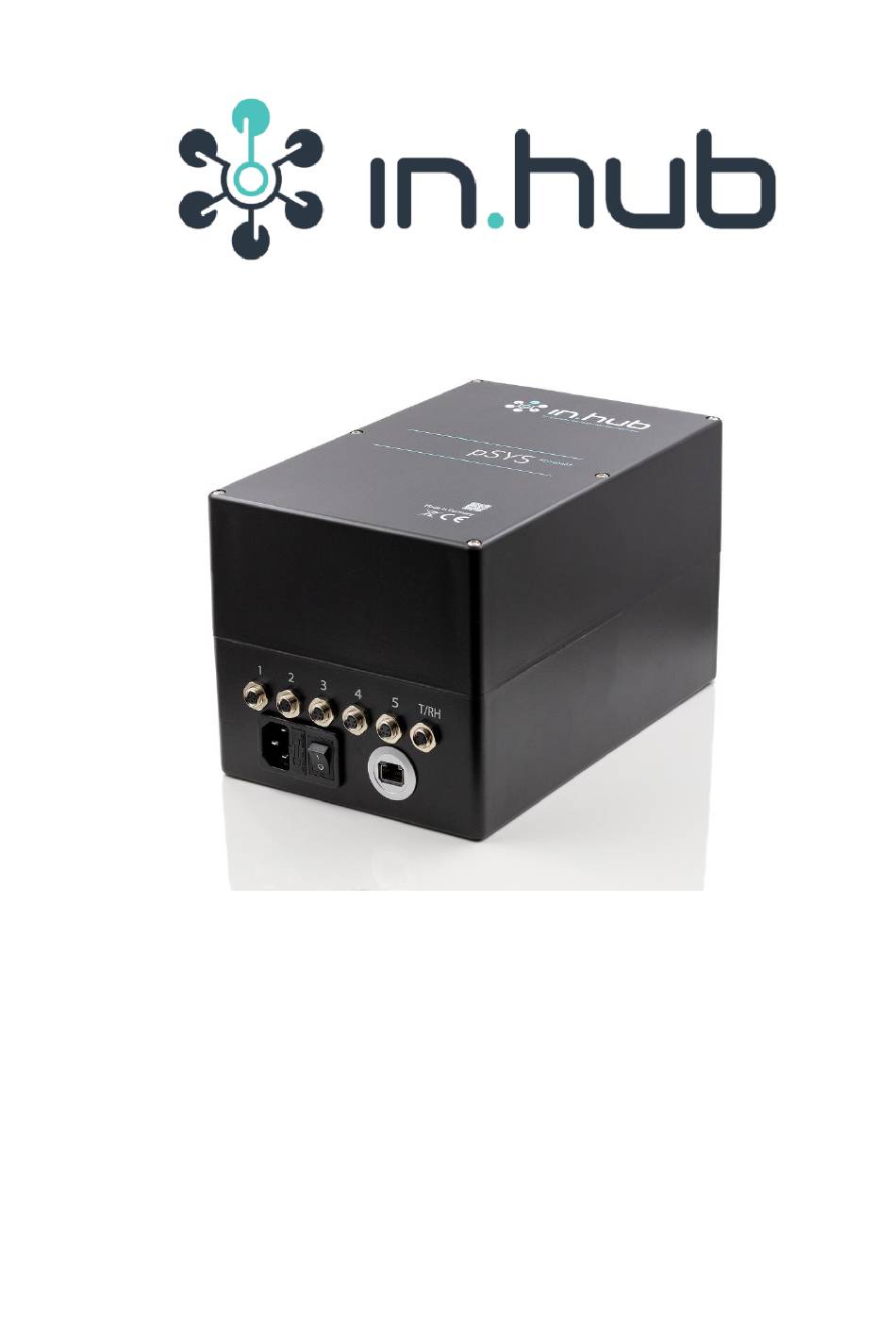

- Seite 1 Betriebsanleitung Partikelmesssystem pSYS Business-Edition Version 1.3 /August 2020...
-
Seite 2: Vorwort
Vorwort Diese Betriebsanleitung enthält alle Informationen, die Sie für die Inbetriebnahme und die Nutzung der jeweiligen Ausführung des Partikelmesssystems pSYS benötigen. Dieses Handbuch richtet sich sowohl an Personen, die das Gerät selbst in Betrieb nehmen und mit anderen Einheiten (Automatisierungssysteme, mobile Endgeräte, Personal Computer, etc.) verbinden, als auch an Service- und Wartungstechniker, die Erweiterungen einbauen oder Fehleranalysen durchführen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort .......................................... I Inhaltsverzeichnis ....................................II Abbildungsverzeichnis ..................................III Rechtliche Hinweise ............................. 1 Allgemeine Gebrauchsinformation ......................3 Allgemeine Gebrauchshinweise........................3 Bestimmungsgemäße Verwendung ......................3 Sicherheitsanforderungen ..........................3 Netzwerksicherheit ............................3 Entsorgung ................................3 Service & Support ............................... 3 Allgemeine Produktinformationen ......................4 Allgemeine Produktbeschreibung ...................... -
Seite 4: Abbildungsverzeichnis
Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1: Ansichten des Messsystems pSYS Kompakt ....................6 Abbildung 2: Einbaupositionen des Partikelsensors ......................7 Abbildung 3: Anschluss Sensorkabel an Partikelsensor ....................8 Abbildung 4: Montagehinweise Temperatur- und Feuchtesensor ................8... -
Seite 5: Rechtliche Hinweise
Rechtliche Hinweise Warnhinweiskonzept Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise zu Ihrer persönlichen Sicherheit sind durch ein Warndreieck gekennzeichnet, Hinweise zu Sachschäden sind ohne Warndreieck dargestellt. Je nach Gefährdungsstufe werden die Warnhinweise in abnehmender Reihenfolge wie folgt dargestellt: Bedeutet, dass der Tod oder schwere Körperverletzung eintreten kann, WARNUNG... -
Seite 6: Erforderliche Grundkenntnisse
Dokumentationen vorgesehenen Einsatzfällen verwendet werden. Falls Fremdprodukte und –komponenten zum Einsatz kommen, müssen diese von in.hub empfohlen bzw. zugelassen sein. Der einwandfreie und sichere WARNUNG Betrieb der Produkte setzt sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus. -
Seite 7: Allgemeine Gebrauchsinformation
2 Allgemeine Gebrauchsinformation Allgemeine Gebrauchshinweise Die in.hub GmbH übernimmt keine Haftung für Fehlfunktionen des Gerätes, die infolge unsachgemäßer Handhabung, mechanischer Beschädigung, fehlerhafter Anwendung und nicht zweckgebundener Verwendung entstehen. Bei unsachgemäßer Handhabung des Geräts kann die Lebensdauer des Produkts erheblich reduziert werden. -
Seite 8: Allgemeine Produktinformationen
3 Allgemeine Produktinformationen Allgemeine Produktbeschreibung Das Partikelmesssystem pSYS ist eine plug & play Lösung zur kontinuierlichen und lückenlosen Erfassung und Auswertung von Staubkonzentrationen der Staubklassen PM 1 bis PM 10 an bis zu 5 Messpunkten. Aufeinander abgestimmte Hardware- Softwarekomponenten ermöglichen... -
Seite 9: Lieferumfang
Lieferumfang Überprüfen Sie nach dem Auspacken den Lieferumfang des Messsystems pSYS Business-Edition Folgende Teile sollten vollständig vorhanden sein: 1x Messsystem pSYS Business-Edition 5x Partikelsensoren 5x Sensorhalter für Partikelsensor 5x Kabel für Partikelsensor -10m 1x Temperatur- & Feuchtesensor mit 10m Kabel 1x Kaltgerätekabel... -
Seite 10: Aufbau Des Gerätes
Aufbau des Gerätes Abbildung 1: Ansichten des Messsystems pSYS Kompakt Anschlussbuchsen für Partikelsensor 1 bis 5 Anschlussbuchse für Temperatur- und Feuchtesensor Anschlussbuchse für Kaltgerätekabel Sicherung AN/AUS Schalter Ethernetschnittstelle... -
Seite 11: Montage
4 Montage Gerätemontage Das Partikelmesssystem pSYS ist für die Montage in innenliegenden Industrieumgebungen vorgesehen. Für den sicheren Gebrauch ist das Gerät waagerecht oder senkrecht mit den am Gehäuse befindlichen Befestigungslaschen über Bodenniveau anzubringen. Montage Partikelsensor Für eine optimale Messung der Partikel sind die Sensoren nahe der Partikelquellen zu montieren, so das ein Einzug der Partikel durch den Ansaugkanal erfolgen kann. -
Seite 12: Montage Temperatur- Und Feuchtesensor
Abbildung 3: Anschluss Sensorkabel an Partikelsensor Montage Temperatur- und Feuchtesensor Die Montage des Kombinationssensors für Temperatur und Feuchtigkeit erfolgt über die dafür vorgesehenen Montagelöcher, die sich diagonal am Gehäuse befinden wie in Abbildung 4 zu sehen. Der Sensor sollte mit seinem Messfühler freien Zugang zum Umfeld haben und nicht verdeckt sein. Abbildung 4: Montagehinweise Temperatur- und Feuchtesensor... -
Seite 13: Anschluss Der Sensoren
Anschluss der Sensoren Nachdem Sie die Sensoren montiert haben und die dafür vorgesehenen Kabel am Sensor angesteckt wurden, sind diese nun am Gerät anzuschließen. Die Partikelsensoren sind an den Anschlüssen S1 bis S5 und der Temperatur- Feuchtesensor am Anschluss RH/T, siehe Abbildung 1, anzuschließen. Achten Sie darauf, dass die Stecker mittels des Drehgewindes an den Anschlussbuchsen festgeschraubt werden. -
Seite 14: Technische Daten
7 Technische Daten Partikelgrößen 0,3µm – 10µm Partikelklassen PM 1; PM 2.5; PM 4; PM 10 Konzentration 1 µg/m – 1000 µg/m Genauigkeit ±10 µg/m @ 0 – 100 µg/m ±10% @ 100 µg/m – 1000 µg/m Auflösung 1 µg/m Messintervall 1 Minute Zulässiger Einsatzbereich...
