Montage
2. Montage des viveroo one kiosk mit einem PoE Adapter.
Adapter für iPads mit einem Lightning-Connector.
! Sollten Sie ein iPad Pro mit USB-C Adapter verwenden, schauen Sie bitte bei Punkt 2.6

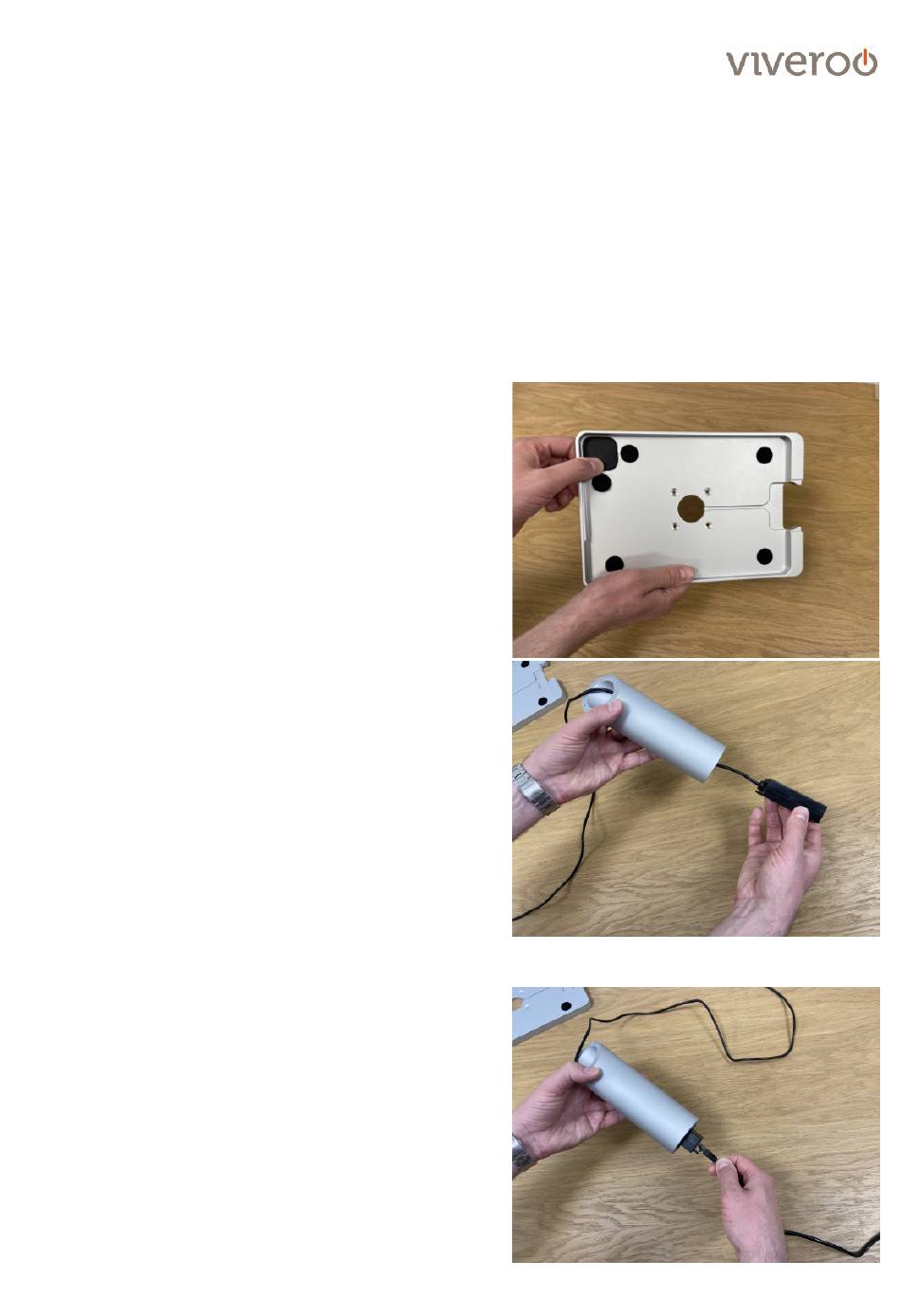

Schritt 2.1
Stellen Sie sicher dass auf der Blende alle Filzpunkte an
der entsprechenden Stelle aufgeklebt sind. Setzen Sie
den Verschluss für die Kameraaussparung ein.
Schritt 2.2
Führen Sie den PoE Adapter durch das Standrohr.
! Hinweis: Achten Sie darauf dass das Kabel so
eingelegt ist, dass der Lightning Adapter zur
abgeschrägten Seite des Rohres verläuft und der PoE
Adapter zur rechtwinkligen.
Schritt 2.3
Verbinden Sie den PoE Adapter mit Ihrem LAN Kabel.
! Hinweis: Falls das LAN Kabel schon vorher mit Ihrem
Switch/Injektor verbunden sein muss, führen Sie das
LAN Kabel vorher schon durch die Bodenplatte des
one kiosk.
one kiosk, Produkt- und Montageanleitung, Seite von
8
11
Diese Schritte beschreiben die Montage mit dem PoE
