Montage

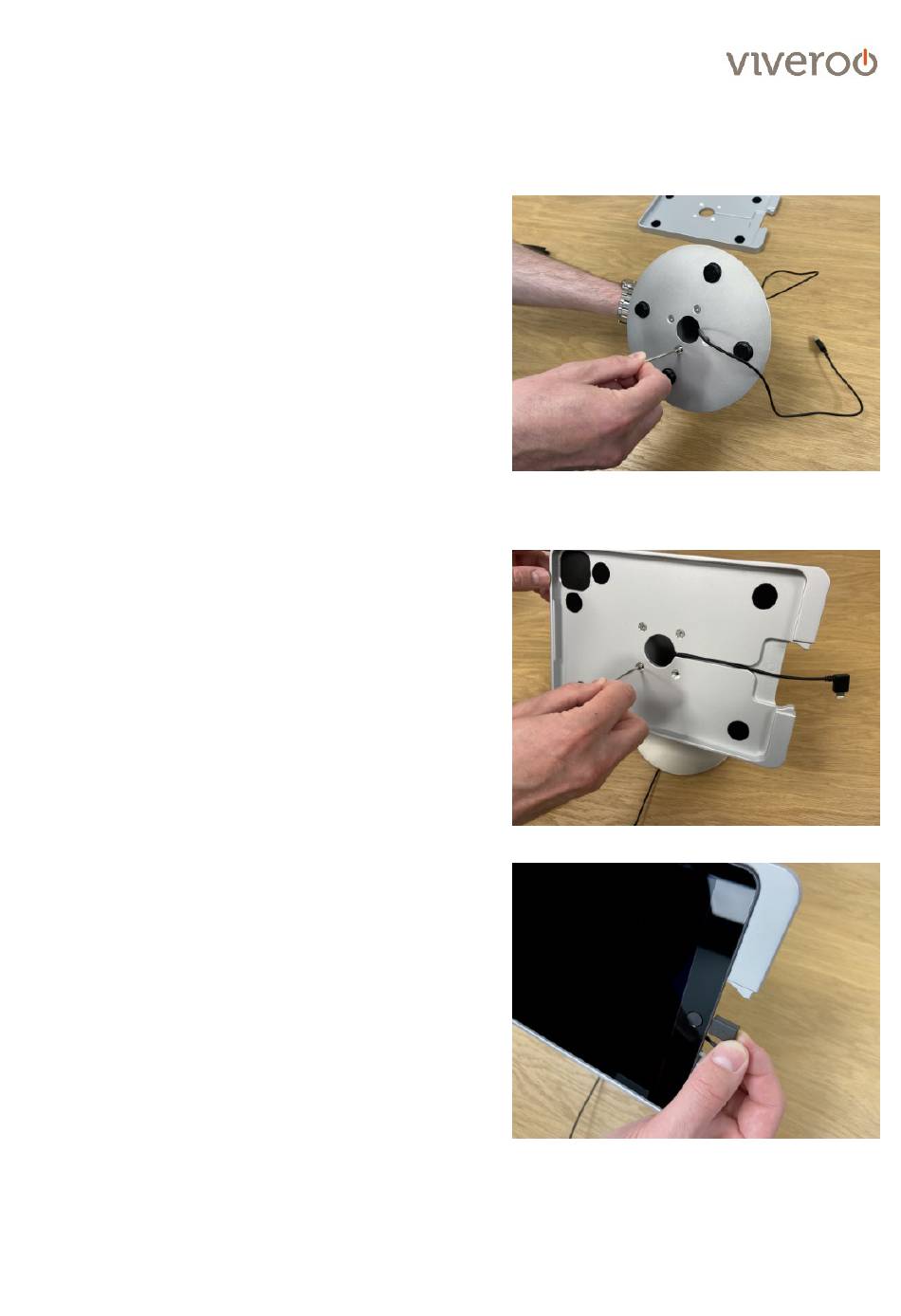

Schritt 1.3
Verschrauben Sie das Standrohr mit dem Standfuß.
! Hinweis: Der Standfuß wird an der rechtwinkligen
Seite des Rohres Montiert.
Schritt 1.4
Führen Sie nun das Kabel durch die Aussparung in der
Blende und verschrauben Sie diese anschließend auf
dem Standrohr.
! Hinweis: Das Kabel können Sie bereits in diesem
Schritt in den Kabelkanal einlegen. Die Ausführung des
Kabels sollte auf der rechten Seite sein.
! Hinweis: Die Blende kann entsprechend auch im
Hochformat montiert werden.
Schritt 1.5
Legen Sie das iPad in die Halterung ein und stecken Sie
den Lightning Connector ein.
! Hinweis: Achten Sie darauf dass das Kabel im
vorgesehenen Kabelkanal liegt, damit das iPad gerade
in der Halterung sitzt.
one kiosk, Produkt- und Montageanleitung, Seite von
6
11
