Inhaltszusammenfassung für viveroo one kiosk

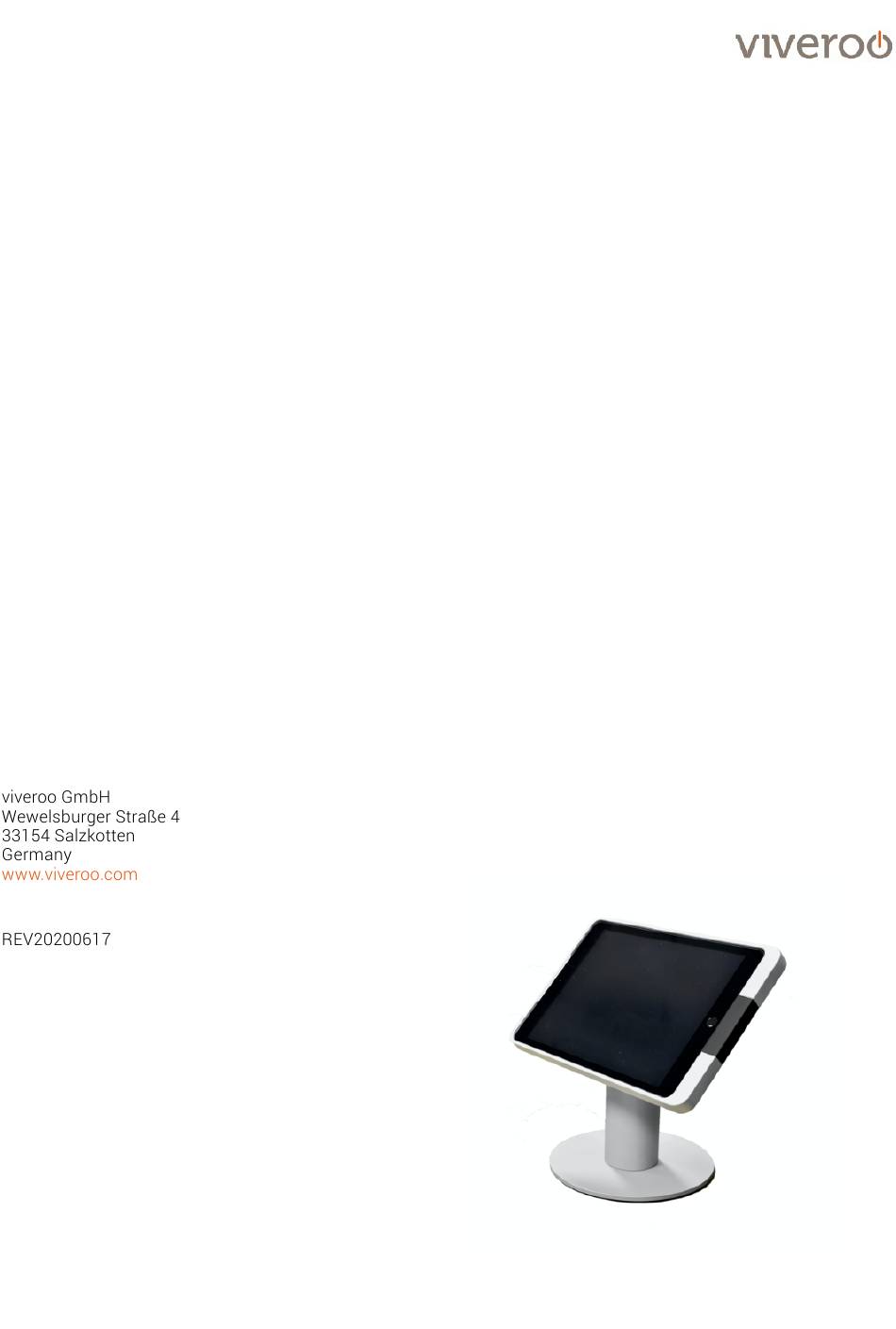

- Seite 1 Produkt- und Montageanleitung one kiosk...
-
Seite 2: Sicherheitshinweise
Die maximale Aufstellhöhe beträgt 2.000m. Die Verantwortung für den geeigneten Montageort und die sichere Montage vom one kiosk liegt einzig beim Verarbeiter. Dies gilt auch bei Montage in bewegten Teilen wie z. B. Türen. Grundsätzlich hat der Verarbeiter alle sicherheitstechnischen Prüfungen vorzunehmen und nachzuweisen. -
Seite 3: Technische Daten
Technische Daten - Bedienungsanleitung one kiosk Lieferumfang - one kiosk Rahmen aus einem Block Aluminium gefräst und lackiert - Standrohr aus Aluminum gefräst (lackiert) - Aluminium-Standfuß lackiert, mit Gummi- und Filzpunkten - Verschlusskappe zum Schutz des iPads vor Entnahme und Diebstahl... - Seite 4 Montageanleitung Montage des one kiosk mit Ladekabel (Lightning und USB-C) Seite 5-7 Montage des one kiosk mit PoE Adapter Seite 8-9 Falls Sie ein iPad Pro mit USB-C Anschluss in Kombination mit einem PoE Adapter verwenden, beachten Sie bitte nur Punkt 2.6 Montage des Zubehör „Scanning Modul“...
-
Seite 5: Montage
Abbildungen und Texte sind exemplarisch. Je nach iPad und USB-Anschluss können andere Netzteile oder Kabel geliefert werden. 1. Montage des viveroo one kiosk mit einem Ladekabel. Bei dem Einsatz eines iPad Pro mit USB-C Anschluss erfolgt die Montage entsprechend, es wird lediglich anstatt des Lightning-USB-Kabels ein USB-C Kabel eingesetzt. Sollten Sie einen PoE Adapter einsetzen schauen Sie bitte unter 2 (Seite 8-9). - Seite 6 Legen Sie das iPad in die Halterung ein und stecken Sie den Lightning Connector ein. ! Hinweis: Achten Sie darauf dass das Kabel im vorgesehenen Kabelkanal liegt, damit das iPad gerade in der Halterung sitzt. one kiosk, Produkt- und Montageanleitung, Seite von...
- Seite 7 Verdecken Sie den Lightning Adapter mit der Verschlusskappe. Schritt 1.7 Fixieren Sie die Verschlusskappe mit den beigelegten Schrauben. Das iPad kann nun nicht mehr aus der Halterung entnommen werden ohne die Schrauben der Verschlusskappe zu lösen. one kiosk, Produkt- und Montageanleitung, Seite von...
- Seite 8 Montage 2. Montage des viveroo one kiosk mit einem PoE Adapter. Diese Schritte beschreiben die Montage mit dem PoE Adapter für iPads mit einem Lightning-Connector. ! Sollten Sie ein iPad Pro mit USB-C Adapter verwenden, schauen Sie bitte bei Punkt 2.6 Schritt 2.1...
- Seite 9 PoE darstellen, führen Sie die Montage gemäß 1. (Seite USB-C 5 bis 7) durch. Stecken Sie anschließend den PoE Adapter für USB-C an das Kabel an und verbinden Sie diesen mit Ihrem LAN Kabel. one kiosk, Produkt- und Montageanleitung, Seite von...
- Seite 10 Standrohr angeschraubt. Der Kabelauslass führt somit zur linken Seite. ! Hinweis zu 1.4: Ein optimales Nutzen der Scanfunktion ist nur bei einer Montage im Querformat möglich. Nur so entsteht die Scanfläche unterhalb des Halters. one kiosk, Produkt- und Montageanleitung, Seite...
-
Seite 11: Gewährleistung
Gewährleistung bis zum Ende der ursprünglichen Gewährleistung oder sechs Monate ab dem Reparatur/Austauschdatum - je nachdem, was früher eintritt. Sollte Ihr one kiosk doch einmal nicht wie gewünscht funktionieren, Mangelansprüche und wenden Sie sich bitte mit der Originalrechnung unter Angabe der Mangelvalidierung Seriennummer und einer Beschreibung der Funktionsstörung an Ihren...
