ELRO CZ30RIP11S Bedienungsanleitung
Camera security set
Vorschau ausblenden
Andere Handbücher für CZ30RIP11S:
- Schnellstartanleitung (2 Seiten) ,
- Schnellstartanleitung (2 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für ELRO CZ30RIP11S
Inhaltszusammenfassung für ELRO CZ30RIP11S

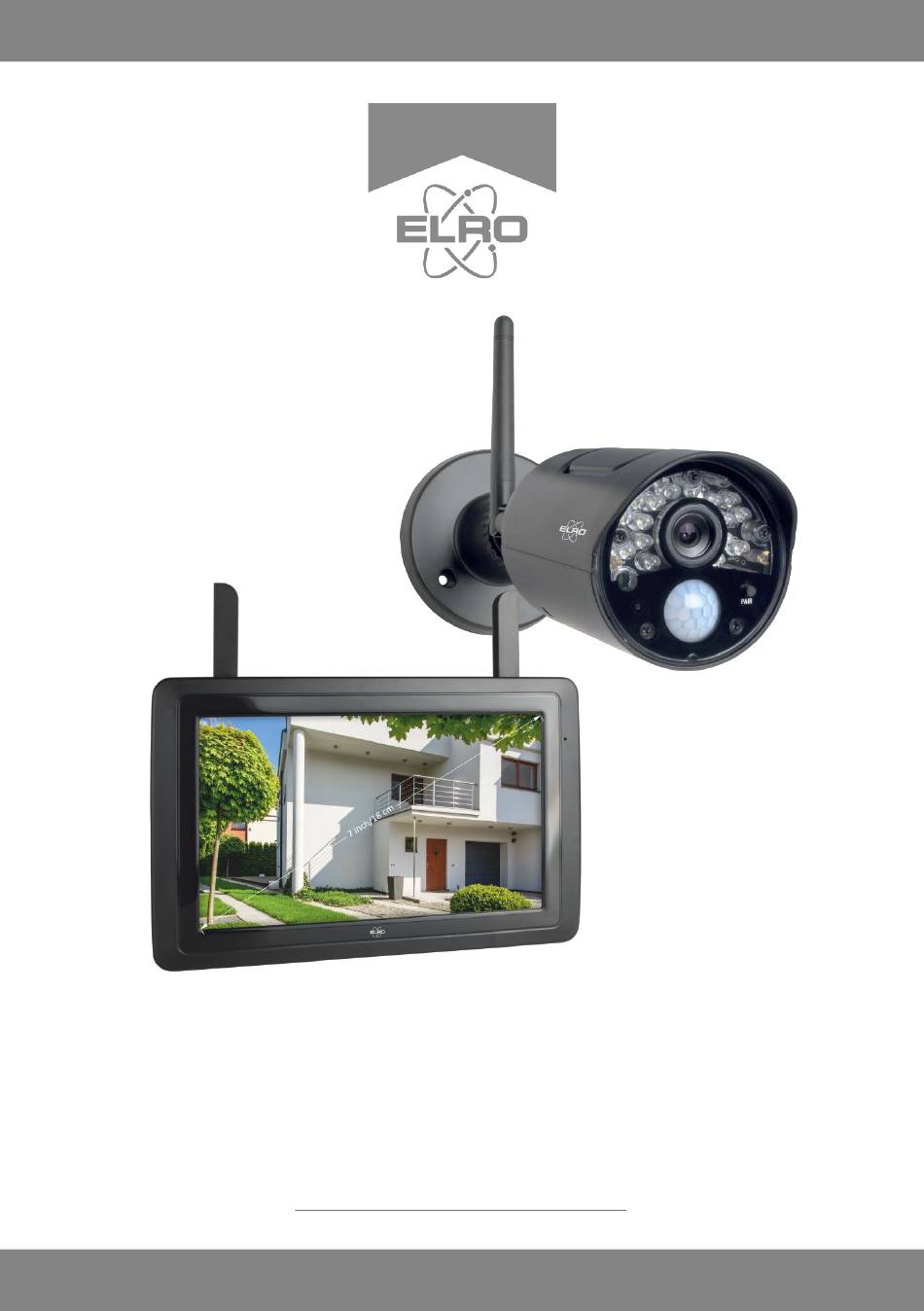

- Seite 1 CZ30RIP11S Manual Version: A CAMERA SECURITY SET Home is not a place, it’s a feeling CZ30RIP11S CZ30RIP11S Manual Version: V1...
-
Seite 2: Inhaltsverzeichnis
4.5.3 Einstellung Netzwerk – Information ................- 12 - 4.6 Firmware Upgrade ......................- 12 - 5. ELRO Monitoring App ........................ - 13 - 6. Übersicht App & Symbole ......................- 14 - 7. App-Verwaltung & Einstellungen ....................- 15 - 7.1 Gerät bearbeiten ........................ - Seite 3 7.2 Ereignisse anzeigen ......................- 16 - 7.3 Snapshots ansehen ......................- 17 - 8. FAQ ............................- 17 - 9. Spezifikationen .......................... - 17 - 9.1 Kamera-Spezifikationen ..................... - 17 - 9.2 Monitor-Spezifikationen ....................- 18 - Symbole ............................- 18 - - 2 -...
-
Seite 4: Einleitung
Aufhängen im Freien. Die Kamera ist mit einem Bewegungsmelder ausgestattet, sodass erst nach der Erkennung die Bildverarbeitung aktiviert wird. • Zubehör Das Set ist zu einem Sicherheitssystem mit 4 Kameras erweiterbar. Die zusätzliche ELRO CC30RXX Sicherheitskamera ist separat erhältlich. Verpackungsinhalt • Monitor 7 zoll / 17 cm •... -
Seite 5: Übersicht Monitor & Symbole
Übersicht Monitor & Symbole Antennen; für optimalen drahtlosen Empfang Power-Taste; zum EIN- und AUSSCHALTEN einige Sekunden lang gedrückt halten * Kurzes Drücken in der EIN-Position, um den By/Scan-Modus aufzurufen Tischstandard Lautsprecher UID-Nummer / QR-Code; zur Verbindung mit dem Smartphone / Tablet Internet;... - Seite 6 SIGNALANZEIGER SD-KARTE Sichtbar, wenn eine SD-Karte in den Monitor eingelegt ist. Drücken Sie auf die SD-Karte, um die aufgezeichneten Bilder anzusehen. Blau; es ist Platz für eine Aufnahme vorhanden Rot; die SD-Karte ist voll. NEUE AUFNAHMEANZEIGE Es wurden neue Aufnahmen auf der SD-Karte gespeichert. AUFNAHMEANZEIGE Rot blinkend;...
-
Seite 7: Übersicht Kamera
ZOOM-ANZEIGE Wählen Sie 1 der 5 Bereiche zum Zoomen aus. TALK BACK-ANZEIGE Symbol erscheint, wenn "Gegensprechanlage", siehe 9, gedrückt wird SEQUENZANZEIGE Automatischer Kanalwechsel. DATUM & UHRZEIT (J/M/T - H/M/S) VOLUMEN-ANZEIGE Symbol erscheint, wenn "Lautstärkeregeler", siehe 8, verwendet wird. KANAL WECHSELN Manuelles Umschalten zwischen Kanälen. -
Seite 8: Kamerainstallation
Kamerainstallation Wichtig • Prüfen Sie vor der Montage die Leistung der Kamera, indem Sie das Bild auf dem Monitor von der gleichen Stelle/Position aus betrachten, an der die Kamera montiert wird. • Der Standort muss staubfrei sein und darf sich nicht in Sichtweite einer starken Lichtquelle oder direkter Sonneneinstrahlung befinden. -
Seite 9: Navigation
Wenn Sie auf diese Schaltfläche tippen, kehren Sie zum vorherigen Bildschirm zurück. 1. Licht Einstellungen Die ELRO CZ30RIPS hat keine Beleuchtung. Sind Sie auf der Suche nach einem Kamerasystem mit Beleuchtung? Dann verweisen wir Sie gerne auf unsere CZ60RIPS mit Color Night Vision. -
Seite 10: Allgemeine Einstellungen
4. Allgemeine Einstellungen Der Bildschirm Allgemeine Einstellungen enthält 6 Unterabschnitte, die weitere Unterabschnitte enthalten können. In diesen Unterabschnitten können Sie die Funktionen Ihres Systems einstellen. Sie können Kameras ein- und ausschalten, ein bestimmtes Schema für spezielle Kameras einrichten, Datum und Uhrzeit einstellen sowie die Empfindlichkeit für die Bewegungserkennung festlegen. -
Seite 11: Einstellungen Kamera - Ein / Aus
4.1.2 Einstellungen Kamera – Ein / Aus Wenn Sie eine Kamera zu Ihrem System hinzufügen, koppeln Sie die Kamera an den Monitor, und das System schaltet sie automatisch ein. Möglicherweise möchten Sie eine gekoppelte Kamera vorübergehend ausschalten. Obwohl die Kamera ausgeschaltet ist, ist sie noch immer gekoppelt. -
Seite 12: Einstellungen Kamera - Datei Überschreiben
4.2.3 Einstellungen Kamera – Datei überschreiben Mit dieser Funktion können Sie das System so einstellen, dass die ältesten Dateien automatisch überschrieben werden, sobald die SD-Karte voll ist. Dadurch können Sie die Aufzeichnung fortsetzen. Wenn Sie das Überschreiben nicht erlauben, wird die Aufzeichnung gestoppt, sobald die SD-Karte voll ist. -
Seite 13: Einstellung Netzwerk - Erweiterte Einstellungen
4.5.1 Einstellung Netzwerk – Erweiterte Einstellungen Hier können Sie DHCP Dynamic Host Configuration Protocol oder STATIC (feste) IP- Adresse wählen. DCHP ist die am häufigsten vorkommende Verbindung. Ihr Router weist Ihrem System automatisch eine IP-Adresse zu. Statische IP ist für diejenigen, die die Möglichkeit haben, eine IP-Adresse für ihr System anzugeben. -
Seite 14: Elro Monitoring App
Schließen Sie den Monitor mit dem mitgelieferten Ethernet-Kabel an Ihr Modem an. Denken Sie auch an den Adapter. Siehe 6 und 7 "Übersicht Monitor und Symbole". • Laden Sie die kostenlose ELRO Monitoring App herunter und installieren Sie diese auf Ihrem Smartphone oder Tablet. (App Store / Google Play). -
Seite 15: Übersicht App & Symbole
• De Das hinzugefügte ELRO Monitoring ist jetzt online, tippen Sie darauf. Anschließend werden Sie aufgefordert, das Standardpasswort zu ändern. Sobald ein neues Passwort eingegeben und bestätigt wurde, erscheint das Bild, das die Kamera sieht, in der App. 6. Übersicht App & Symbole Dieses Symbol zeigt an, welcher Kamerakanal ausgewählt wurde. -
Seite 16: App-Verwaltung & Einstellungen
Über den Lautsprecher können Sie die Umgebungsgeräusche der Kamera hören. Grau ist ausgeschaltet; Sie hören nichts. Blau ist eingeschaltet. Über das Mikrofon können Sie mit der Person sprechen, die sich bei der Kamera meldet. Grau ist ausgeschaltet, blau ist eingeschaltet. Beleuchtungsfunktion - Diese Funktion ist für das Kameraüberwachungsset CZ30RIPS nicht anwendbar. -
Seite 17: Gerät Bearbeiten
7.1 Gerät bearbeiten Hier können Sie den Namen ELRO Monitoring in beispielsweise "Kamera Auffahrt" ändern Erweiterte Einstellungen \ ERWEITERT Hier können Sie das Passwort ändern und bestätigen. Videoeinstellungen \ Videoqualität Videoqualität wählt das Format in Pixeln aus. Je größer das Format, desto mehr... -
Seite 18: Snapshots Ansehen
Snapshots zu löschen. 8. FAQ Sollten trotz dieser ausführlichen Bedienungsanleitung Fragen unbeantwortet bleiben, wenden Sie sich bitte an unsere Website www.elro.eu und schauen Sie, ob Sie die Antwort unter "Häufig gestellte Fragen" (FAQ) finden. 9. Spezifikationen 9.1 Kamera-Spezifikationen Frequenzbereich : 2400MHz~2483.5MHz... -
Seite 19: Monitor-Spezifikationen
Lesen Sie das Handbuch (b) vor der Verwendung und bewahren Sie es für die zukünftige Verwendung und Wartung an einem sicheren Ort auf. Für die Garantie (c) besuchen Sie www.elro.eu. ELRO Europe | www.elro.eu Postfach 9607 - Box E800 1006 GC Amsterdam - The Netherlands...
