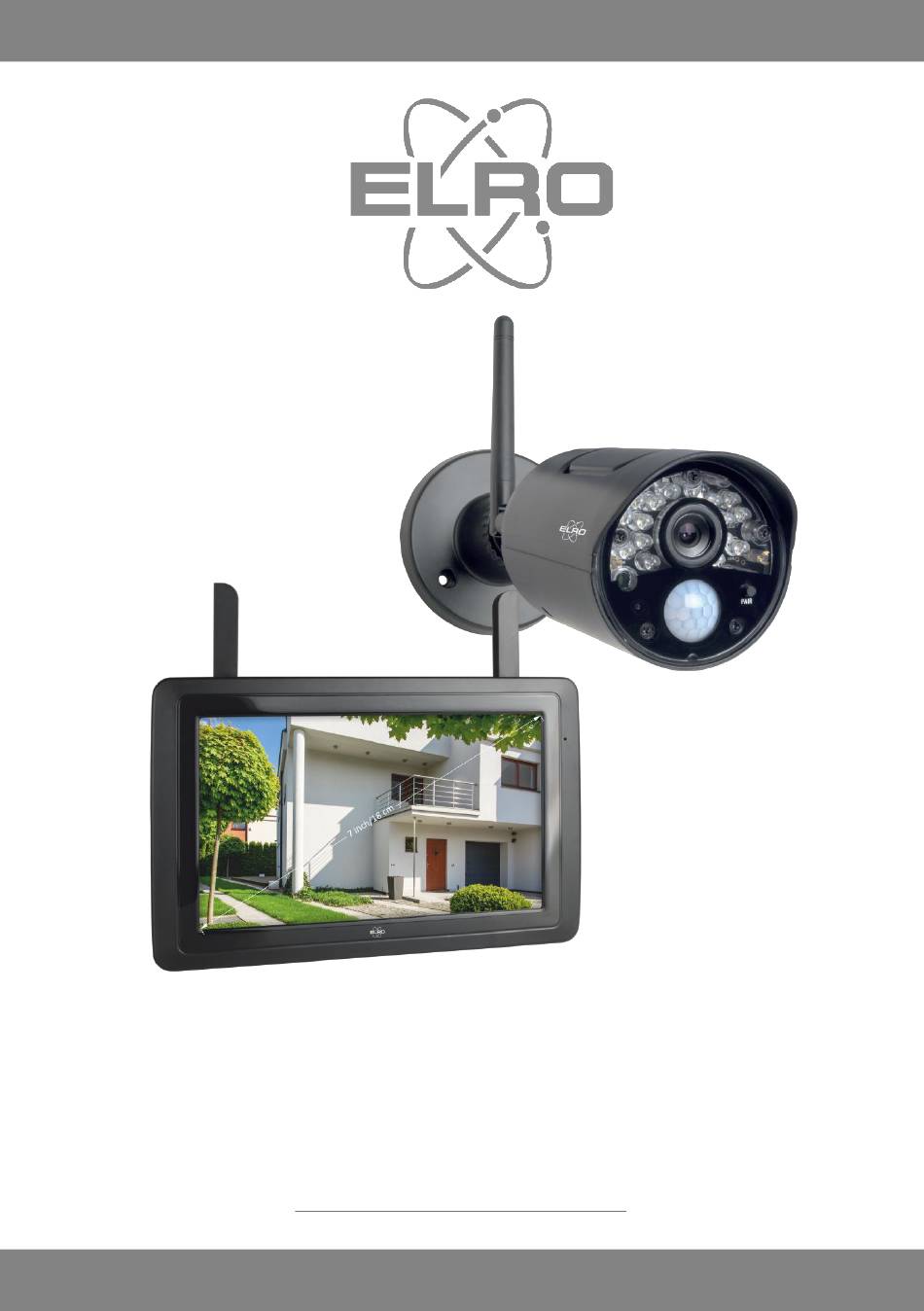

CZ30RIP11S Manual Version: A
BEDIENUNGSANLEITUNG
CAMERA SECURITY SET
Home is not a place, it's a feeling
CZ30RIP11S
CZ30RIP11S Manual Version: V2

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ELRO CZ30RIPS-4

  • Seite 1 CZ30RIP11S Manual Version: A BEDIENUNGSANLEITUNG CAMERA SECURITY SET Home is not a place, it’s a feeling CZ30RIP11S CZ30RIP11S Manual Version: V2...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Einleitung ............................- 3 - Verpackungsinhalt .......................... - 3 - Übersicht Monitor & Symbole ......................- 4 - Übersicht Kamera ........................... - 6 - SD-Karte ............................- 6 - Kamerainstallation .......................... - 7 - Kameramontage ..........................- 7 - Übersicht Menü-bildschirme ......................
  • Seite 3 5.2 Erweitern des Kamerasatzes ....................- 13 - 6. ELRO Monitoring App ........................ - 14 - 6.1 Koppeln mit der ELRO Monitoring App ................- 14 - 6.1 Übersicht App & Symbole ....................- 16 - 6.2 App-Verwaltung & Einstellungen ..................- 17 - 6.3 Gerät bearbeiten ........................
  • Seite 4: Einleitung

    Aufhängen im Freien. Die Kamera ist mit einem Bewegungsmelder ausgestattet, sodass erst nach der Erkennung die Bildverarbeitung aktiviert wird. • Zubehör Das Set ist zu einem Sicherheitssystem mit 4 Kameras erweiterbar. Die zusätzliche ELRO CC30RXX Sicherheitskamera ist separat erhältlich. Verpackungsinhalt • Monitor 7 zoll / 17 cm •...
  • Seite 5: Übersicht Monitor & Symbole

    Übersicht Monitor & Symbole ANTENNEN Ausklappen für optimalen Funkempfang ON/OFF-Taste Halten Sie die Taste einige Sekunden lang gedrückt (10-15 Sek.), um EIN oder AUS zu schalten * Kurzes Drücken in der EIN-Position, um den By/Scan-Modus aufzurufen TISCHSTANDARD LAUTSPRECHER UID-NUMMER / QR-CODE Scannen des QR-Codes zur Verbindung mit Smartphone/Tablet UTP-ANSCHLUSS Verbinden Sie den Monitor mit Ihrem Modem (Ethernetkabel im Lieferumfang enthalten)
  • Seite 6 SIGNALANZEIGER SD-KARTE Sichtbar, wenn eine SD-Karte in den Monitor eingelegt ist. Drücken Sie auf die SD-Karte, um die aufgezeichneten Bilder anzusehen. Blau; es ist Platz für eine Aufnahme vorhanden Rot; die SD-Karte ist voll. NEUE AUFNAHMEANZEIGE Es wurden neue Aufnahmen auf der SD-Karte gespeichert. AUFNAHMEANZEIGE blinkend;...
  • Seite 7: Übersicht Kamera

    ZOOM-ANZEIGE Wählen Sie 1 der 5 Gebiete zum Zoomen aus. TALK BACK-ANZEIGE Symbol erscheint, wenn "Talk" (siehe 9) gedrückt wird SEQUENZANZEIGE (SEQ) Automatischer Kanalwechsel. DATUM & UHRZEIT (J/M/T - H/M/S) VOLUMEN-ANZEIGE Symbol erscheint, wenn "Lautstärkeregelung" (siehe 8) verwendet wird. KANAL WECHSELN Manuelles Umschalten zwischen Kanälen.
  • Seite 8: Kamerainstallation

    Kamerainstallation Wichtig • Prüfen Sie vor der Montage die Leistung der Kamera, indem Sie das Bild auf dem Monitor von der gleichen Stelle/Position aus betrachten, an der die Kamera montiert wird. • Der Standort muss staubfrei sein und darf sich nicht in Sichtweite einer starken Lichtquelle oder direkter Sonneneinstrahlung befinden.
  • Seite 9: Navigation

    Wenn Sie auf diese Schaltfläche tippen, kehren Sie zum vorherigen Bildschirm zurück. 1. Licht Einstellungen Die ELRO CZ30RIPS hat keine Beleuchtung. Sind Sie auf der Suche nach einem Kamerasystem mit Beleuchtung? Dann verweisen wir Sie gerne auf unsere CZ60RIPS mit Color Night Vision.
  • Seite 10: Allgemeine Einstellungen

    4. Allgemeine Einstellungen Der Bildschirm Allgemeine Einstellungen enthält 6 Unterabschnitte, die weitere Unterabschnitte enthalten können. In diesen Unterabschnitten können Sie die Funktionen Ihres Systems einstellen. Sie können Kameras ein- und ausschalten, ein bestimmtes Schema für spezielle Kameras einrichten, Datum und Uhrzeit einstellen sowie die Empfindlichkeit für die Bewegungserkennung festlegen.
  • Seite 11: Einstellungen Kamera - Ein / Aus

    4.1.2 Einstellungen Kamera – Ein / Aus Wenn Sie eine Kamera zu Ihrem System hinzufügen, koppeln Sie die Kamera an den Monitor, und das System schaltet sie automatisch ein. Möglicherweise möchten Sie eine gekoppelte Kamera vorübergehend ausschalten. Obwohl die Kamera ausgeschaltet ist, ist sie noch immer gekoppelt.
  • Seite 12: Einstellungen Kamera - Datei Überschreiben

    4.2.3 Einstellungen Kamera – Datei überschreiben Mit dieser Funktion können Sie das System so einstellen, dass die ältesten Dateien automatisch überschrieben werden, sobald die SD-Karte voll ist. Dadurch können Sie die Aufzeichnung fortsetzen. Wenn Sie das Überschreiben nicht erlauben, wird die Aufzeichnung gestoppt, sobald die SD-Karte voll ist.
  • Seite 13: Einstellungen Bewegungsmelder - Aufzeichnung Bei Bewegung

    4.4.3 Einstellungen Bewegungsmelder – Aufzeichnung bei Bewegung Zusätzlich zur kontinuierlichen Aufzeichnung kann das Kamera-Set auch Ereignisse aufzeichnen, sobald eine Bewegung erkannt wird. Der Vorteil dieser Funktion ist, dass sich die SD-Karte weniger schnell füllt. Sie stellen diese Funktion ein, indem Sie zunächst die Empfindlichkeit (Siehe 4.4.1 Einstellungen Bewegungsmelder –...
  • Seite 14: Erweitern Des Kamerasatzes

    5.2 Erweitern des Kamerasatzes Das Set ist erweiterbar zu einem kompletten Sicherheitssystem mit bis zu 4 Kameras. Nur die zusätzliche Sicherheitskamera ELRO CC30RXX ist mit diesem System kompatibel und ist separat über unsere Vertriebskanäle erhältlich. Um die zusätzliche Kamera zu koppeln, siehe 4.1.1 Kamera-Set-up –...
  • Seite 15: Elro Monitoring App

    6. ELRO Monitoring App Das Kameraset ELRO CZ30RIPS bietet Ihnen die Möglichkeit, es mit einem Smartphone zu koppeln. Damit können Sie Live-Bilder anzeigen und Ereignisse überprüfen. So können Sie alles aus der Ferne im Auge behalten. 6.1 Koppeln mit der ELRO Monitoring App Die Verbindung zwischen dem Kameraset und der ELRO Monitoring App ist sehr einfach herzustellen.
  • Seite 16 • Nachdem die ELRO Monitoring App installiert wurde, können Sie diese öffnen, um das Kameraset hinzuzufügen. Wählen Sie dann die Option ''Gerät hinzufügen''. • Wählen Sie dann eine von drei Möglichkeiten, das Set zu koppeln: Scannen Sie den QR-Code auf der Rückseite des Monitors.
  • Seite 17: Übersicht App & Symbole

    • Das hinzugefügte Kameraset (genannt ELRO Monitoring) wird nun online gehen. Wenn Sie diese Taste drücken, werden Sie anschließend aufgefordert, das Standardkennwort zu ändern. Nachdem ein neues Passwort eingegeben und bestätigt wurde, wird das Bild, das die Kamera in der App sieht, angezeigt.
  • Seite 18: App-Verwaltung & Einstellungen

    Hiermit können Sie einen Schnappschuss machen, der automatisch auf Ihrem Smartphone oder Tablet gespeichert wird. Über den Lautsprecher können Sie die Umgebungsgeräusche der Kamera hören. Grau ist ausgeschaltet; Sie hören nichts. Blau ist eingeschaltet. Über das Mikrofon können Sie mit der Person sprechen, die sich bei der Kamera meldet.
  • Seite 19: Gerät Bearbeiten

    6.3 Gerät bearbeiten Hier können Sie den Namen ELRO Monitoring in beispielsweise "Kamera Auffahrt" ändern. Gehen Sie zu Erweitert, um die erweiterten Einstellungen anzupassen. 6.3.1. Passwort-Einstellungen Hier können Sie Ihr Passwort ändern und bestätigen. 6.3.2. Videoeinstellungen \ Videoqualität Videoqualität wählt das Format in Pixeln aus. Je größer das Format, desto mehr Speicherplatz wird...
  • Seite 20: Ereignisse Anzeigen

    Gehen Sie in die Einstellungen Ihres Smartphones und stellen Sie sicher, dass Sie der ELRO Monitoring App Zugriff auf das Senden von Benachrichtigungen geben. • Gehen Sie in der ELRO Monitoring App auf Erweiterte Einstellungen und wählen Sie ein Benachrichtigungsintervall. (Siehe 6.3.4.
  • Seite 21: Faq / Häufig Gestellte Fragen

    Nein, das ist nicht möglich. Sie müssen den Monitor mit dem Router verbinden. Kann ich meine alte ELRO Kamera mit einem Ihrer neuen Kamerasysteme verbinden? Nein, es ist nicht möglich, alte ELRO Kameras (vor 2018) an unsere neuen ELRO Systeme anzuschließen.
  • Seite 22: Spezifikationen

    8. Spezifikationen 8.1 Kamera-Spezifikationen Frequenzbereich 2400MHz~2483.5MHz Datengeschwindigkeit 4 Mbps Sendeleistung 16dBm (TYP) Modulationsart GFSK mit FHSS Abmessung Kamera 22cm x 8cm x 8cm Länge des Adapters 460cm (220cm + 240cm) Drahtlose Entfernung 100m (offener Raum) Bildsensortyp 1/4" Frab CMOS Effektive Pixel (h) 1280 x (v)720 Lichtempfindlichkeit 3,5 Lux (ohne IR-led)
  • Seite 23: Monitor-Spezifikationen

    8.2 Monitor-Spezifikationen Frequenzbereich 2400MHz~2483.5MHz Datengeschwindigkeit 4 Mbps Empfindlichkeit 81dBm Modulationsart GFSK mit FHSS Format LCD 7 Inch / 17cm Monitor Abmessung 19,5cm x 3cm x 12,4cm Länge des Adapters 240cm Aufnahme SDHC- Speicherkarte Maximal 128GB empfohlen: 32GB LCD-Auflösung 800 RGB (H) x 480 (V) Aufnahmekapazität VGA:400M HD:900M in Stunden Betrachtungswinkel...
  • Seite 24: Symbole

    öffentliche Gesundheit, gehen Sie verantwortungsvoll mit den natürlichen Ressourcen um! Lesen Sie das Handbuch (b) vor der Verwendung und bewahren Sie es für die zukünftige Verwendung und Wartung an einem sicheren Ort auf. Für die Garantie (c) besuchen Sie www.elro.eu. ELRO Europe | www.elro.eu...
