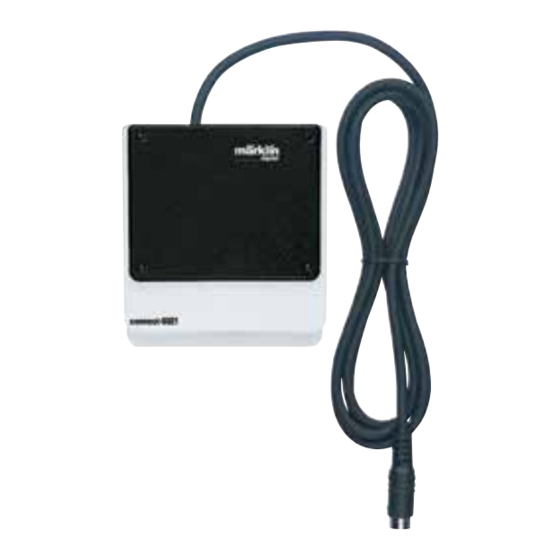

Marklin Digital Connect 6021 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Connect 6021
60128
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Marklin Digital Connect 6021

Inhaltszusammenfassung für Marklin Digital Connect 6021

  • Seite 1 Connect 6021 60128 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 2: Inhaltsverzeichnis

    Connect 6021 Inhaltsverzeichnis: Seite Connect 6021 Softwareversion prüfen Der Adapter „Connect 6021“ ermöglicht die Verwen- Aufbau und Anschluss an Central Station dung folgender Geräte zusammen mit der Aufbau und Anschluss mit Terminal 60125 Central Station 60213/60214: Einrichten und Betrieb Keyboard, Memory •...

  • Seite 3: Softwareversion Prüfen

    Prüfen der Softwareversion Ihrer Central Station Die Softwareversion sollte 1.2.5 oder größer sein, ge- gebenfalls muss zuerst ein Update ausgeführt werden. Zum Prüfen der Softwareversion betätigen Sie die Central Station wie nachfolgend dargestellt. 60213/60214 1.2.5 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 4: Aufbau Und Anschluss An Central Station

    Aufbau und Anschluss • Setup and Connections Configuration et raccordement • Opbouwen en aansluiten  Transformator ��� ��� ���� rot • red rouge • rood  gelb • yellow jaune • geel braun • brown brun • bruin Control 80 f ��������...

  • Seite 5: Aufbau Und Anschluss Mit Terminal 60125

    Aufbau und Anschluss mit Terminal 60125 • Setup and Connections with the 60125 Terminal Confi guration et raccordement avec le Terminal 60125 • Opbouwen en aansluiten met de Terminal 60125  Transformator z.B. Booster 60173 z.B. Mobile Station ��������  �����...

  • Seite 6: Einrichten Und Betrieb

    Einrichten und Betrieb Nach Anschluss des Gerätes, wie zuvor dargestellt, können Sie dieses sofort in Betrieb nehmen. Mit der Control Unit 6021 können die Lokomotiven mit der Standard-Motorola-Adresse wie gewohnt gesteuert werden. Lokomotiven zuweisen Sie können bis zu 80 Lokomotiven der Control Unit 6021 zuweisen, wobei die zugewiesene Adresse nur eine Umsetzadresse zwischen Control Unit und Connect 6021 ist.
  • Seite 7 Sie können nun weitere Lokomotiven hinzufügen, entfernen, Umsetzadresse ändern oder die Änderungen speichern. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 8 Umsetzadresse zuweisen Die Control Unit 6021 kann nur die Adressen 1 - 80 ausgeben. Um Lokomotiven mit Decoder-Adressen größer 80 steuern zu können, muss eine Umsetz- Adresse 1- 80 zugewiesen werden. Z.B. Lok mit „mm2 Decoder programmierbar“ ist auf die Adresse 146 eingestellt, dieser kann man somit eine Umsetzadresse (1- 80) geben um sie mit der Control Unit steuern zu können.

  • Seite 9: Keyboard, Memory

    Keyboard Das Keyboard benötigt keine Zuweisung. Die Adres- sen (1 - 256) des Keyboards sind vorgegeben. Sie können somit die Weichen sofort betätigen. Adresse eingeben Memory Es stehen alle bisher angelegten Fahrstraßen unver- ändert zur Verfügung. Die Fahrstraßen können jedoch von denen der Central Station abweichen oder dort nicht angelegt sein.

  • Seite 10: Lokomotive Entfernen

    Lokomotive entfernen Connect entfernen Connect entfernen Connect 6021 kann erst wieder nach einem Neustart der Central Station aktiviert werden. Downloaded from www.Manualslib.com manuals search engine...

  • Seite 11: English

    Setup and Connections to the Central Station Setup and Connections with the 60125 Terminal Setup and Operation Keyboard, Memory Malfunctions and Correction of Malfunctions Removing a Locomotive Removing the Connect 6021 english Connect 6021 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 12: Connect 6021

    Checking the Software Version for your Central Station The software version should be 1.2.5 or greater; if The “Connect 6021“ adapter allows you to use the necessary, an update must be done fi rst. following Units together with the 60213/60214 Central...

  • Seite 13: Setup And Operation

    6021 Control Unit. Assigning Locomotives You can assign up to 80 locomotives to the 6021 Control Unit, whereby the assigned address is only a converter address between the Control Unit and the Connect 6021. 60213/60214 1.2.5 Downloaded from www.Manualslib.com...
  • Seite 14 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 15 You can now add additional locomotives, remove locomotives, change the converter address, or store the changes. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 16 A converter address may not be used for multiple locomotives! All converter addresses not in use are managed by the Connect 6021 as standard Motorola addresses. All locomotives with a Motorola address from 1 to 80 can be Controlled from the Control Unit without changing the converter address.

  • Seite 17: Keyboard, Memory

    � � � � � � � � � � � � � � � � If the operation of the Connect 6021 is interrupted or if � � � � � � � � � � � � � �...

  • Seite 18: Removing A Locomotive

    Removing a Locomotive Removing the Connect 6021 Removing the Connect 6021 The Connect 6021 cannot be activated again until the Central Station has been started up again. Downloaded from www.Manualslib.com manuals search engine...

  • Seite 19: Français

    Page Sommaire : Connect 6021 Vérifi er la version du logiciel Confi guration et raccordement à la Central Station Confi guration et raccordement avec le Terminal 60125 Installation et mise en service Keyboard, Memory Erreurs et élimination des erreurs Retirer la locomotive Retirer l’adaptateur «...

  • Seite 20: Connect 6021

    Connect 6021 Vérifi er la version du logiciel de la Central Station L’adaptateur «Connect 6021» permet l’utilisation des La version du logiciel utilisée devrait être égale ou appareils suivants avec la Central Station 60213/60214 : supérieure à la version 1.2.5 ; le cas échéant, il convient d’effectuer au préalable une mise à...

  • Seite 21: Installation Et Mise En Service

    être pilotées comme d’habitude avec l’adresse Motorola standard. Affecter des locomotives Vous pouvez affecter au Control Unit jusqu’à 80 loco- motives, l’adresse affectée n’étant qu’une adresse de conversion entre le Control Unit et«Connect 6021». 60213/60214 1.2.5 Downloaded from www.Manualslib.com...
  • Seite 22 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 23 Vous pouvez à présent rajouter, retirer d’autres locomotives, modifi er l’adresse de conversion ou enregistrer les modifi cations. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 24 Affecter l’adresse de conversion Le Control Unit 6021 ne peut émettre que les adresses 1 - 80. Pour pouvoir piloter des locomotives ayant des adresses décodeur supérieures à 80, il convient d’affecter une adresse de conversion de 1 à 80. p.

  • Seite 25: Keyboard, Memory

    Keyboard Réglage de Le Keyboard ne requiert aucune affectation. Les adres- l‘adresse ses 1 à 256 du Keyboard sont prédéterminées. Vous pouvez ainsi actionner les aiguillages immédiatement. Memory Tous les parcours créés jusqu’ici restent à disposition sans changement. Les parcours peuvent toutefois diffé- rer de ceux de la Central Station ou ne pas y être créés.

  • Seite 26: Retirer La Locomotive

    Retirer la locomotive Retirer la locomotive Retirer l’adaptateur «Connect» Retirer l’adaptateur «Connect» L’adaptateur Connect 6021 ne peut être réactivé qu’après un redémarrage de la Central Station. Downloaded from www.Manualslib.com manuals search engine...

  • Seite 27: Nederlands

    Software versie Controleren Opbouwen en aansluiten aan het Central Station Opbouwen en aansluiten met de Terminal 60125 Installeren en in bedrijf nemen Keyboard, Memory Storingen en storingen verhelpen Locomotieven verwijderen Connect 6021 verwijderen Nederlands Downloaded from www.Manualslib.com manuals search engine...

  • Seite 28: Connect 6021

    Connect 6021 Controleren van de softwareversie van uw Central Station De adapter “Connect 6021“ maakt het gebruik van de volgende apparaten mogelijk in combinatie met het De software versie dient 1.1.3 of hoger te zijn, anders Central Station 60213/60214: moet er eerst een update uitgevoerd worden.

  • Seite 29: Installeren En In Bedrijf Nemen

    Motorola-adres gewoon bestuurt worden zoals u gewend bent Locomotieven toewijzen U kunt maximaal 80 locomotieven toewijzen aan de Control Unit, waarbij het toegewezen adres alleen een omzet-adres is tussen Control Unit en de Connect 6021. 60213/60214 1.2.5 Downloaded from www.Manualslib.com...
  • Seite 30 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 31 Verder kunt u locomotieven toevoegen, verwijderen, omzet-adres veranderen of de wijzigingen opslaan. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 32 Een omzet-adres mag maar één keer gebuikt worden. Alle niet gebruikte omzet-adressen worden door de Connect 6021 als standaard Motorola adres verwerkt. Alle locomotieven met een Motorola-adres 1 - 80 kunnen zonder aanpassing van het omzet-adres met de Control Unit bestuurd worden.

  • Seite 33: Keyboard, Memory

    Keyboard Het Keyboard hoeft niet te worden toegewezen. De adressen (1-256) van het Keyboard zijn al ingesteld. U Instellen Adres kunt zodoende direct uw wissels bedienen. Memory Alle reeds aanwezige rijwegen zijn onveranderd be- schikbaar. De rijwegen kunnen echter afwijken van de rijwegen die aanwezig zijn in het Central Station of daar niet zijn aangemaakt.

  • Seite 34: Locomotieven Verwijderen

    Locomotieven verwijderen Connect 6021 verwijderen Connect 6021 verwijderen De Connect 6021 kan pas na het opnieuw opstarten van het Central Station geactiveerd worden. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 35 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 36 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Gebr.
