PISA11.CLASS2 Instruction Manual
PISA11.CLASS2 Bedienungsanleitung
Installation
This protection module is suitable for DIN-rail mounting. Use DIN-rail according to EN 60715 or EN
50022 with a height of 7.5 or 15mm.
Keep the following installation clearances:
Top and bottom: min. 40mm on top, 20mm on the bottom
Left and right: min. 6.4mm if the ambient temperature is above 60°C.
The protection module can be used with any regulated 24Vdc power supply. If the power source can
deliver more than 40A continuous, the PISA module shall be equipped with an external input fuse
(e.g. 30/32A). The power capability and performance of the power supply can limit the output
characteristics of the PISA module.
Make sure that the input voltage polarity is correct before applying the input voltage.
Do not connect batteries to the outputs of the PISA module.
A high voltage drop between the power supply and the protection module might cause a
malfunction. It is not recommended to use wires longer than 2x2m (for 2.5mm
2
2x4m (for 4mm
wires or AWG 12) to avoid undesired undervoltage conditions on the input of the
protection module.
Use an appropriate wire size on the input, which matches the ampacity of the power supply.
A wiring scheme can be found in Fig. 2.
Use in hazardous location areas
Units which are marked with "Class I Div 2" are suitable for use in Class I Division 2 Groups A, B, C,
D locations.
Units which are marked with
3 (Zone 2) environments and are evaluated according to EN 60079-0:2009 and EN 60079-15:2010.
WARNING EXPLOSION HAZARDS!
Substitution of components may impair suitability for this environment. Do not disconnect the unit or
operate the reset button unless power has been switched off or the area is known to be non-
hazardous. The signal-connector may not be used in hazardous location areas unless additional
measures are met to avoid an unintended disconnection (e.g. an additional mechanical fixation).
The connection must meet the requirements of the EN 60079-15:2010. A suitable enclosure must be
provided for the end product which has a minimum protection of IP54 and fulfils the requirements of
the EN 60079-15:2010.
Synchronization of Multiple PISA Modules
If multiple PISA modules are used on the same power supply, it is recommended to connect the
sync. bus of all modules together. If one unit shuts down due to the protection function of the input
voltage protection circuit (safeguard), all other modules will shutdown too. This avoids a false
interpretation of which output channel caused the problem. If the sync. terminals are not linked, the
module with the highest safeguard protection voltage level (caused by tolerances) would shutdown
first regardless whether the failure was caused by this module or not.
Please note:
If the cause for the shutdown was an over-current of one individual channel, only this module will
shutdown and the other modules will stay on. In this case the sync. line has no impact on the other
modules.
Dielectric Strength
(see Fig. 3)
The relay contact and the ON/OFF signal are floating and separated from the input and output
voltage. The creepage and clearance between the power port and the signal port is 1.3mm. The
following isolations test were performed:
Type Test (60s)
Factory Test (5s)
Field Test (5s)
Cut-off current setting
Type and factory tests are conducted by the manufacturer. Field tests may be conducted in the field
using the appropriate test equipment which applies the voltage with a slow ramp (2s up and 2s
down). Connect all input and output terminals together as well as all signal poles before conducting
the tests. When testing, set the cut-off current settings to the value in the table above.
+
Input
Minimum Input
-
-
Input
Status
NEC-CLASS-2
Reset,
ON/OFF
(+)
12
Reset,
(-)
ON/OFF
11
Outputs-
13
OK
14
Contact
15
Sync.
16
Fig. 3 / Bild 3 Isolation
Input +, -
Output
(1 - 4)
Sync.
(15,16)
A
Output-ok
Contact
13
14
Downloaded from
www.Manualslib.com
II 3G Ex nA nC IIC T4 Gc are suitable for use in Group II Category
(see Fig. 4)
A
B
C
500Vac
500Vac
50Vac
500Vac
500Vac
-
500Vac
500Vac
50Vac
>1mA
>1mA
>1mA

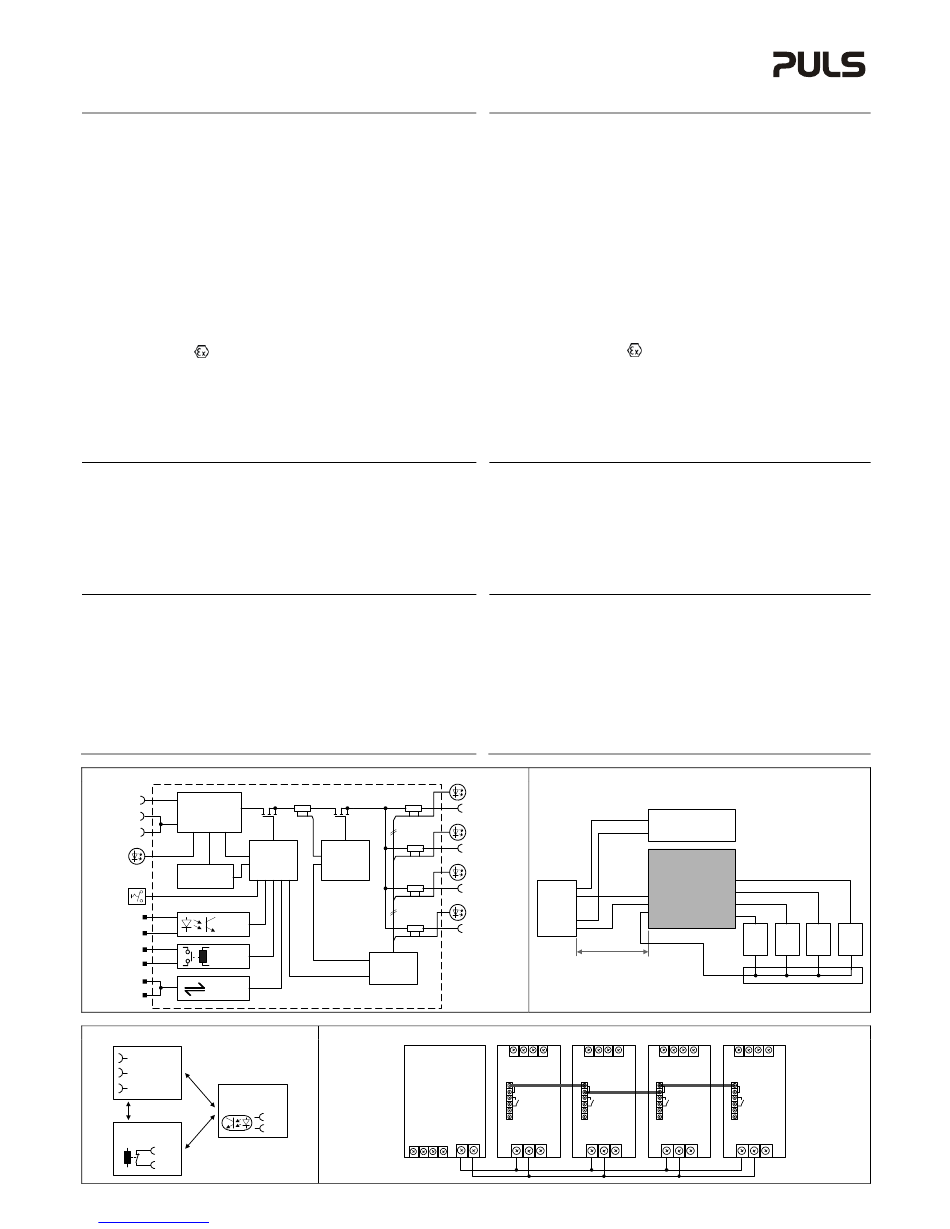

Fig. 1 / Bild 1 Functional diagram / Funktionsschaltbild
I
Sense
Safeguard for
Voltage
Current
Redundant
Limiter &
Emergency
Shut-down
Switch
Manager
Controller
Reset,
ON/OFF
Output
OK
Synchro-
nization
B
Reset, ON/OFF
Signal Input
+
12
-
11
C
manuals search engine
Installation
Das Gerät ist zur Montage auf DIN-Schienen entsprechend EN 60715 oder EN 50022 mit einer
Höhe von 7,5 oder 15mm geeignet und kann mit beliebigen geregelten 24Vdc
Stromversorgungen verwendet werden. Bei Stromversorgungen mit Dauerausgangsströmen
über 40A muss am Eingang eine externe Sicherung (z.B. 30/32A) vorgeschaltet werden. Die
Eigenschaften und Leistungsfähigkeit der Stromversorgung können die Ausgangsparameter des
PISA Moduls einschränken.
Folgende Mindestabstände sind bei der Installation einzuhalten:
Oben mindestens 40mm und unten mindestens 20mm
Links und rechts: min. 6.4mm bei Umgebungstemperaturen über 60°C.
Auf korrekte Polarität der Eingangsspannung ist zu achten.
Keine Batterien direkt an den Ausgang der PISA Module anschließen.
Zu hohe Spannungsabfälle zwischen der Stromversorgung und dem Sicherungsmodul können
2
Fehlfunktionen verursachen. Wir empfehlen, keine Leitungen länger als 2x2m (bei 2.5mm
wires or AWG 14) or
Querschnitt) oder 2x4m (bei 4mm
versorgen.
Die Auslegung des Drahtquerschnitts der Eingangsleitung muss dem Amperewert der
Stromversorgung angepasst sein. Ein Anschlussdiagramm ist in Bild 2 gezeigt.
Betrieb in explosionsgefährdeter Umgebung
Geräte, die mit "Class I Div 2" gekennzeichnet sind, sind für den Einsatz in Klasse I Division 2
Gruppen A,B,C,D Umgebung geeignet.
Geräte, welche die Kennzeichnung
0:2009 und EN 60079-15:2010 getestet und können in einer Gruppe II, Kategorie 3 (Zone 2)
Umgebungen verwendet werden.
ACHTUNG EXPLOSIONSGEFAHR!
Veränderungen am Gerät können die Tauglichkeit für diese Umgebung beeinträchtigen.
Anschlüsse nicht abklemmen und Reset Taste nicht betätigen, solange Spannung anliegt oder
die Umgebung als explosionsgefährlich gilt. Der Signalstecker darf in Bereichen mit
gasexplosionsfähiger Atmosphäre nicht angeschlossen sein, außer es werden Maßnahmen
getroffen, die ein unbeabsichtigtes Trennen verhindern (zusätzliche mechanische Sicherung).
Das Gerät muss mindestens in ein IP54 Gehäuse, die den Anforderungen der EN60079-15:2010
entspricht, eingebaut werden. Die Anschlüsse müssen ebenfalls dieser Norm entsprechen.
Synchronisation mehrerer PISA Module
Wenn mehrere PISA Module von einer Stromversorgung versorgt werden, sollten die Sync.-
Anschlüsse der einzelnen Module miteinander verbunden werden. Damit werden alle PISA
Module abgeschaltet, wenn bereits bei nur einem Modul die Eingangsschutzschaltung
angesprochen hat. Das vermeidet eine Fehlinterpretation bei der Ursachensuche. Sind die
Sync.- Anschlüsse der einzelnen PISA Module nicht miteinander verbunden, schaltet das PISA
Modul mit dem höchsten Spannungswert der Eingangsspannungsschutzschaltung (bedingt
durch unterschiedliche Toleranzen der einzelnen Module) als Erstes ab, unabhängig ob der
Verursacher an diesem Modul angeschlossen ist oder nicht.
Bitte beachten: Liegt der Grund einer Abschaltung bei der Überschreitung eines Kanalstroms,
schaltet nur das betroffene PISA Modul die Ausgänge ab. Weitere mit der Sync.-Leitung
verbundenen Module bleiben an.
Isolationsfestigkeit
Der Relaiskontakt und der „ON/OFF"-Signaleingang haben keinen Bezug zur Eingangs- oder
Ausgangsspannung. Die Luft- und Kriechstrecken zwischen Leistungs- und Signalklemmen
betragen 1,3mm. Die folgenden Isolationstests wurden durchgeführt:
Typprüfung (60s)
Stückprüfung (5s)
Wiederholungsprüfung (5s)
Strom-Abschaltschwelle
Typ- und Stückprüfungen werden beim Hersteller durchgeführt. Wiederholungsprüfungen dürfen
mittels geeigneten Prüfgenerators mit langsam (2s) ansteigenden und abfallenden
Spannungsrampen in der Anwendung erfolgen. Vor den Tests sind alle Eingangs und
Ausgangspole wie auch alle Signalkontakte miteinander zu verbinden. Während der Tests darf die
Strom-Abschaltschwelle nicht kleiner als der in der obigen Tabelle angegebene Wert sein.
Failure
I
Sense
+ Output 1
Failure
I
Sense
+ Output 2
Failure
I
Sense
+ Output 3
24V
Power
Failure
Supply
I
Sense
+ Output 4
Output
Current
Monitor
Fig. 4 / Bild 4 Using multiple PISA modules in parallel / PISA Module im Parallelbetrieb
1 2 3 4
QT40.241
Outputs
Power
Supply
PISA11
16
sync.
15
14
OK
13
12
+
Reset
11
-
Input
Output
Input
L1 L2 L3 PE
-
-
-
+
+
2
), um das Sicherungsmodul mit ausreichend Spannung zu
II 3G Ex nA nC IIC T4 Gc tragen, sind nach EN 60079-
(siehe Bild 4)
(siehe Bild 3)
A
B
500Vac
500Vac
50Vac
500Vac
500Vac
500Vac
500Vac
50Vac
>1mA
>1mA
>1mA
Fig. 2 / Bild 2 Wiring scheme / Verdrahtungsplan
+
PLC, Controls
(sensitive loads)
-
PISA
Protection Module
O/P 1
+
O/P 2
+
+
-
I/P
O/P 3
-
O/P 4
-
-
Load
Recommended
wire length:
4mm²: max. 2x4m
Distribution
2.5mm²: max.2x2m
Node
1 2 3 4
1 2 3 4
1 2 3 4
Outputs
Outputs
Outputs
PISA11
PISA11
16
16
16
sync.
sync.
sync.
15
15
15
14
14
14
OK
OK
OK
13
13
13
12
+
12
+
12
+
Reset
Reset
Reset
11
11
11
-
-
-
Input
Input
-
-
-
-
+
+
+
2
C
-
+
+
+
+
Load
Load
Load
4
3
2
1
-
-
-
-
PISA11
Input
-
-
