MONTAJE

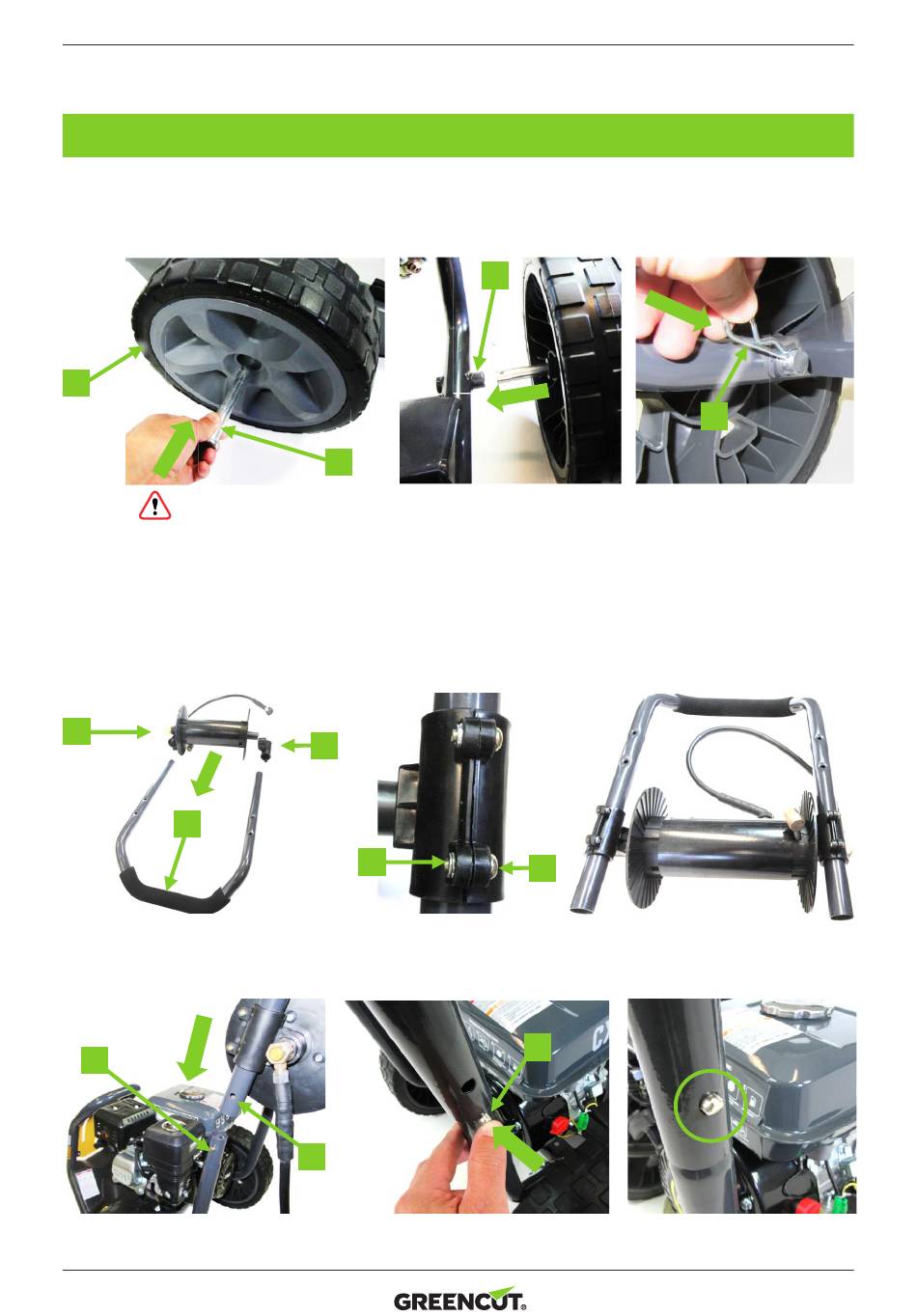

Siga las siguientes instrucciones de montaje:
1. Inserte un eje de la rueda (A) a través de cada rueda (B).
2. Empuje cada eje dentro del tubo del eje del marco (C).
3. Inserte un clip "R" (D) a través del orificio en el eje, de modo que el eje quede bien asegurado.
B
ATENCIÓN: El mango se puede insertar con la curva de sujeción mirando hacia ambos lados.
Téngalo en cuenta cuando monte la bobina de la manguera al mango, ya que la bobina se debe
montar de modo que la conexión de la bomba esté a mano izquierda de la máquina. La bobina se
puede instalar de modo que el accesorio de la manguera de conexión de la bomba y el rebobinador
encajen tanto delante como detrás del mango.
4. Deslice las abrazaderas de la bobina (F y G) por encima de los tubos del mango (E) aproximadamente a
150mm (6"). Atornille las abrazaderas al mango con los 4 tornillos M6x15 (H) y las contratuercas (I), hay
encastres en las abrazaderas para las tuercas. Apriete los tornillos (gire hacia la derecha) con el destornillador.
F
E
5. Inserte el mango (E) en los tubos del marco (J). Presione los pasadores de resorte (K) hacia adentro para que
el tubo del mango pueda pasar sobre ellos. Cuando los pasadores "saltan" a través de los agujeros en el
mango, el mango se ha montado correctamente.
J
A
G
I
E
C
H
K
D
