ASSEMBLAGE

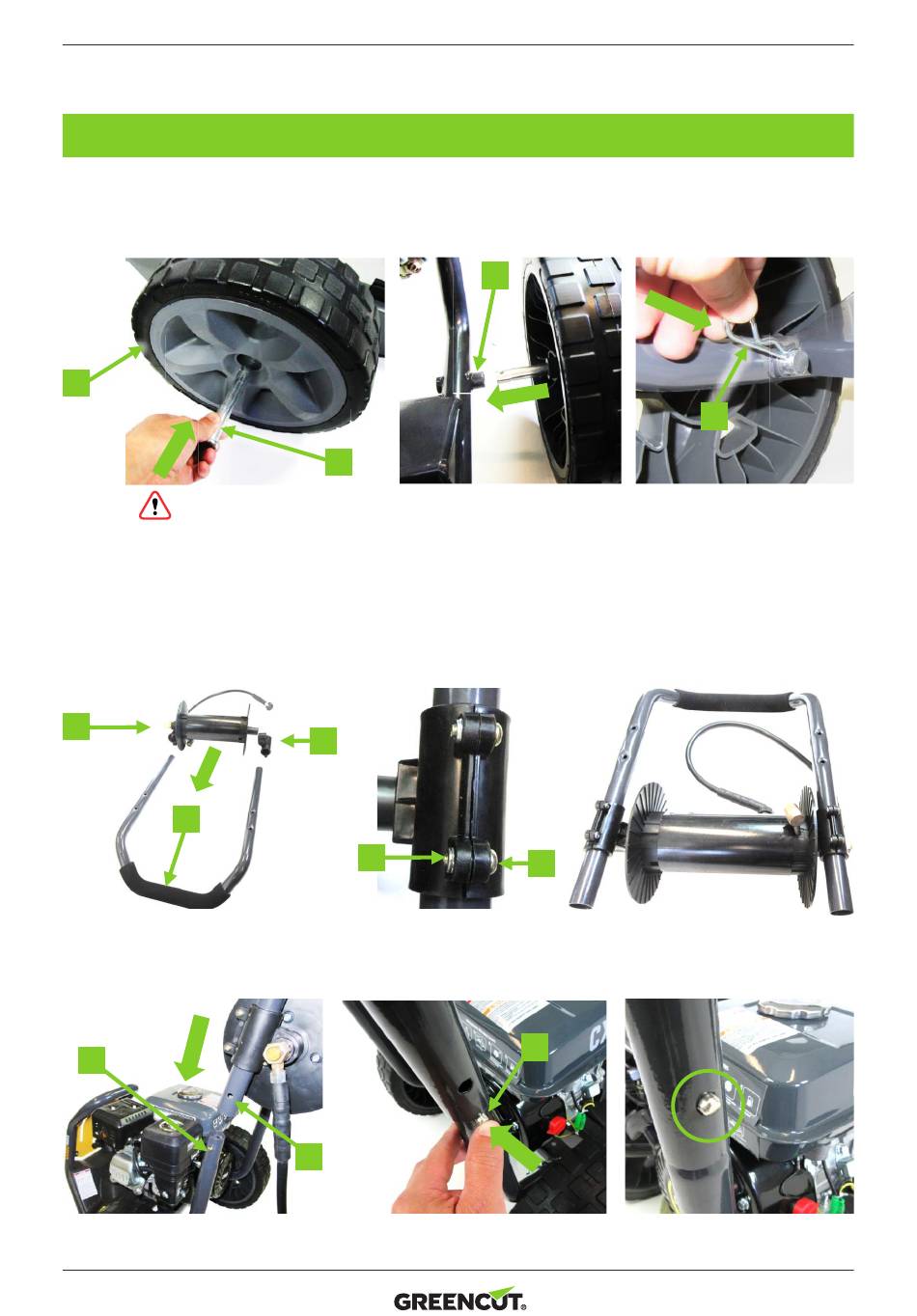

Suivez les instructions d'installation ci-dessous :
1. Insérez un essieu de roue (A) à travers chaque roue (B).
2. Poussez chaque arbre dans le tube de l'arbre du cadre (C).
3. Insérez un clip "R" (D) dans le trou de l'arbre de manière à ce que l'arbre soit solidement fixé.
B
ATTENTION: La poignée peut être insérée avec la courbe de serrage tournée vers les deux côtés.
Tenez-en compte lors du montage du serpentin sur la poignée, car le serpentin doit être monté de
telle sorte que le raccord de la pompe se trouve sur le côté gauche de la machine. La bobine peut
être installée de telle sorte que la fixation du tuyau de raccordement de la pompe et de l'enrouleur
s'adapte à la fois à l'avant et à l'arrière de la poignée.
4. Glissez les colliers de serrage de bobine (F et G) sur les tubes de poignée (E) à environ 150 mm (6"). Visser
les pinces à la poignée avec les 4 vis M6x15 (H) et les écrous de blocage (I), il y a des blocages dans les pinces
d'écrou. Serrer les vis (tourner dans le sens des aiguilles d'une montre) avec le tournevis.
F
E
5. Insérez la poignée (E) dans les tubes du cadre (J). Poussez les goupilles à ressort (K) vers l'intérieur afin que le
tube de la poignée puisse passer par-dessus. Lorsque les goupilles "sautent" à travers les trous de la poignée,
cela signifie que la poignée a été montée correctement.
J
A
G
I
E
C
H
K
D
