Bemerkungen:
Das Gerät wird in einem Teil geliefert. inkl. Schrauben zur Befestigung auf Holzpodesten.
Bei Befestigung auf festen Belägen wie Fallschutzplatten, Pflastersteinen, Asphalt, etc.
sind 4 Stück Montagesätze Typ F separat zu bestellen.
Achtung: Untergrund aus Pflaster, Asphalt entspricht hier nicht der DIN EN/ EN 1176
(Nur verwendbar, wenn das Gerät nicht als Spielgerät betrachtet wird.)
Sonst ist ein Fallschutz nach DIN EN/ EN 1176 erforderlich.

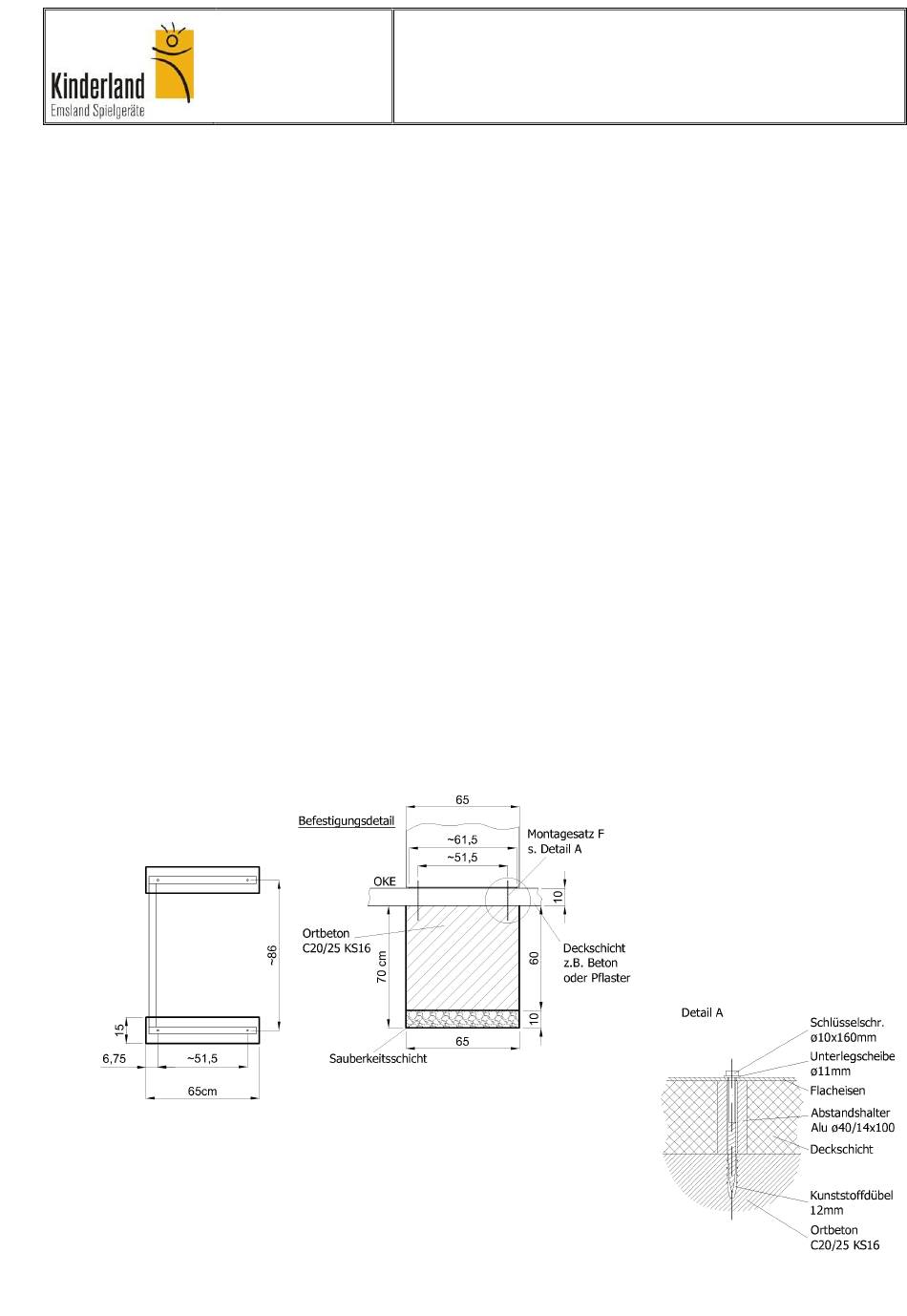

1 Montagesatz F besteht aus:
Montage :
- Löcher nach Fundamentplan anzeichnen und ausheben.
- Sauberkeitsschicht nach Plan einbringen.
- Fundament aus C20/25 KS16 nach Plan erstellen.
- Nach Abbinden des Betons Fundamentlöcher mit Boden verfüllen.
- Deckschicht einbringen.
- Gerät ausrichten und anzeichnen.
- Löcher in das Fundament bohren.
- Kunststoffdübel und Abstandshalter einsetzen.
- Deckschicht anarbeiten und Gerät verschrauben.
Beiblatt beachten!
Bis zur Markierung eingraben!
Spielgerät:
Stand: 02.09.2011
- 1 Stk. Schlüsselschraube VA ø10 x 160mm
- 1 Stk. Unterlegscheibe VA ø11
- 1 Stk. Abstandshalter Alu ø40/14 x 100mm
- 1 Stk. Kunststoffdübel 12mm
Montageanleitung
Klassifikation: DIN EN / EN 1176
unterfahrbarer Sandspieltisch freistehend 09 6070E
unterfahrbarer Sandspieltisch zum Einbau 09 6071E
