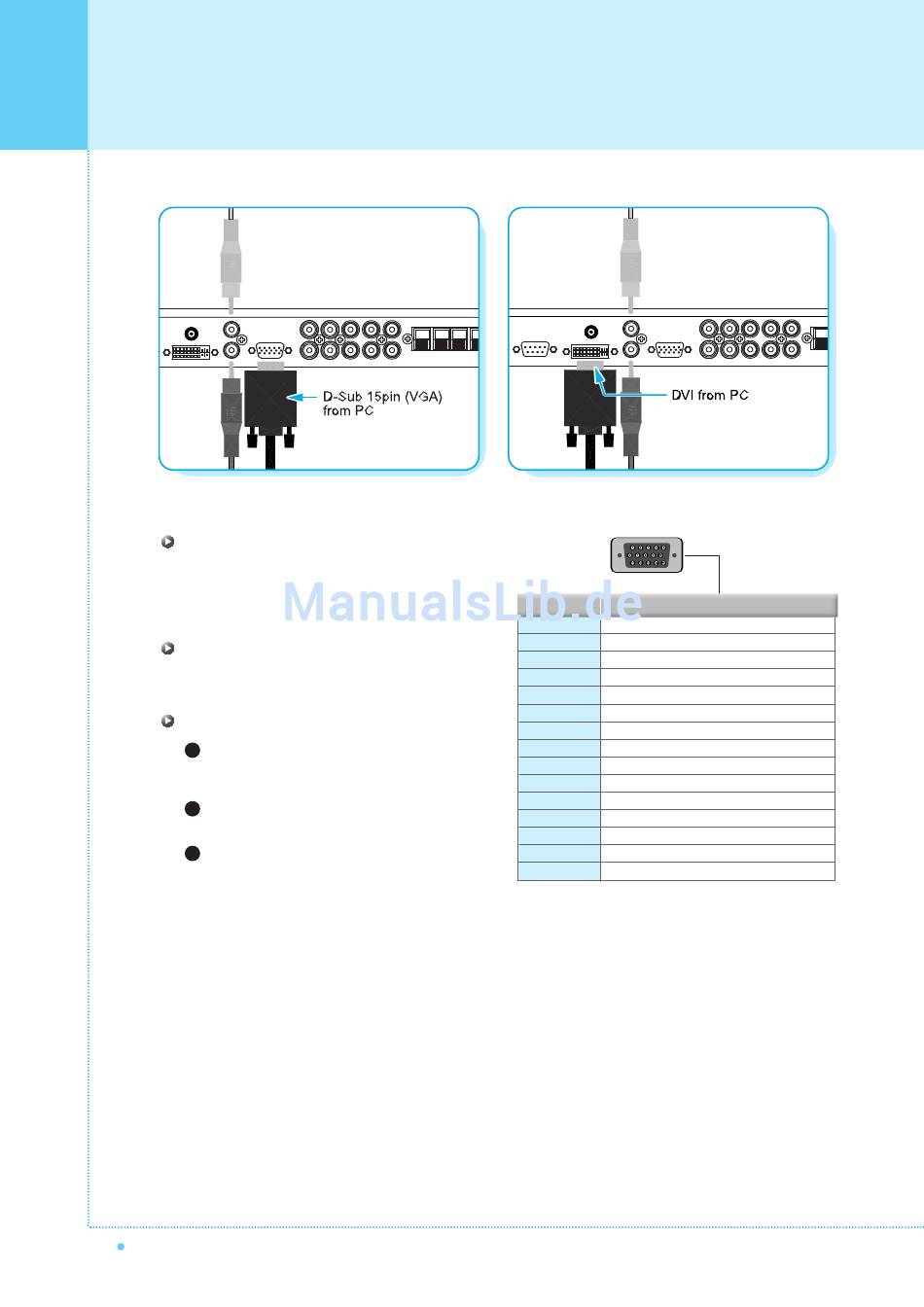

Anschließen des PCs [D-Sub und DVI]
Anschließen eines PCs an den Monitor
Verwenden Sie ein PC-Videokabel (15-Pin) zwischen
dem Video-Ausgangsanschluss des PCs und
dem PC-Anschluss des Monitors.
Stiftbelegung
15-Pin-Signalkabel (basiert auf vorstehendem Pin)
Stiftbelegung
Schalten Sie den Monitor ein und drücken Sie
1
die Taste INPUT, um den PC-MODUS auszuwählen.
Schalten Sie den PC ein und prüfen Sie
die PC-Anforderungen.
2
Passen Sie den PC-Bildschirm im Geometrie-Menü
3 an. (Siehe Seite 43.)
BEDIENUNGSANLEITUNG
22
Pin-Nr. Beschreibung
Rot (R)
1
Grün (G)
2
3 Blau (B)
Erdung
4
Erdung (DDC)
5
6 Rot (R) Erdung
7 Grün (G) Erdung
8
Blau (B) Erdung
9 Reserviert
Sync Erdung
10
11 Erdung
12
Daten (DDC)
13 Horizontal-Sync.
14
Vertikal-Sync.
Takt (DDC)
15
