QUICK START GUIDE
(technical subjects to change
Date 02/2016)

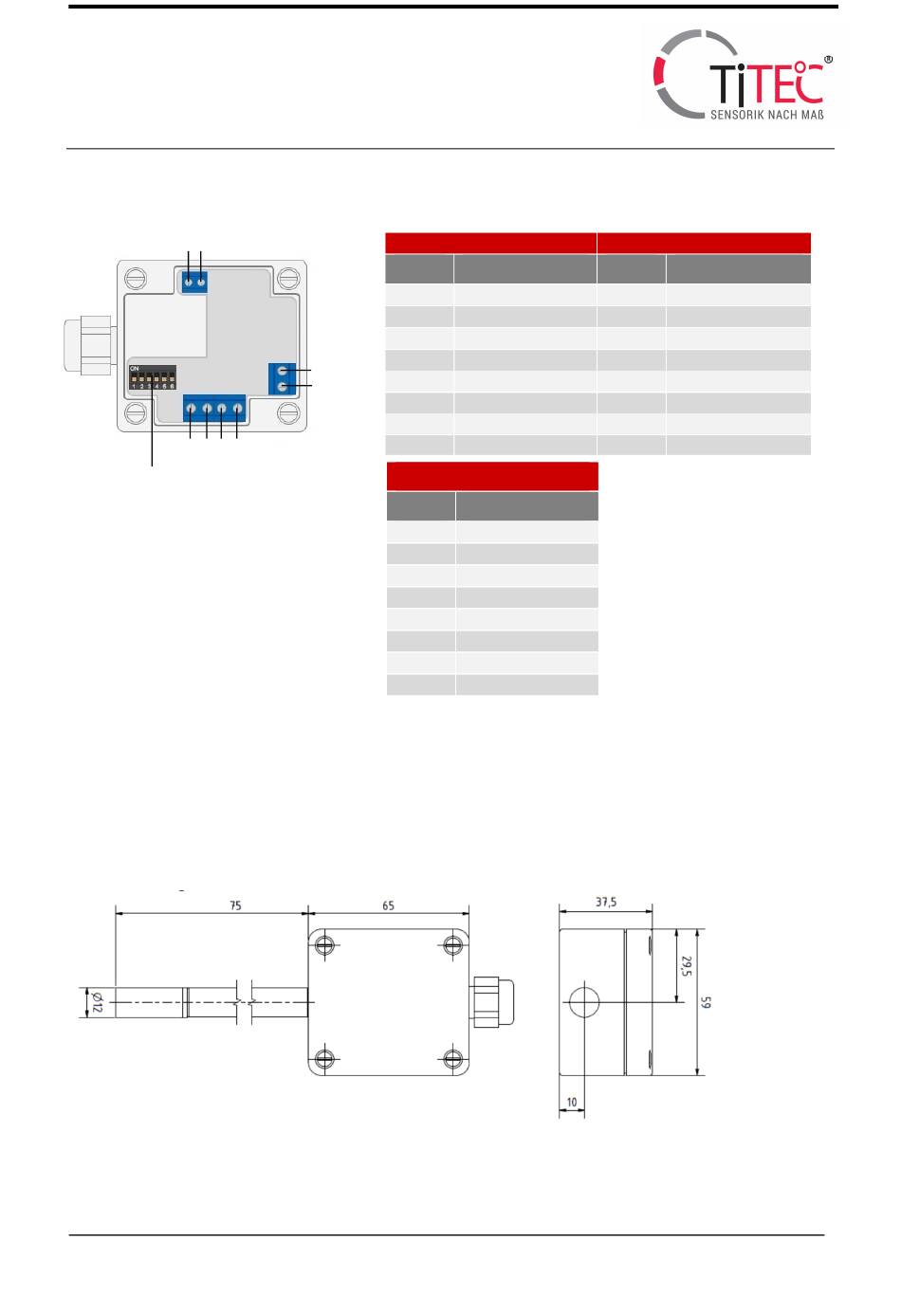

Außenkombifühler ARFT
Outdoor Combination Sensor ARFT
Elektrischer Anschluss
Electrical connection
8 7
6 5 4 3
Einstellungen
configuration
__________________________________________________________________________
Maßzeichnung
Technical drawing
__________________________________________________________________________________
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
Pin
2
1
2-Leiter Typ I (4 ... 20 mA)
Pin
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
Typ I (4 ... 20 mA)
Belegung
Pin
Assignment
1
+Ub
2
GND
3
-
4
-
5
I
Temp
out
6
I
Humidity
out
7
passive sensor
8
passive sensor
2-wire
Belegung
Pin
Assignment
1
+Ub
2
GND
3
-
4
-
5
-
6
-
7
passive sensor
8
passive sensor
Seite 3 von 4
Typ U (0 ... 10 V)
Pin
Belegung
Pin
Assignment
1
+Ub
2
GND
3
U
Temp
out
4
U
Humidity
out
5
-
6
-
7
passive sensor
8
passive sensor
