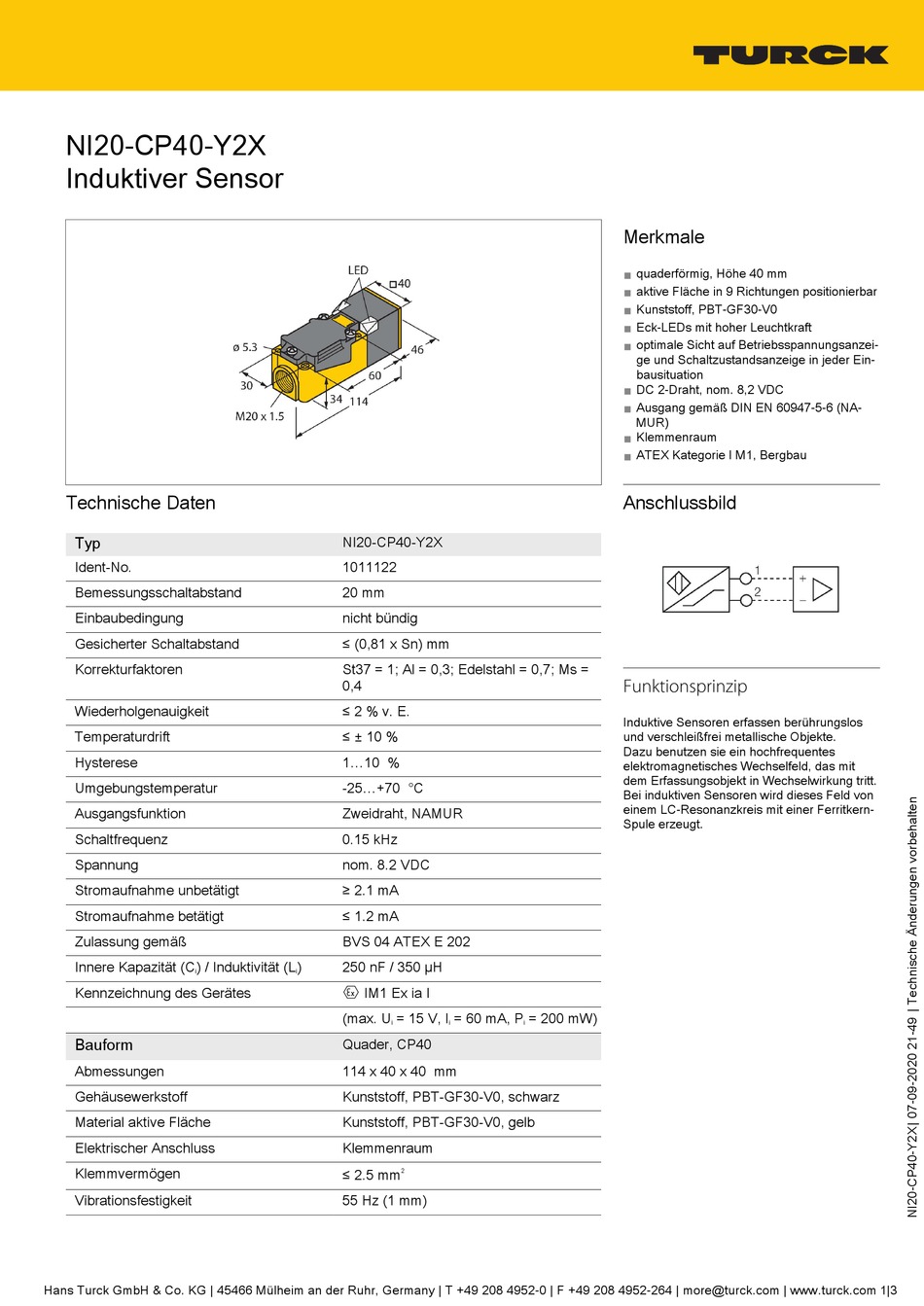

turck NI20-CP40-Y2X Betriebsanleitung

NI20-CP40-Y2X
Induktiver Sensor
Technische Daten
Typ
Ident-No.
Bemessungsschaltabstand
Einbaubedingung
Gesicherter Schaltabstand
Korrekturfaktoren
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Elektrischer Anschluss
Klemmvermögen
Vibrationsfestigkeit
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|3
NI20-CP40-Y2X
1011122
20 mm
nicht bündig
≤ (0,81 x Sn) mm
St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms =
0,4
≤ 2 % v. E.
≤ ± 10 %
1...10 %
-25...+70 °C
Zweidraht, NAMUR
0.15 kHz
nom. 8.2 VDC
≥ 2.1 mA
≤ 1.2 mA
BVS 04 ATEX E 202
) 250 nF / 350 µH
i
É IM1 Ex ia I
(max. U = 15 V, I = 60 mA, P
i i
Quader, CP40
114 x 40 x 40 mm
Kunststoff, PBT-GF30-V0, schwarz
Kunststoff, PBT-GF30-V0, gelb
Klemmenraum
≤ 2.5 mm
2
55 Hz (1 mm)
Merkmale
■
quaderförmig, Höhe 40 mm
■
aktive Fläche in 9 Richtungen positionierbar
■
Kunststoff, PBT‐GF30‐V0
■
Eck‐LEDs mit hoher Leuchtkraft
■
optimale Sicht auf Betriebsspannungsanzei-
ge und Schaltzustandsanzeige in jeder Ein-
bausituation
■
DC 2‐Draht, nom. 8,2 VDC
■
Ausgang gemäß DIN EN 60947‐5‐6 (NA-
MUR)
■
Klemmenraum
■
ATEX Kategorie I M1, Bergbau
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte.
Dazu benutzen sie ein hochfrequentes
elektromagnetisches Wechselfeld, das mit
dem Erfassungsobjekt in Wechselwirkung tritt.
Bei induktiven Sensoren wird dieses Feld von
einem LC‐Resonanzkreis mit einer Ferritkern‐
Spule erzeugt.
= 200 mW)
i
