Hinweis :
Das Limit A/ Limit B oder beide gleichzeitig durch Drehen des
Knopfes anpasst werden.

Video Trigger

Videotriggermodus: Der Videotrigger wird benutzt um komplexe Fernsehsignale
anzuzeigen. Die Trigger Schaltung/ Auslöseschaltung erkennt das vertikale und
horizontale Intervall des Signalverlaufes und erstellt einen Trigger, basierend auf den
Videotriggereinstellung die Sie gewählt haben. Wählen Sie den Videotrigger um auf
Felder oder Linien von NTSC, PAL/SECAM Standard-Videosignalen zu Triggern.
Voreingestellte Trigger Kopplung ist DC.

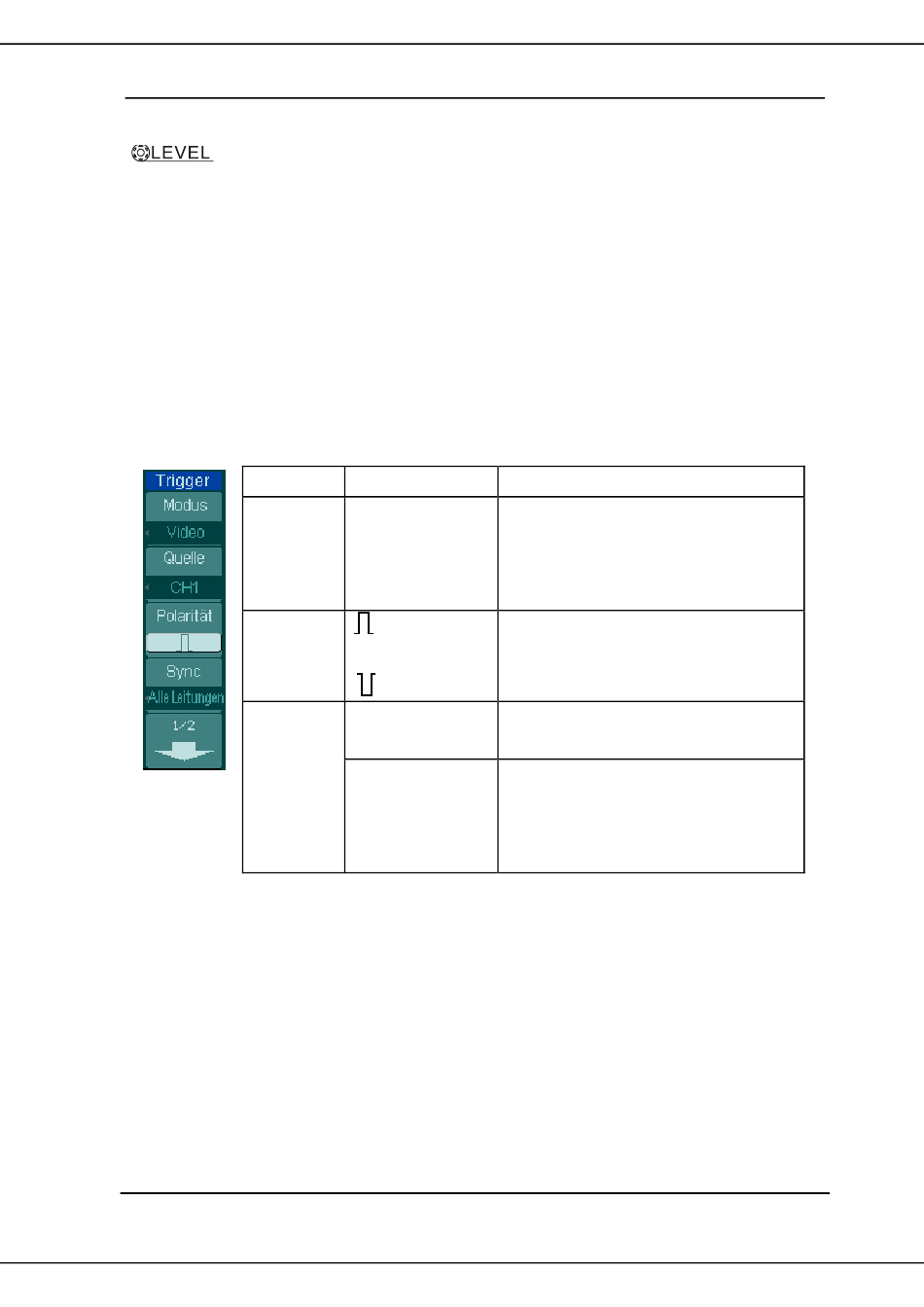

Abbildung 2- 47 Table 2- 25 Das Videotriggermenü (Seite 1/2)
Menü
Quelle
Polarität
Sync
© 2008 RIGOL Technologies, Inc.
Benutzerhandbuch für DS1000E, DS1000D Serie
Einstellungen
Auswahl CH1 als Trigger Quelle.
CH1
Auswahl CH2 als Trigger Quelle.
CH2
Auswahl EXT TRIG als Trigger
EXT
Quelle.
Triggerung auf positiven sync Puls.
positiv
Triggerung auf negativen sync
Puls.
negativ
Alle Leitungen Trigger auf alle Linien.
Leitungsnr. Trigger auf spezielle Linien.
Auswahl um auf ungerade Felder
Ungerades Feld
zu triggern.
Auswahl um auf gerade Felder zu
Gerades Feld
triggern.
RIGOL
Bemerkungen
2-45
