6. Invertieren eines Signalverlaufs
Invertierung dreht den Signalverlauf um 180 Grad, bezüglich der Erdungsreferenz.
Wenn das Oszilloskop auf ein invertiertes Signal getriggert wird, ist der Trigger auch
invertiert. Abbildung 2- 13 und Abbildung 2- 14 zeigt die Veränderung nach der
Invertierung.
Invertierung aus

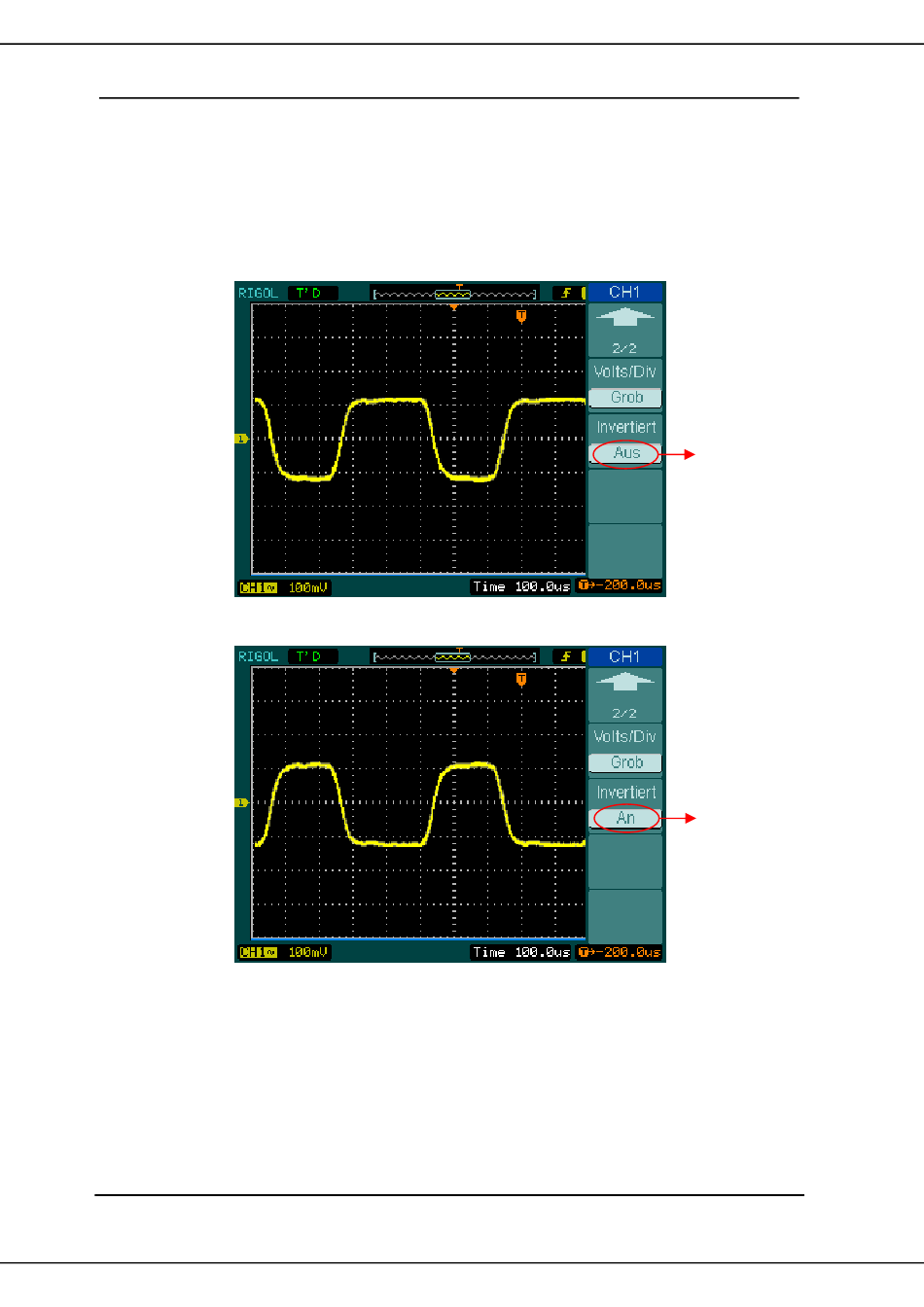

Abbildung 2- 13 Signal vor der Invertierung
Invertierung an
Abbildung 2- 14 Signal nach der Invertierung
