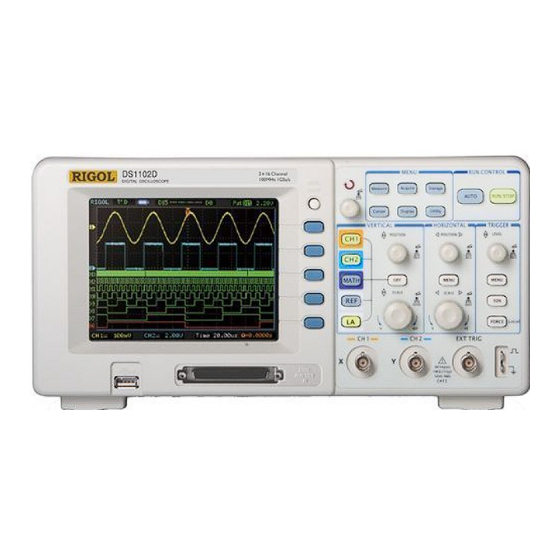

RIGOL Technologies DS1000E Serie Benutzerhandbuch

Digital-oszilloskope
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Benutzerhandbuch
RIGOL
Publikationsnummer QGA07114-1110
November 2012
DS1000E, DS1000D Serie
Digital-Oszilloskope
DS1102E, DS1052E, DS1102D, DS1052D
© 2008 RIGOL Technologies, Inc. Alle Rechte vorbehalten

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RIGOL Technologies DS1000E Serie

  • Seite 1 Benutzerhandbuch RIGOL Publikationsnummer QGA07114-1110 November 2012 DS1000E, DS1000D Serie Digital-Oszilloskope DS1102E, DS1052E, DS1102D, DS1052D © 2008 RIGOL Technologies, Inc. Alle Rechte vorbehalten...

  • Seite 3: Urheberrecht

    3. Informationen in dieser Veröffentlichung ersetzen alle früheren entsprechenden Materialien. 4. RIGOL Technologies, Inc. Behält sich das alleinige Recht vor, Teile oder die gesamten Spezifikationen und die Preispolitik zu ändern bzw. zu modifizieren. RIGOL ist ein eingetragenes Warenzeichen der RIGOL Technologies, Inc.

  • Seite 4: Sicherheitsinformationen

    Typ, Spannung und Strom entsprechen, wie angegeben für dieses Instrument. Vermeiden Berührungen offenen Stromkreisen spannungsführenden Teilen. Berühren Sie keine freiliegenden Anschlüsse und Komponenten wenn der Strom eingeschaltet ist. Arbeiten sie NICHT bei Verdacht auf Funktionsfehler. Bei Verdacht auf © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 5 DS1000E Digital-Oszilloskop Serie wurde entwickelt um gelegentlich einer transienten Überspannung von 1000Vpk standzuhalten. Benutzen Sie dieses Gerät nicht zum Messen an Schaltungen wo diese transiente Überspannung dieses Niveau überschreiten könnte. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 6: Sicherheitsbegriffe Und Symbole

    CAUTION (dt. VORSICHT): Weist auf eine mögliche Beschädigung des Instruments oder anderen Gegenständen hin. Symbole auf dem Produkt: Diese Symbole können auf dem Produkt erscheinen: Hochspannung Benutzerhandbuch Gerätemasse Erdung Schutzleiter- beachten anschluss © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 7: Allgemeine Informationen

    DS1102D, DS1052D (mit Logikanalysator) Die DS1000E, DS1000E Serie sind kostengünstige, leistungsstarke Oszilloskope. DS1000E Serie ist ausgestattet mit zwei Kanälen und einem externen Trigger Kanal. DS1000D Serie ist ausgestattet mit zwei Kanälen und einem Trigger Kanal sowie einem 16 kanaligen Logikanalysator.
  • Seite 8  Eingaben Unterstützung von „U-Disk“ und USB Speichermedien  Bandbreitenintensität kann eingestellt werden  Automatische Darstellung eines Signalverlaufes mit AUTO  Pop-up Menü macht das Lesen und Benutzen einfacher  © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 9: Inhaltsverzeichnis

    Beispiel 4: Reduzierung von weißem Rauschen bei Signalen ...... 3-4 Beispiel 5: Cursormessung ..............3-6 Beispiel 6: Anwendung der X-Y Operation ..........3-8 Beispiel 7: Triggerung auf ein Videosignal ..........3-11 © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 10 Anhang ................6-1 Anhang A: Zubehör ................6-1 Anhang B: Gewährleistung ..............6-2 Anhang C: Pflege und Reinigung ............6-3 Anhang D: Kontakt RIGOL ..............6-4 Stichwortverezichnis ................1 © 2008 RIGOL Technologies, Inc. VIII Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 11: Kapitel 1 Schnellstartanleitung

     Abdeckungen und Benutzeroberfläche  Aussehen und Abmessungen  Funktionsprüfung durchführen  Tastkopfabgleich Logiktastköpfe (nur DS1000D Serie)   Automatische Signaldarstellung  Bedienelemente für Vertikaleinstellungen  Bedienelemente für Horizontaleinstellungen  Bedienelemente für © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 12: Notwendige Inspektion

    Zubehör das mit dem Gerät mitgeliefert wird ist aufgeführt unter: „Anhang A: Zubehör“ in diesem Handbuch. Sollte der Inhalt nicht vollständig oder beschädigt sein, kontaktieren Sie bitte ihren RIGOL Handelsvertreter. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 13: Abdeckungen Und Benutzeroberfläche

    Funktionen direkt aufzurufen, Menüs einzublenden welche Messfunktionen mit Zusatzfunktionen bereitstellen oder auf Kontrollfunktionen verweisen und diese ausführen.  Frontabdeckung DS1000E Oszilloskop:  Frontabdeckung DS1000D Oszilloskop: Abbildung 1- 1 Ansicht Frontabeckung der Oszilloskop Serie DS1000E, DS1000D © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 14: Rückseite

    USB Host Logic Analyzer Port Signal Input EXT Trigger Probe Channel Input Compensation Abbildung 1- 2 Frontabdeckung Anweisungen 2. Rückseite Abbildung 1- 3 Ansicht der Rückseite der Oszilloskop Serie DS1000E, DS1000D © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 15 Schnittstelle verbunden werden. ③ USB Geräte Anschluss: Wird benutzt um Daten auf externen USB-Geräten zu speichern, welche als „Device Equipment” erkannt werden. Beispiel: Anschluss von PictBridge-Druckern den über USB-Anschluss. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 16 „POSITION“ Knöpfe an.  deutet die zwei „SCALE“ Drehknöpfe an.  deutet den „LEVEL“ Drehknopf an.  Der grau hinterlegte Name zeigt eine Menüschaltfläche an, wie Signalverlauf im  Speicher Menü. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 17: Benutzeroberfläche

    Kanal 2 Anzeige Kurvenverlauf Abbildung 1- 5 Bildschirmanzeige (nur analoge Kanäle) Digitale Kanäle Digitale Kanäle Erfassungsstatus einschalten ausschalten Abbildung Kanal 1 Digitale Kanäle Horizontale Trigger Kanalkopplung Zeitbasis Verzögerung und vertikale © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 18: Aussehen Und Abmessungen

    RIGOL 1- 6 Benutzeroberfläche (analoge und digitale Kanäle) Aussehen und Abmessungen Abbildung 1- 7 Vorderansicht Abbildung 1- 8 Seitenansicht © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 19: Funktionsprüfung Durchführen

    Schalten Sie das Gerät ein und überprüfen Sie es WARNUNG: Um die Gefahr eines elektrischen Schlages zu verhindern, vergewissern Sie sich dass das Oszilloskop richtig geerdet ist. 2. Rechteckspannung mit dem Oszilloskop erfassen DS1000E Serie: 2 Eingabekanäle + 1 externer Trigger Kanal DS1000D Serie: Eingabekanäle externer...
  • Seite 20  Masseklemme mit dem Masseanschluss am Oszilloskop. Rechteckspannungs Abbildung 1- 10 Verbinden eines Tastkopfes ② Einstellen der Tastkopfdämpfung auf 10X. Gehen Sie wie folgt vor, drücken Sie CH1→Messkopf→10X. Tastkopfdämpfung © 2008 RIGOL Technologies, Inc. 1-10 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 21 ⑤ Drücken Sie die CH2 Taste um Kanal 2 einzuschalten, wiederholen Sie Schritt 2 und 3. Hinweis: Die Rechteckspannung für die Kompensierung von Tastköpfen sollte nur für die Kompensierung nicht für die Kalibrierung benutzt werden. © 2008 RIGOL Technologies, Inc. 1-11 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 22: Tastkopfabgleich

    Sie die Tastköpfe benutzen, stellen Sie sicher dass das Isolationsmaterial der Leitung nicht beschädigt ist und berühren Sie keine metallischen Bauteile Tastkopfes wenn dieser einer Spannungsquelle verbunden ist. © 2008 RIGOL Technologies, Inc. 1-12 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 23: Logiktastköpfe (Nur Ds1000D Serie)

    Leitungen angeschlossen werden. Abbildung 1- 14 Verbinden des „Logic Head“ ACHTUNG: Benutzen Sie nur FC1868, LH1116, TC1100 und LC1150 hergestellt von RIGOL, speziell für die DS1000D Serie. © 2008 RIGOL Technologies, Inc. 1-13 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 24 Abbildung 1- 15 Eingangsschnittstelle für Digitalkanäle 4. Prüfen Sie ihre Schaltungen. Abbildung 1- 16 Digitalkanalmessung 5. Vergessen Sie nicht die Masseverbindung mit dem Messobjekt. Masse Abbildung 1- 17 Masseverbindung herstellen © 2008 RIGOL Technologies, Inc. 1-14 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 25: Automatische Signaldarstellung

    2. Drücken Sie AUTO. Das Oszilloskop wird automatisch die Vertikal-, Horizontal- und Trigger Einstellungen vornehmen um eine bestmögliche Darstellung des Signalverlaufes zu erreichen. Falls nötig, kann eine manuelle Korrektur erfolgen. © 2008 RIGOL Technologies, Inc. 1-15 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 26: Bedienelemente Für Vertikaleinstellungen

    Drehknopf drehen, wird in der Bildschirmmitte ein Spannungswert, gemessen gegen Masse, eine kurze Zeit eingeblendet. Beachten Sie auch, dass sich das Massesymbol auf der linken Bildschirmseite in Verbindung mit Drehknopf bewegt. Messhinweis © 2008 RIGOL Technologies, Inc. 1-16 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 27 Bezeichnung und das Signal des entsprechenden Kanals anzuzeigen. Drücken Sie die OFF Taste um den Kanal auszuschalten. Grob/ Fein Tastenkürzel Die grob/ fein Vertikaleinstellung kann einfach durch drücken des vertikal Drehknopfes eingeschaltet werden. © 2008 RIGOL Technologies, Inc. 1-17 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 28: Bedienelemente Für Horizontaleinstellungen

    Frontplatte um den Modus für die verzögerte Abtastung zu starten oder zu beenden. Dieses Tastenkürzel ersetzt die Menüoption MENU→Verzögert→An. * Hinweis: Die Horizontalabtastung variiert zwischen den verschiedenen Oszilloskop Modellen. © 2008 RIGOL Technologies, Inc. 1-18 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 29: Der Horizontal

    Y-T, X-Y oder Bilddurchlaufmodus zu stellen, oder die Trigger Verzögerung zurückzusetzen. Die horizontale Positionseinstellung Trig-Offset: Die relative Position des Trigger Punktes zur Position des Bildschirmmittelpunktes ändern. Drehen Sie den Drehknopf um den Trigger punkt horizontal zu verschieben. © 2008 RIGOL Technologies, Inc. 1-19 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 30: Bedienelemente Für Triggereinstellungen

    Tastenkürzel für die Rückstellung des Trigger Levels Drehen Sie den Drehknopf um das Trigger Level zu ändern und drücken Sie dann den Drehknopf um den Trigger Level auf 0 zurückzusetzen. © 2008 RIGOL Technologies, Inc. 1-20 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 31 Während der Sperrzeit wird das Trigger System gesperrt. Diese Funktion hilft bei Darstellung komplexen Signalen, z.B. Signalen (Amplitudenmodulation). Drücken Sperrzeittaste Multifunktionsdrehknopf ( ) zu aktivieren, dann kann mit diesem die Sperrzeit eingestellt werden. © 2008 RIGOL Technologies, Inc. 1-21 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 33: Kapitel 2 Benutzen Ihres Oszilloskopes

     Benutzen der Erfassungskontrolle ( AUTO, RUN/STOP)  Bitte lesen Sie dieses Kapitel sorgfältig um mehr Informationen zu den Messungen und der Bedienung der DS1000E und DS1000D Serie zu erhalten. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 34: Einstellen Des Vertikalsystems

    Tastkopfes ein, es wird eine 100X richtige Vertikalskalierung der 500X Anzeige erreicht. 1000X Digitale Filter einstellen (Siehe Digital filter Abbildung 2-4) Gehen Sie zur nächsten Menüseite (Die Anweisungen sind die Gleichen, keine weitere Erklärung) © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 35: Einstellungen

    Als Beispiel wird am Kanal 1 eine Sinusspannung mit DC Anteil angelegt. Drücken CH1→Kopplung→AC „AC“ Kopplung einzuschalten. Wechselspannungskomponenten Eingangssignals werden angezeigt, wohingegen Gleichspannungsanteile ausgeblendet werden. Der Signalverlauf wird angezeigt wie in Abbildung 2- 3: © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 36 Eingangssignals durch. Der Signalverlauf wird wie in Abbildung 2- 4 angezeigt: Kopplungs- einstellung Symbolstatus DC Kopplung Abbildung 2- 4 DC Kopplungseinstellungen Drücken Sie CH1→Kopplung→Erde, um die „Erde“ Kopplung einzustellen, dies trennt das Eingangssignal. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 37 RIGOL Der Signalverlauf wird wie in Abbildung 2-5 dargestellt: Erde Kopplungs- einstellung Statussymbol Erde Kopplung Abbildung 2- 5 Erde Kopplungseinstellung © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 38 Drücken Sie CH1→BB 20M→ON, um die Bandbreitenbegrenzung ein zu schalten. Das Oszilloskop wird alle Frequenzbestandteile größer als 20MHz ausblenden. 20MHz Bandbreiten- begrenzung Zeichen für Bandbreiten- Abbildung 2- 7 begrenzung Einschalten der Bandbreitenbegrenzung © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 39 Tastkopf anzupassen. Diese Einstellung wird solange beibehalten, bis diese wieder geändert wird. Abbildung 2-8 zeigt ein Beispiel für die Benutzung einer Tastkopfdämpfung von 1000:1. Tastkopf- dämpfung Vertikal Volt/Div. Abbildung 2- 8 Benutzung einer Tastkopfdämpfung von 1000:1 © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 40 RIGOL Tabelle 2- 3 Die Tastkopfeinstellungen Faktoren für Entsprechende Einstellung Tastkopfdämpfung 10:1 50:1 100:1 100X 500:1 500X 1000:1 1000X © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 41: Digitale Filtereinstellungen

    Drehen Sie am Multifunktionsdrehknopf ( ) um die obere und untere Frequenzgrenze einzustellen. Digitalen Filter ausgeschalten Abbildung 2- 9 Signalverlauf bei ausgeschalteten digitalen Filtern Digitalen Filter eingeschalten Zeichen für digitalen Filter Abbildung 2- 10 © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 42: Volts/Div Einstellungen

    Volts/Div in 1-2-5-Schritten in Reihe von 2mV/Div, 5mV/Div, 10mV/Div, 20mV/Div……10V/Div. Fein: Diese Einstellung ändert die Vertikalskalierung in kleinen Schritten, die zwischen denen der Grobeinstellung liegen. Es ist hilfreich das Signal in kleinen Schritten einzustellen. © 2008 RIGOL Technologies, Inc. 2-10 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 43 Abbildung 2- 12 Fein-Einstellung Wert für Fein-Einstellung Grob/ Fein Tastenkürzel Die grob/ fein Vertikaleinstellung kann nicht nur über das Menü erfolgen, sondern auch einfach durch drücken des vertikal Drehknopfes. © 2008 RIGOL Technologies, Inc. 2-11 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 44 Abbildung 2- 13 und Abbildung 2- 14 zeigt die Veränderung nach der Invertierung. Invertierung aus Abbildung 2- 13 Signal vor der Invertierung Invertierung an Abbildung 2- 14 Signal nach der Invertierung © 2008 RIGOL Technologies, Inc. 2-12 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 45: Mathematische Funktionen

    Multiplizieren von Quelle A mit Quelle B. „Schnelle Fourier-Transformation“. Definiere Kanal 1 oder Kanal 2 Quelle A als Quelle A. Definiere Kanal 1 oder Kanal 2 Quelle B als Quelle B. © 2008 RIGOL Technologies, Inc. 2-13 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 46 Definiere Kanal 1 oder Kanal 2 als Quelle FFT Quelle. Rectangle Hanning Wählt Fenster für FFT. Fenster Hamming Blackman Geteilt Zeigt Signal halben Bildschirm. Anzeige Vollbild Zeit Funktion ganzen © 2008 RIGOL Technologies, Inc. 2-14 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 47 Ereignis fast gleich. Rectangle Magnituden Sinuswellen gleicher Auflösung. Amplitude festgelegten Diese Einstellung ist Frequenzen. Breitbandrauschen vergleichbar mit dem mit relativ langsam variierendem Arbeiten ohne Fenster. Spektrum. Hanning Bessere Frequenz-, Sinus, periodisches © 2008 RIGOL Technologies, Inc. 2-15 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 48: Ref Funktion

    Aliasing verursacht. REF Funktion Referenzsignale sind gespeicherte Signale die zur Anzeige ausgewählt werden können. Die Referenzfunktion ist nach dem Speichern des Signales in einem permanenten Speicher verfügbar. © 2008 RIGOL Technologies, Inc. 2-16 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 49 Auswahl von Math/FFT als REF Quelle Kanal Auswahl von LA als REF Kanal (DS1000D Serie) Auswahl des internen Speicherortes Intern Location Auswahl externen Extern Speicherortes Speichere REF Signalverlauf in Speichern externem Speicherort © 2008 RIGOL Technologies, Inc. 2-17 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 50 RIGOL Gehe zu importieren Menü (siehe Importieren Tabelle 2-14) Rücksetzen Lösche REF Signal © 2008 RIGOL Technologies, Inc. 2-18 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 51: Importieren Und Exportieren

    Exportiere die REF Datei von internem Speicher in Exportieren externen Speicher (siehe Tabelle 2-11) Importiere die REF Datei Importieren in internen Speicher Datei löschen Lösche Datei Abbildung 2- 21 Die Importier-/ Exportier-Oberfläche © 2008 RIGOL Technologies, Inc. 2-19 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 52: Exportieren

    Drücken Sie REF→Imp./Exp.→Exportieren und gehen Sie zu folgendem Menü. Abbildung 2- 22 Tabelle 2- 11 Das Exportiermenü Menü Einstellungen Bemerkungen Bewegt Cursor hoch Bewegt Cursor runter Löscht ausgewählten Buchstaben Speichern Speichern Datei Abbildung 2- 23 Exportieroberfläche © 2008 RIGOL Technologies, Inc. 2-20 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 53: Menü Einstellungen

    Wechsel zwischen Pfad, Exploer Directories Ordner und Datei. Dateien Neue Datei Neue Datei in Pfad. Neuen (Ordner) Ordner Verzeichniss erstellen. Datei löschen Lösche Datei (Ordner). (Ordner) Abbildung 2- 25 Speicheroberfläche © 2008 RIGOL Technologies, Inc. 2-21 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 54: Importieren

    Bemerkungen Bewegt den Cursor hoch. Bewegt den Cursor runter. Löscht ausgewählte Datei. Speichern Speichern. Dateinamen eingabe Großschreibung Wechsel zwischen an/ aus Chinese/English Abbildung 2- 27 Chinesische Eingabeoberfläche 4. Importieren © 2008 RIGOL Technologies, Inc. 2-22 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 55 Tabelle 2- 14 Das Importiermenü Menü Einstellungen Bemerkungen Pfad Wechsel zwischen Pfad, Exploer Directorys Ordner und Datei Dateien Importiere eine REF Datei Importieren in den internen Speicher Abbildung 2- 29 Importieroberfläche © 2008 RIGOL Technologies, Inc. 2-23 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 56 4. Drücken Sie den Softkey Nr. 2 um das Speicherziel für das REF Signal auszuwählen. 5. Drücken Sie den Softkey Nr.3 um den Signalverlauf als REF zu speichern. Hinweis: Die Referenzsignalfunktion ist nicht verfügbar im X-Y Modus. © 2008 RIGOL Technologies, Inc. 2-24 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 57: Einstellen Der Logikanalyserkanäle (Nur Ds1000D Serie)

    Gruppenkanäle. Ein-/ Ausschalten der Anzeige für digitale Kanäle. (2) Drücken Sie LA→Aktuell und wählen Sie einen digitalen Kanal mit drehen am Multifunktionsdrehknopf ( ). Der ausgewählte Kanal wird in roter Farbe angezeigt. © 2008 RIGOL Technologies, Inc. 2-25 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 58 (3) Drehen Sie am vertikal Knopf um den Kanal am Bildschirm zu re-positionieren. Die folgende Abbildung zeigt das dazugehörige Menü. Auswahl aktiven Kanals Aktiver Kanal Abbildung 2- 32 Einschalten des digitalen Kanals © 2008 RIGOL Technologies, Inc. 2-26 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 59: Einstellen Der Kanalgruppe

    Drücken Sie LA→D7-D0 oder D15-D8; Ein-/ Ausschalten der Einzelkanäle oder ganzer Gruppen. Sie können auch die Größe der Signale in 8 Bits oder als Gruppe ändern. Siehe Tabelle 2-16 und 2-17. © 2008 RIGOL Technologies, Inc. 2-27 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 60 Ein-/ Ausschalten D15-D8 Ausschalten aller 8 Kanäle. Anzeigen von 8 Kanälen in einem Fenster. Größe Anzeigen von 16 Kanälen in einem Fenster. Zurücksetzen der Signale für die Rücksetzen Kanäle D7-D0 © 2008 RIGOL Technologies, Inc. 2-28 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 61 Drücken Sie LA→D7-D0→Größe, oder D15-D8→Größe, um die Größe der logischen Kanäle auszuwählen. Wählen Sie um 8 Kanäle auf dem Bildschirm darzustellen. Wählen Sie um alle 16 Kanäle auf dem Bildschirm darzustellen. © 2008 RIGOL Technologies, Inc. 2-29 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 62: Ein-/ Ausschalten Der Kanäle

    Kanal 2 (CH2) Ausgewählt CH2 (schwarze Buchstaben) Kein Indikator Math (violette Buchstaben) MATH Ausgewählt Math (schwarze Buchstaben) Kein Indikator Hinweis Durch Drücken der Taste werden alle digitalen Kanäle ein-/ausgeschaltet. © 2008 RIGOL Technologies, Inc. 2-30 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 63: Einstellen Der Vertikalposition Und Skalierung

    4. Während der Vertikaleinstellung wird am linken, unteren Bildschirmrand eine Nachricht angezeigt, in der Farbe des entsprechenden Kanals. Die Einheit ist V (Volt). © 2008 RIGOL Technologies, Inc. 2-31 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 64: Einstellen Des Horizontalsystems

    X Achse; CH2 Werte auf Roll der Y Achse. Im Roll Modus wird das Anzeigesignal von rechts nach links aktualisiert. Anzeigen Abtastrate Systemabtastrate. Trig-Offset Einstellen auf das Zentrum. Rücksetzen © 2008 RIGOL Technologies, Inc. 2-32 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 65 ① Die Position des aktuellen Anzeigefensters im Speicher. ② Trigger Position im Speicher. ③ Die Trigger Position im aktuellen Anzeigefenster. Die horizontale Zeitablenkung (Hauptzeitbasis). Die horizontale Trigger Verzögerung entsprechend dem Bildschirmmittelpunktes. © 2008 RIGOL Technologies, Inc. 2-33 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 66 Es wird empfohlen bei der Darstellung von Niederfrequenzsignalen in diesem Modus die Kanalkopplung auf DC zu stellen. Time/Div: Horizontale Skalierung. Die Time/Div Einstellung staucht oder streckt einen Signalverlauf. © 2008 RIGOL Technologies, Inc. 2-34 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 67: Verzögerte Abtastung

    Drücken Sie die horizontal MENU→Verzögert→An Taste oder den horizontal Knopf um Delayed Scan Modus einzuschalten. Signalverlauf für horizontale Vergrößerung Zeitbasis verzögerten Abtastmodus Horizontale Vergrößerung Hauptzeitbasis Signalverlaufes Abbildung 2- 39 Delayed Scan Fenster © 2008 RIGOL Technologies, Inc. 2-35 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 68 Vertikaleinteilungen vorhanden, somit wird die Vertikalskalierung verdoppelt. Tastenkürzel für die verzögerte Abtastfunktion: Die Delayed Scan Funktion kann nicht nur über das Menü eingeschalten werden, sondern auch mit dem Druck auf den horizontal Knopf. © 2008 RIGOL Technologies, Inc. 2-36 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 69 Folgende Modi funktionieren nicht im X-Y Format. LA Funktion (DS1000D Serie)  Automatische Messungen  Cursor Messungen  REF und MATH Operationen  Verzögerter Abtastmodus  Vektor Anzeigemodus  Horizontal Knopf  Trigger Einstellungen  © 2008 RIGOL Technologies, Inc. 2-37 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 70: Die Horizontal Knöpfe

    Knopf um die time/div (Skalenfaktor) für die Hauptzeitbasis oder die Delayed Scan Funktion auszuwählen. Sollte der Delayed Scan Modus eingeschalten sein, ändert sich die Breite des Anzeigefensters durch ändern der verzögerten Abtastzeitbasis. © 2008 RIGOL Technologies, Inc. 2-38 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 71: Einstellen Des Triggers

    Manuelle Auslösung des Triggers, diese Funktion wird meistens im Einzel- oder Normal-Modus verwendet. MENU: Taste die das Triggereinstellmenü aktiviert. Drücken Sie die Trigger MENU Taste um in das Triggereinstellmenü zu gelangen. Abbildung 2- 41 Das Triggereinstellmenü © 2008 RIGOL Technologies, Inc. 2-39 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 72 Video: Der Videotrigger wird für Felder oder Linien von Standardvideosignalen verwendet. Alternieren: Trigger für nicht-synchronisierte Signale der Doppelkanäle. Muster: Triggerung durch erkennen eines bestimmten Musters. Dauer: Triggerung innerhalb einer festgelegten Zeit unter Bedingung eines bestimmten Musters. © 2008 RIGOL Technologies, Inc. 2-40 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 73 Trigger nicht ausgelöst wird. Zeitab- Normal Erfasse Signalverlauf wenn lenkung Trigger auslöst. Single Wenn Trigger auslöst, erfasse ein Signalverlauf und stoppe dann. Zum Setupmenü, siehe Tabelle Set up 2-38 © 2008 RIGOL Technologies, Inc. 2-41 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 74: Einstellungen

    (nur DS1000D Serie) +Impulsbreite kleiner als) (+Impulsbreite größer als) (+Impulsbreite gleich wie) Wann Auswahl Impulskondition (-Impulsbreite kleiner als) (-Impulsbreite größer als) (-Impulsbreite gleich wie) Einstellung Erforderliche Impulsbreite setzen <Breite> © 2008 RIGOL Technologies, Inc. 2-42 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 75 Signalverlauf und stoppe dann. Set Up Zum Setupmenü, Siehe Tabelle 2-38 Hinweis: Der Impulsbreiteneinstellbereich liegt bei 20ns ~ 10s. Ist die Voraussetzung erfüllt, wird der Trigger ausgelöst und der Signalverlauf wird erfasst. © 2008 RIGOL Technologies, Inc. 2-43 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 76 Normal wenn die Trigger Kondition erfüllt wird. Einmalig Wenn die Trigger Kondition erfüllt wird, Erfassung eines Signalverlaufes und stoppe dann. Zum Setup Menü. Siehe Tabelle Set Up 2-38. © 2008 RIGOL Technologies, Inc. 2-44 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 77: Video Trigger

    Alle Leitungen Trigger auf alle Linien. Leitungsnr. Trigger auf spezielle Linien. Auswahl um auf ungerade Felder Sync Ungerades Feld zu triggern. Auswahl um auf gerade Felder zu Gerades Feld triggern. © 2008 RIGOL Technologies, Inc. 2-45 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 78 Automatisch wurde. Erfassung Zeitablen Signalverlaufes wenn Trigger Normal kung ausgelöst wird. Einmalig Wenn Trigger ausgelöst wird, Erfassung des Signalverlaufes und dann stoppen. Zum Setupmenü, siehe Tabelle Set Up 2-39. © 2008 RIGOL Technologies, Inc. 2-46 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 79 Pulsen auf. Hat das Videosignal positive sync Pulse, benutzen Sie die negative Polaritätsauswahl. Abbildung 2- 50 Abbildung 2- 51 Video Trigger: Linien Synchronisation Video Trigger: Feld Synchronisation © 2008 RIGOL Technologies, Inc. 2-47 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 80 Setze Trigger Modus für Kanal 2 Auswahl Flankentrigger Flanke Trigger Modus (Steigend) Trigger auf steigende Flanke Anstieg (Fallend) Trigger auf fallende Flanke Zum Setupmenü. Siehe Tabelle Set Up 2-38. © 2008 RIGOL Technologies, Inc. 2-48 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 81 Abbildung 2- 54 Tabelle 2- 30 Das Alternier Menü (Trigger Typ: Impuls, Seite 2/2) Menü Einstellungen Bemerkungen Einstellu Setze Impulsbreite der Pulse < > Impulsbreite Set Up Zum Setupmenü. Siehe Tabelle 2-38. © 2008 RIGOL Technologies, Inc. 2-49 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 82 Abbildung 2- 56 Tabelle 2- 32 Das Alternier Menü (Trigger Typ: Anstieg Seite 2/2) Menü Einstellungen Bemerkungen Zeit Wähle Anstiegszeit < > Zeiteinstellung Auswahl Limit, das mit dem Vertikal Knopf eingestellt wird. Zum Setupmenü. Siehe Tabelle Set Up 2-38. © 2008 RIGOL Technologies, Inc. 2-50 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 83 Setze Triggerung auf ungerade oder Even field gerade Felder. Leitungs- Wähle spezifizierte Leitungszahl für < Leitungs- nummer sync > auswahl PAL/SECM Standard Wähle Videostandard NTSC Set Up Zum Setupmenü, Siehe Tabelle 2-39. © 2008 RIGOL Technologies, Inc. 2-51 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 84 Triggerung on spezifizierten Linien. Sync Ungerade Setzen der Triggerung auf ungerade Felder oder gerade Felder. Gerade Felder PAL/SECM Standard Auswahl des Videostandard. NTSC Set Up Zum Setupmenü, siehe Tabelle 2-39 © 2008 RIGOL Technologies, Inc. 2-52 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 85 1. H (High): High-Logik: Die Spannung ist größer als die Schwellwerteinstellung. 2. L (Low): Low-Logik: Die Spannung ist kleiner als die Schwellwerteinstellung. 3. X (Ignoriere): Ignorieren. Wenn alle Kanäle unterdrückt sind, wird das Oszilloskop nicht getriggert. © 2008 RIGOL Technologies, Inc. 2-53 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 86 Sie können nur eine Vorwahl für eine Flanke treffen. Sollten Sie eine Flanke ausgewählt haben, danach eine andere für einen anderen Kanal, wird die erste Flanke auf X (Ignorieren) gesetzt. © 2008 RIGOL Technologies, Inc. 2-54 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 87 Zeit- Auto Erfassung eines Signalverlaufes wenn ablenk- Normal Trigger ausgelöst wurde. Einmalig Wenn Trigger ausgelöst wird, Erfassung eines Signalverlaufes und stoppe dann. Set Up Zum Setupmenü, siehe Tabelle 2-40. © 2008 RIGOL Technologies, Inc. 2-55 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 88: Trigger Setup

    <Sensitivity Sensitivität, von 0.1div bis Einstellung> 1div. Auswahl des Zeitfensters vor einer weiterer Triggerung, Sperrzeit <Sperrzeit- Einstellbereich von 500ns bis Einstellung> 1.5s. Rücksetzen Rücksetzen der Sperrzeit auf Sperrzeit 500ns. © 2008 RIGOL Technologies, Inc. 2-56 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 89 Tabelle 2- 41 Das Trigger Setupmenü (Einstellungen nur für Sperrzeit) Menü Einstellungen Bemerkungen Sperrzei Auswahl des Zeitfensters vor einer <Sperrzeit weiteren Triggerung. Einstellung> Sperrzei Rücksetzen der Sperrzeit Rücksetzen 500ns. © 2008 RIGOL Technologies, Inc. 2-57 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 90 Drücken Sie die Set Up Taste um das Setupmenü aufzurufen. Drehen Sie am Multifunktionsknopf ( ) um die Sperrzeit zu ändern, bis der Signalverlauf stabil ist. Drücken von Rücksetzen kann die Sperrzeit zurücksetzen auf den Standardwert. © 2008 RIGOL Technologies, Inc. 2-58 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 91 Wenn gültige Trigger auftreten, wird die Anzeige stabil auf dem Bildschirm dargestellt. Jeder Faktor der eine Instabilität des Signalverlaufes hervorruft, kann durch den Auto Trigger aufgespürt werden, z.B. Ausgabe Spannungsversorgung. © 2008 RIGOL Technologies, Inc. 2-59 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 92 Diese Funktion ist sehr hilfreich für die Analysierung der Ergebnisse welche zum Trigger Punkt geführt haben. Alles auf der rechten Seite des Trigger Punktes wird Nach-Trigger Information genannt. Der Verzögerungsbereich (Vor-Trigger und Nach-Trigger Information) hängt von der eingestellten Ablenkgeschwindigkeit © 2008 RIGOL Technologies, Inc. 2-60 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 93 Serie kann die Empfindlichkeit von 0.1div bis 1.0div eingestellt werden. Wenn eine Empfindlichkeit von 1.0div eingestellt ist, beeinflusst die Trigger Schaltung kein Signal mit Spitze-Spitze Amplitude mit weniger als 1.0 div um den Einfluss von Rauschen zu vermeiden. © 2008 RIGOL Technologies, Inc. 2-61 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 94: Einstellen/ Auswählen Des Erfassungsmodus

    Abtastung Äquivalenzzeit Synchronisierter Abtastmodus Setze Speicher auf 512kpts Langzeit oder 1Mpts Speichertiefe Setze Speicher auf 8kpts oder Normal 16kpts Setze Interpolationsmodus auf sinx/x Sinx/x Setze Interpolation Modus auf Linie © 2008 RIGOL Technologies, Inc. 2-62 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 95 Um Signal Aliasing zu vermeiden, wählen Sie Peak erfassen.  Der angezeigte Singalverlauf ändert sich im Zusammenhang mit den Einstellungen des Erfassungsmenüs. Abbildung 2- 69 Signal mit Rauschen, und ohne Mittelwertabtastung © 2008 RIGOL Technologies, Inc. 2-63 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 96 RIGOL Abbildung 2- 70 Angezeigtes Signal mit Mittelwertabtastung Abbildung 2- 71 Signal ohne Peak erfassen © 2008 RIGOL Technologies, Inc. 2-64 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 97 Wenn das Oszilloskop Signalverläufe erfasst, ist der Signalverlauf in einem aktiven Zustand; wenn die Erfassung gestoppt wird, werden eingefrorene Signalverläufe angezeigt. Die Position und Skalierung kann immer noch durch die Vertikal- und Horizontaleinstellung eingestellt werden. © 2008 RIGOL Technologies, Inc. 2-65 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 98 Durchschnitt über eine bestimmte Anzahl von Erfassungen von 2 bis 256. Peak erfassen: „Peak erfassen“ erfasst die Maximum- und Minimumwerte eines Signalverlaufes. Findet höchste und niedrigste Aufnahmepunkte über viele Aufnahmen. © 2008 RIGOL Technologies, Inc. 2-66 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 99: Einstellen Des Anzeigesystems

    Signalverläufe auf dem Bildschirm Unendlich Die Abtastpunkte werden angezeigt bis die Persistenz auf Persistent „OFF“ gestellt wird. Schalte Persistenz aus. Wähle Signalverlaufintensität, Intensität < > Einstellbereich von 0% bis 100% Prozentsatz © 2008 RIGOL Technologies, Inc. 2-67 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 100 Oszilloskopen. Sie gibt die Anzahl der Bildwiederholungen pro Sekunde an und beeinflusst die Eigenschaft der Signalverläufe. Einstellen der Signalverlaufsintensität Die Standardeinstellung für den Multifunktionsknopf ( ) ist die Anpassung der Signalintensität. © 2008 RIGOL Technologies, Inc. 2-68 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 101: Speichern Und Wiederaufrufen

    Signalverlaufs-, Einstellungs-, Bitmap- und CSV-Dateien können auf externem Speicher erstellt und gelöscht werden (Hinweis: Interne Dateien können gelöscht oder überschrieben werden). Das System unterstützt englische/ chinesische Tasteneingabe. Signal Verlauf und Einstellungen, Menü wie folgt: © 2008 RIGOL Technologies, Inc. 2-69 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 102 Speichern der aktuellen Oszillskopeinstellungen in Para. Save verschiedenen Formaten, mit dem gleichen Dateinamen Zum Menü für externe Extern Speicheroperation (siehe Tabelle 2-49) Zum Disk Manage Menü (siehe Disk Mana. Tabelle 2-50) © 2008 RIGOL Technologies, Inc. 2-70 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 103 Tabelle 2- 48 Das Speichermenü (Für Werkseinstellungen) Einstellu Menü Bemerkungen ngen Wiederherstellen der Speicherung Hersteller Werkseinstellungen Wiederaufrufen von Werks- oder Laden Dateieinstellungen Gehe zu Disk Manage Menü Disk Mana. (siehe Tabelle 2-50) © 2008 RIGOL Technologies, Inc. 2-71 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 104: Interner Speicher

    Dateien im internen Speicher Int_09 (N) Wiederaufrufen von Signalverlaufs- und Laden Einstellungsdateien aus dem internen Speicherort Speichern der Signalverlaufs- Speichern und Einstellungsdateien in internen Speicherort Datei löschen Löschen ausgewählten (Folder) Datei (Ordner) © 2008 RIGOL Technologies, Inc. 2-72 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 105: Externer Speicher

    Löschen der ausgewählten löschen Datei (Ordner) (Ordner) Wiederaufrufen von Signalverläufen und Laden Einstellungen von einem USB-Massenspeicher Pfad Zurück zu vorherigem Ordner Aktueller Ordner Dateien Dateiinformationen Abbildung 2- 83 Anzeige des Dateisystems © 2008 RIGOL Technologies, Inc. 2-73 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 106: Disk Manager

    Signalverläufe und Pass/Fail Dateien Abbildung 2- 85 Tabelle 2- 52 Das Disk Manage Menü (Seite 2/2) Menü Einstellungen Bemerkungen Umbenennen einer Datei Umbenennen (siehe Tabelle 2-52) Anzeigen von Disk info Speichereigenschaften © 2008 RIGOL Technologies, Inc. 2-74 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 107 Tabelle 2- 53 Das Rename Menü Einstellun Menü Bemerkungen Cursor nach oben bewegen Cursor nach unten bewegen Löschen ausgewählten Buchstaben Umbenennen der Datei Abbildung 2- 87 Umbenennen der Datei © 2008 RIGOL Technologies, Inc. 2-75 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 108 Um sicher zu gehen dass die Einstellungen ordnungsgemäß gespeichert wurden, darf das Gerät nach dem Ändern der Einstellungen erst nach 5 Sekunden durch den Benutzer ausgeschalten werden. Das Oszilloskop kann 10 Einstellungen permanent speichern und jederzeit wiederherstellen. © 2008 RIGOL Technologies, Inc. 2-76 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 109: Einstellen Des Utility Systems

    An-/ Ausschalten des Beepers (OFF) Ausschalten Zähler Frequenzzählers Anschalten des Frequenzzählers 简体中文 Auswählen der Sprache 繁体中文 (In späteren Firmware Versionen English Language können weiter Sprachen 日本語 François hinzugefugt worden sein) … © 2008 RIGOL Technologies, Inc. 2-77 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 110 Selbstkalibrierung Anzeigen der Systeminfo Systeminformationen Special Mode Lock/Unlock Sperren der Tastatur Hinweis: Selbstkalibrierung: Das Oszilloskop wird die Parameter des Vertikal- (CH1, CH2, and Ext), Horizontalsystems und des Triggers kalibrieren. © 2008 RIGOL Technologies, Inc. 2-78 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 111 : Der Benutzer muss den USB-Gerät Typ manuell einstellen, wenn das Gerät am USB-Port gewechselt wird, um sicherzustellen, dass das verbundene Gerät das Gleiche ist wie in den Einstellungen. © 2008 RIGOL Technologies, Inc. 2-79 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 112 Sprache. Drücken Sie Utility→Language um die gewünschte Sprache auszuwählen. Abbildung 2- 93 Das Sprachmenü Benutzen Sie die 4. Menütaste oder den Multifunktionsknopf ( ) um die gewünschte Sprache auszuwählen. © 2008 RIGOL Technologies, Inc. 2-80 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 113 Auswahl Pass/ Fail Test für CH2 (START) Pass/Fail Test gestoppt, drücken um zu starten Anwenden Pass/Fail Test gestartet, ■ (STOP) drücken um zu stoppen Einschalten der Pass/Fail Informationsanzeige Msg Display Ausschalten der Pass/Fail Informationsanzeige © 2008 RIGOL Technologies, Inc. 2-81 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 114 Bedingung erfüllt wurde. Test stoppen wenn die Ausgabe Stop auftritt. Test fortsetzen wenn die Output Ausgabe auftritt Mask Setting Zum Menü für Maskeneinstellung Hinweis : Der Beeper sollte eingeschalten sein. © 2008 RIGOL Technologies, Inc. 2-82 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 115 Speichern auf internen Speicher Menü Einstellungen Bemerkungen Speichern der erstellten Speichern Maske auf internem Speicher Wiederaufrufen der Laden Maskeneinstellungsdatei von internem Speicher Import/Export-Menü (Gleich Imp./Exp. Importieren/Exportieren Menü. Siehe Tabelle 2-10) © 2008 RIGOL Technologies, Inc. 2-83 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 116: Menü Settings

    Abbildung 2- 99 Tabelle 2- 63 Das Lade-Menü Menü Settings Comments Pfad Wechseln zwischen Pfad, Ordner und Exploer Directories Datei Dateien Wiederaufrufen der ausgewählten Laden Datei Hinweis: Die Pass/Fail-Funktion ist nicht verfügbar im X-Y Modus. © 2008 RIGOL Technologies, Inc. 2-84 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 117 Bevor Sie eine externe Schaltung anschließen, sorgen Sie dafür, dass die/der maximale Spannung/Strom nicht 400V/100mA überschreitet. Die Ausgabeschaltung hat keine festgelegte Polarität und kann somit willkürlich angeschlossen werden. Abbildung 2- 100 Schema für Pass/Fail-Ausgabe © 2008 RIGOL Technologies, Inc. 2-85 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 118 Auswahl der Aufnahmequelle P/F-OUT Auswahl Anzahl Letztes Bild Aufnahmebilder <1-1000> Aufnahme gestoppt, drücken (Start) Sie Start um die Aufnahme zu Anwenden starten (Stop) Aufnahme, drücken Sie Stop um die Aufnahme anzuhalten © 2008 RIGOL Technologies, Inc. 2-86 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 119 Wiedergabe gestoppt, drücken Sie Start um die (Start) Wiedergabe zu starten Anwenden Bei Wiedergabe drücken (Stop) Stopp Wiedergabe anzuhalten Auswahl Wiederholmodus Abspielmodus Auswahl Einzelwiedergabe Intervall Auswahl des Intervalls <1.00ms-20s> © 2008 RIGOL Technologies, Inc. 2-87 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 120 Abbildung 2- 105 Tabelle 2- 68 Das Speichermenü (Seite 1/2) Menü Einstellungen Bemerkungen Auswahl ersten Erstes Bild <1-1000> speichernden Bildes Auswahl letzten Letztes Bild <1-1000> speichernden Bildes Intern Location Auswahl des Speicherortes Extern © 2008 RIGOL Technologies, Inc. 2-88 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 121 Speichern auf externem Speicher Menü Einstellungen Bemerkungen Speichermenü (Gleich Speichern Speichermenü. Siehe Tabelle 2-12) Zum Laden-Menü, siehe Laden Tabelle 2-63 Import-Menü. (Gleich wie REF Import Importieren Menü, siehe Tabelle 2-14) © 2008 RIGOL Technologies, Inc. 2-89 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 122: Druckeinstellungen

     „Normal”-Modus aus. Nun erkennt das Oszilloskop den Drucker als „Host Equipment”. Danach verbinden Sie den Drucker mit dem USB-Anschluss auf der Frontplatte des Oszilloskops. Abbildung 2- 109 © 2008 RIGOL Technologies, Inc. 2-90 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 123 Abbildung 2- 111 Tabelle 2- 72 Das Druckermenü („PictBridge“-Modus, Seite 1/3) Menü Einstellun Bemerkungen Normal Druckmodus Auswahl des Druckmodus PictBridge Kopieren Druck ausführen Abbrechen Druck stoppen Status Abfrage des Druckstatus © 2008 RIGOL Technologies, Inc. 2-91 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 124 3. Druck: Sorgen Sie dafür, dass der Drucker verbunden ist und die Druckereinstellungen vollständig vor dem Drucken sind. Dann, drücken Sie Utility Set kopieren kopieren um den Druckauftrag auszuführen. © 2008 RIGOL Technologies, Inc. 2-92 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 125: Systemeinstellungen

    CH2, Math, Ref, Trig Level und Trig Position Klassisch Modern Oberfläche Auswahl der Theme Tradition Knapp Abbildung 2- 115 Tabelle 2- 76 Menü für Einstellungen (2/2) Menü Anzeige Bemerkungen Set Keys Einstellen des Codes © 2008 RIGOL Technologies, Inc. 2-93 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 126 Objekt bei der Nullstellung für die einfache Rückkehr zu den ursprünglichen Positionen bis zur nächsten Justierung. 4. Key Sets: Diese Funktion hilft dem Benutzer einen neuen Code für die Entriegelung der Tastatur einzugeben. © 2008 RIGOL Technologies, Inc. 2-94 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 127: Selbstkalibierung

    „RUN/STOP“-Taste um die Operation zu starten und „AUTO“ um das Menü zu verlassen. Abbildung 2- 116 Selbstkalibrierung Hinweis: Das Oszilloskop muss 30 Minuten aufgewärmt worden sein, um mit der Kalibrierung die beste Genauigkeit zu erreichen. © 2008 RIGOL Technologies, Inc. 2-95 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 128: System Information

    System Information Systeminformationen können dem Benutzer helfen um Gerätemodel, Seriennummer, Softwareversion, installierte Module und weiteres herauszufinden. Drücken Sie Utility→Systeminfo um die Systeminformationen wie folgt aufzurufen. Abbildung 2- 117 Systeminformationen © 2008 RIGOL Technologies, Inc. 2-96 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 129: Special Mode

    Drücken Sie eine Taste von F1 bis F5 um in den Unlock Modus zu gelangen und geben Sie dann das Passwort zum Entsperren der Tastatur ein. (Standard „111111“, Sie können ein eigenes Passwort mit 6 Bit einrichten). © 2008 RIGOL Technologies, Inc. 2-97 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 130 Enter, geben Sie dann das neue Passwort ein und bestätigen Sie dieses mit der nochmaligen Eingabe. System wird Ihnen bestätigen dass Passworteinstellung erfolgreich war. Abbildung 2- 120 Benutzeroberfläche für Passworteinstellungen © 2008 RIGOL Technologies, Inc. 2-98 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 131: Automatische Messungen

    Menü Einstellungen Bemerkungen Auswahl von CH1 oder CH2 Quelle Quellkanal für Messungen Auswahl Spannung Spannungsparameter messen Auswahl um Zeitparameter zu Zeit messen Löschen der Messresultate Löschen auf dem Bildschirm © 2008 RIGOL Technologies, Inc. 2-99 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 132: Einstellugen

    Abbildung 2- 125 Tabelle 2- 80 Menü für Spannungsmessungen (Seite 3/3) Menü Einstellungen Bemerkungen Messen der Übersteuerung in Überschwing Prozent einer Flanke Messen der Untersteuern in Untersteuern Prozent einer Flanke © 2008 RIGOL Technologies, Inc. 2-100 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 133 Tabelle 2- 83 Menü für die Zeitmessung (Seite 3/4) Menü Einstellungen Bemerkungen Messen Signalverzögerung zwischen Delay1→2 zwei Kanälen bei steigender Flanke Messen Signalverzögerung zwischen Delay1→2 zwei Kanälen bei fallender Flanke © 2008 RIGOL Technologies, Inc. 2-101 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 134 Parameter mit dem Drücken der Softkeys auf der rechten Menüseite, dann werden die Messwerte am unteren Bildschirmrand angezeigt. Wird für die Messwerte „*****“ angezeigt, bedeutet das, dass die Parameter im aktuellen Zustand nicht gemessen werden können. © 2008 RIGOL Technologies, Inc. 2-102 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 135: Automatische Messung Von Spannungsparametern

    Ihr Oszilloskop bietet automatische Spannungsmessungen welche Vpp, Vmax, Vmin, Vavg, Vamp, Vrms, Vtop, Vbase, Überschwingen und Untersteuern beinhalten. Die folgende Abbildung zeigt einen Puls mit einigen Spannungsmesspunkten. Überschwingen Vmax Vtop Vamp Vbase Vmin Untersteuern Abbildung 2- 131 © 2008 RIGOL Technologies, Inc. 2-103 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 136: Die Automatik Messung Von Zeitparametern

    Anstiegszeit, Abfallzeit, +Breite, -Breite, Delay 1→2 , Delay 1→2 , Phas 1→2 , Phas 1→2 , +Duty und –Duty beinhalten. Die folgende Abbildung zeigt einen Pulsverlauf mit einigen Zeitmesspunkten. © 2008 RIGOL Technologies, Inc. 2-104 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 137 Phas 1→2 : Der Phasenverschiebungswinkel zwischen den zwei Kanälen bei steigender Flanke. Phas 1→2 : Der Phasenverschiebungswinkel zwischen den zwei Kanälen bei steigender Flanke. +Duty: +Tastgrad, definiert als +Pulslänge/ Periode. -Duty: -Tastgrad, definiert als -Pulslänge/ Periode. © 2008 RIGOL Technologies, Inc. 2-105 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 138: Messungen Mit Cursor

    Position auf dem Signalverlauf. Stellen Sie die horizontale Position mit dem Drehen des Multifunktionsknopfes( ) auf dem Signalverlauf ein. Das Oszilloskop zeigt nun die Werte der Koordinaten im untern Kästchen, unterhalb dem Menü an. © 2008 RIGOL Technologies, Inc. 2-106 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 139: Manuell-Modus

    CurB, auf dem Bildschirm. Deren Zeitwert kann separat gemessen werden, sowie die Zeitdifferenz zwischen ihnen. Diese kann mit der Lage des Cursors durch Drehen des Multifunktionsknopfes ( ) geändert werden. © 2008 RIGOL Technologies, Inc. 2-107 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 140 3. Wählen Sie den Cursortyp mit Drücken der Softkeys wie folgt: Cursor→Typ→X oder Y. 4. Bewegen Sie den Cursor um die Inkremente zwischen den Cursoren einzustellen: (Einzelheiten in der folgenden Tabelle) © 2008 RIGOL Technologies, Inc. 2-108 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 141 Cursor B Wert: Hexadezimal Cursor B Wert: Binär Hinweis: Die Werte werden automatisch in der oberen Ecke des Bildschirmes angezeigt wenn das Cursorfunktionsmenü andere Menüs anzeigt oder verdeckt werden. © 2008 RIGOL Technologies, Inc. 2-109 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 142 Cursor X: Cursor X erscheint als vertikale Line auf dem Bildschirm, für die Messung horizontaler Parameter. Meist Anzeige der Auslösezeit des Triggers. Wenn die Quelle als FFT ausgewählt wurde, bedeutet X Frequenz. © 2008 RIGOL Technologies, Inc. 2-110 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 143 Signalverlauf angezeigt. Bewegen Sie den Cursor horizontal, werden die aktuellen horizontalen und vertikalen Positionen sofort angezeigt, ebenso wie die Inkremente Beider. Hinweis: horizontale Koordinaten repräsentieren die Zeitwerte, vertikale Koordinaten repräsentieren die Spannungswerte. © 2008 RIGOL Technologies, Inc. 2-111 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 144 Cursor A zu bewegen Drehen des Multifunktionsknopfes ( ) um den Cursor B horizontal Cursor B zu bewegen Hinweis: Horizontales Bewegen des Cursors ist außerhalb des Trackingmodus nicht unterstützt. © 2008 RIGOL Technologies, Inc. 2-112 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 145 Cursoren, Einheit in Sekunden. X), Einheit in Hz, kHz, MHz, GHz. △ Vertikaler Abstand zwischen Cursor 1 und Cursor 2 ( Y): Spannung zwischen △ den Cursoren, Einheit in V. © 2008 RIGOL Technologies, Inc. 2-113 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 146: Auto Mode

    Es wird kein Cursor angezeigt, wenn keine Parameter im Messmenü ausgewählt wurden. Das Oszilloskop kann für die automatische Messung von 22 Parametern im Measure Menü automatisch den Cursor bewegen. Abbildung 2- 139 Automessmodus für Cursormessungen © 2008 RIGOL Technologies, Inc. 2-114 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 147: Benutzen Der Erfassungskontrolle

    Wählen Sie, um die fallende Flanke des Signalverlaufes anzuzeigen Fall Edge automatische Messung der Abfallzeit Wählen Sie, um alle Auto Set Aktionen abzubrechen. Das Oszilloskop wird den (Cancel) vorherigen Zustand wiederherstellen. © 2008 RIGOL Technologies, Inc. 2-115 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 148 RUN/STOP: Starten oder Stoppen der Signalverlaufserfassung Hinweis: Die Volt/Div und horizontale Zeitbasis kann in einem fixierten Bereich eingestellt werden. Das heißt, heran- oder herauszoomen im Signalverlauf in vertikaler und horizontalen Richtung. © 2008 RIGOL Technologies, Inc. 2-116 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 149: Kapitel 3 Anwendung & Beispiele

    Drücken Sie Measure→Spannung→CH1 für die Auswahl der Messquelle Drücken Sie Zeit→Frequenz für die Auswahl der Frequenzmessung und das Messergebnis wird auf dem Bildschirm angezeigt. Hinweis: Die Frequenz- und Spitze-Tal-Messungen werden auf dem Bildschirm angezeigt und periodisch aktualisiert. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 150: Beispiel 2: Anzeigen Einer Signalverzögerung, Hervorgerufen Durch Eine Schaltung

    (2) Drücken Sie Zeit für die Auswahl der Messart. (3) Wählen Sie Delay 1→2 für die Anzeige des Messwertes auf dem Bildschirm. Sie können die Änderung des Signalverlaufes in folgender Abbildung sehen: © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 151: Beispiel 3: Erfassen Einer Einzelsignalauslösung

    (6) Drücken Sie Set Up→Kopplung und wählen Sie DC Drehen Sie den vertikal und horizontal Kopf um die Volt/Div und die Zeitbasis für das Signal entsprechend einzustellen. Drehen Sie den Knopf um den Trigger Level einzustellen. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 152: Beispiel 4: Reduzierung Von Weißem Rauschen Bei Signalen

    Abbildung 3- 2 Signal mit Rauschen 1. Setzen Sie die Tastkopf- und Kanalkompensation auf 10X. 2. Verbinden Sie das Signal mit dem Oszilloskop und erzielen Sie eine stabile © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 153 Wählen Sie die Anzahl der Durchschnitte mit dem Drücken des Mittelwerte  Softkey, welcher am besten das Rauschen von dem angezeigten Signalverlauf eliminiert. Der Durchschnitt kann von 2 bis 256 eingestellt werden. (Siehe Abbildung 3-3) © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 154: Beispiel 5: Cursormessung

    2. Drücken Sie Modus um den Manuell Modus einzuschalten. 3. Drücken Sie Typ um X auszuwählen. 4. Drehen Sie den Multifunktionsknopf ( ) um den Cursor A auf der ersten Spitze des Signalverlaufes zu platzieren. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 155 ) um den Cursor B auf der ersten Spitze des Signalverlaufs zu platzieren. Beobachten Sie folgende Messungen im Cursormenü: (Siehe Abbildung 3-5) Spannungsdelta (Spitze-Tal Spannung des Signalverlaufes)  Spannung für Cursor A  Spannung für Cursor B  © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 156: Beispiel 6: Anwendung Der X-Y Operation

    3. Sollten die Kanäle nicht angezeigt werden, drücken Sie die CH1 und CH2 Tasten. 4. Drücken Sie die AUTO Taste. 5. Drehen Sie den vertikal Knopf um ungefähr die gleichen Amplitudensignale beider Kanäle zu erreichen. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 157 Ausgangscharakteristik der Schaltung repräsentiert. 8. Drehen Sie die vertikal Knöpfe, um den erwünschte Signalverlauf anzuzeigen. 9. Wenden Sie die Ellipsenmethode an, um die Phasenverschiebung der beiden Kanäle zu beobachten. (See Figure 3-6) © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 158 Wenn sich die Hauptachse der Ellipse im I. und III. Quadranten befinden, liegt  in dem Bereich von (0~π/2) oder (3π/2~2π). Liegt die Hauptachse hingegen im II. und IV. Quadranten, liegt  in dem Bereich von (π/2~π) oder (π~3π/2). © 2008 RIGOL Technologies, Inc. 3-10 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 159: Beispiel 7: Triggerung Auf Ein Videosignal

    7. Drehen Sie den horizontal Knopf um den kompletten Signalverlauf auf dem Bildschirm zu sehen. Abbildung 3- 7 Anzeige des Signalverlaufes Das Oszilloskop triggert auf ungerade oder gerade Felder. Um eine Verwechslung bei © 2008 RIGOL Technologies, Inc. 3-11 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 160 Knopf um das Trigger Level des Video Sync Pulses einzustellen, dadurch erreichen Sie einen stabilen Trigger. Drehen Sie den horizontal Knopf um den vollen Signalverlauf auf dem Bildschirm anzuzeigen. Abbildung 3- 8 Anzeige Signalverlauf © 2008 RIGOL Technologies, Inc. 3-12 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 161: Beispiel 8: Fft Cursormessung

    4. Drehen Sie den Mulifunktionsknopf ( ) um den Cursor zu einem interessanten Punkt zu bewegen. Abbildung 3- 9 Beispiel einer Cursormessung einer FFT Amplitude Abbildung 3- 10 Beispiel einer Cursormessung einer FFT Frequenz © 2008 RIGOL Technologies, Inc. 3-13 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 162: Beispiel 9: Pass/Fail-Test

    Sie Create Mask um eine neue Maske zu erstellen. Drücken Sie Ausgang um den voraussichtlichen Ausgangssignalverlauf auszuwählen. Drücken Sie Anwenden um den Test zu starten. Abbildung 3- 11 Anzeige Signalverlauf © 2008 RIGOL Technologies, Inc. 3-14 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 163: Beispiel 10: Triggerung Auf Ein Digitalsignal

    5. Drücken Sie Ablenkung um den Trigger Modus auszuwählen: Auto, Normal, oder Single. 6. Drücken Sie Set Up um die Sperrzeit einzustellen. Abbildung 3- 12 Pattern Trigger auf Digitalsignal © 2008 RIGOL Technologies, Inc. 3-15 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 164 6. Drücken Sie Zeit um die Dauer und Limitsymbolzeit einzustellen. 7. Drücken Sie Zeitablenkung um den Trigger Modus auszuwählen: Auto, Normal, oder Single 8. Drücken Sie Set Up um die Sperrzeit einzustellen. Abbildung 3- 13 Dauertrigger auf Digitalsignal © 2008 RIGOL Technologies, Inc. 3-16 Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 165 RIGOL Figure 3- 14 Dauertrigger auf Digitalsignal © 2008 RIGOL Technologies, Inc. 3-17 Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 167: Kapitel 4 Fehlerbehebung

    (3) Stellen Sie die Kopplung auf HF Rejection oder LF Rejection um das Rauschen zu filtern, welches den Trigger stört. (4) Passen Sie die Trigger Sensitivity und die Sperrzeit an. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 168 Knopf um die Horizontalauflösung zu vergrößern und so die Anzeige zu verbessern. (2) Vielleicht ist der Anzeigetyp auf „Vektoren“ gestellt, ändern Sie diesen auf „Punkte“ um die Anzeige zu verbessern. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 169: Kapitel 5 Technische Daten

    Betriebstemperatur betrieben worden sein. Führen Sie eine Selbstkalibrierung mit dem Utility Menüs durch, sollte die  Betriebstempertur um 5°C oder mehr abweichen. Hinweis: Alle Spezifikationen werden garantiert, außer diese sind mit „charakteristisch“ gekennzeichnet. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 170: Technische Daten

    Synchron: 13.65Sa/s-25GSa/s Signalverlaufsinterpolation Sin(x)/x Kanalmodus Abtastrate Speicher- Speicher- Tiefe Tiefe (normal) (lange Aufnahme) Einzelkanal 1GSa/s 16kpts k.A. Speichertiefe Einzelkanal 500MSa/s 16kpts 1Mpts oder weniger Doppelkanal 500MSa/s 8kpts k.A. oder weniger © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 171 ±2V (2mV/div~245mV/div) Analoge Bandbreite 100MHz (DS1102D,DS1102E) 50MHz (DS1052D, DS1052E) Bandbreite 100MHz (DS1102D, DS1102E) Einzelauslösungen 50MHz (DS1052D, DS1052E) Wählbare analoge Bandbreiten- 20MHz Begrenzung (charakteristisch) Niederfrequenzresona ≤5Hz (bei BNC Eingang) nz (AC –3dB) © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 172 Bildschirmmitte) anwendbar für ±(6% der Einstellung + 200 mV) Signal von Anstiegs- oder Abfallzeit ≥20ns Normal Modus: Vortrigger (Speichertiefe/ 2*Abtastrate), verzögerter Trigger 1s Trigger Offset Langsamer Abtastmodus: Vortrigger 6div, verzögerter © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 173 Spannungsdifferenz zwischen den Cursoren (∆V) Cursor Zeitdifferenz zwischen den Cursoren (∆T) Kehrwert von ∆T in Hertz (1/∆T) Track Spannungswert für Y-Achsen Kurvenverlauf Zeitwert für X-Achsen Kurvenverlauf Auto Cursoren sind für Automatik Messungen © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 174: Verschiedenes

    (chrakteristisch) Frequenz 1kHz (charakteristisch) Leistung Spannungsversorgung 100 ~ 240 VAC , 45~440Hz, CAT II Leistungsverbrauch Weniger als 50W Sicherung 2A, T (Bemessung), 250 V Umgebung Umgebungstemperatur Betrieb bei 10℃~ 40℃ © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 175 Kein Betrieb 15,000 m oder darunter Mechanisch Größe Breite 303mm Höhe 154mm Tiefe 133 mm Gewicht Ohne Verpackung 2.3 kg Eingepackt 3.5 kg IP Schutzart IP2X Kalibrierungsintervall Der empfohlene Kalibierungsintervall ist einmal im Jahr. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 177: Kapitel 6 Anhang

    Optionales Zubehör: USB-Kabel  BNC-Kabel  RS232-Kabel  USB-GPIB Adapter  hochwertige Oszilloskop Tasche für DS1000D und DS1000E  Der Standard-/optional Zubehör kann bei Ihrem lokalen RIGOL Vetriebspartner erworben werden. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 178: Anhang B: Gewährleistung

    Sie bitte Ihren nächsten Rigol Vertreter, Vertriebshändler. RIGOL bietet keine andere Garantie, außer die in diesem Dokument und in der Garantieerklärung genannten. RIGOL übernimmt keine Haftung für indirekte, beiläufige Schäden und Folgeschäden. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 179: Anhang C: Pflege Und Reinigung

    (mit einem milden Reinigungsmittle und Wasser). Beim Reinigen des LCDs, passen Sie auf, um Kratzer zu vermeiden. WARNUNG: Um Verletzungen durch Kurzschlüsse zu vermeiden, sorgen Sie dafür, dass das Gerät vor dem Anschließen an die Stromquelle völlig trocken ist. © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...

  • Seite 180: Anhang D: Kontakt Rigol

    RIGOL Anhang D: Kontakt RIGOL Bei auftretenden Problemen oder Anforderungen während der Verwendung unserer Geräte, bitte kontaktieren Sie RIGOL Technologies EU oder Inc. bzw. einen lokalen Vertriebspartner. In Europa. Bitte kontaktieren Sie: Tel: +49(0)89-8941895-0 Fax: +49(0)89-8941895-10 Service & Support: Montag bis Freitag von 09:00 – 17:00 Uhr Kontakt per E-Mail: Support-europe@rigoltech.com...
  • Seite 181 Tastkopfkompensierung .... 1-12 Frontabdeckung ......1-3 Trigger ........5-4 Funktionsprüfung ....... 1-9 Trigger Einstellung ....1-20 GND Kopplung ......2-4 Triggersystem ......2-39 Grob/ Fein ....... 1-17, 2-11 UTILITY ........2-77 © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
  • Seite 182 Weißes Rauschen ....... 3-4 Vertikaleinstellungen ....1-16 Werkseinstellungen ....2-76 Vertikalsystem ......2-2 X-Y ......... 2-34 Video Trigger ......2-45 Y-T ......... 2-34 Vortrigger ........ 2-60 Zubehör ......6-1, 6-2 © 2008 RIGOL Technologies, Inc. Benutzerhandbuch für DS1000E, DS1000D Serie...
