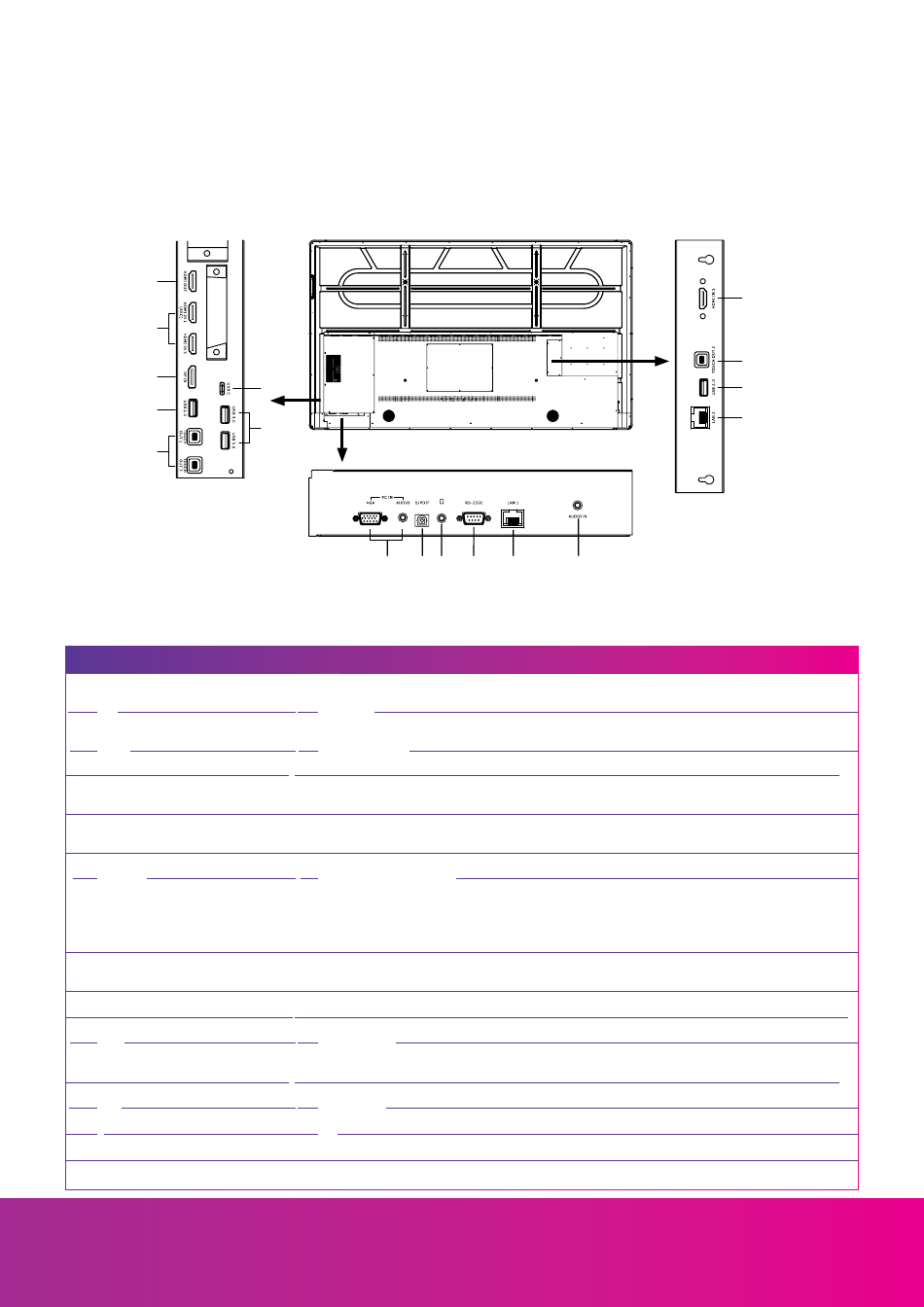

VERBINDUNGSPULT

1
2
3
5
7
NR.
1 HDMI-Ausgang
2 HDMI 1/2/3-Eingang
3 DP-Eingang (Display Port)
4
USB-C
5
USB 2.0
6 USB 3.0
7 Touch-Ausgang 1/2/3
8
VGA-Eingang
9
SPDIF-Ausgang
10
Kopfhörer-Eingang
11 RS-232C
12
LAN 1/2
13 Audio-Eingang
14 USB 2.0
4
6
8 9 10 11
BESCHREIBUNG
Schließen Sie ein externes Gerät mit einem HDMI-Kabel an diesen Anschluss an, um das Bild
und den Ton des interaktiven CTOUCH-Touchscreens auszugeben.
Schließen Sie ein externes Gerät mit einem HDMI-Kabel an diesen Anschluss an.
Hinweis: Schließen Sie ein externes HDMI-Gerät an, das ARC an HDMI 1 unterstützt.
Schließen Sie ein externes Gerät mit einem DP-Kabel an diesen Anschluss an.
Schließen Sie ein externes Gerät mit einem USB-C-Kabel an diesen Anschluss an.
Hinweis: Der Touchscreen unterstützt USB 3.1 Gen 2.
An diesen Eingang können Sie ein USB-Gerät für Android anschließen.
Hinweis: Verwenden Sie diesen USB-Anschluss für manuelle Firmware-Updates.
An diesen Anschluss können Sie für OPS oder Android ein USB-Gerät anschließen.
Schließen Sie ein externes Gerät an, um die Touch-Steuerung des externen Geräts auf dem
Touchscreen zu unterstützen.
Hinweis: Windows ist Plug & Play, für Apple-Gesten ist ein Treiber erforderlich.
Hinweis: Touch-Ausgang 1 wird an HDMI 1 angeschlossen, Touch-Ausgang 2 an HDMI 2 und
Touch-Ausgang 3 an HDMI 3, DP und VGA.
Schließen Sie ein externes Gerät mit einem VGA-Kabel und einer Mini-Buchse an diesen An-
schluss an.
An diese Buchse lässt sich ein digitales Soundsystem anschließen.
An diesen Anschluss können Sie einen Kopfhörer anschließen.
Schließen Sie ein DB-9-Kabel an diesen Anschluss an: für Fernbedienung, Wartung und andere
Verwendungszwecke.
Schließen Sie das externe Netzwerk oder den Router über ein LAN-Kabel an diesen Anschluss an.
Schließen Sie ein externes Audiogerät mit einem Mini-Buchsenkabel an diese Buchse an.
An diesen Anschluss können Sie für OPS und Android ein USB-Gerät anschließen.
Hinweis: Die ausgewählte Quelle ist auf allen Audiogeräten hörbar.
12 13
CTOUCH Riva
2
7
14
