Bedienfeld - Ctouch Riva Installation / Benutzerhandbuch

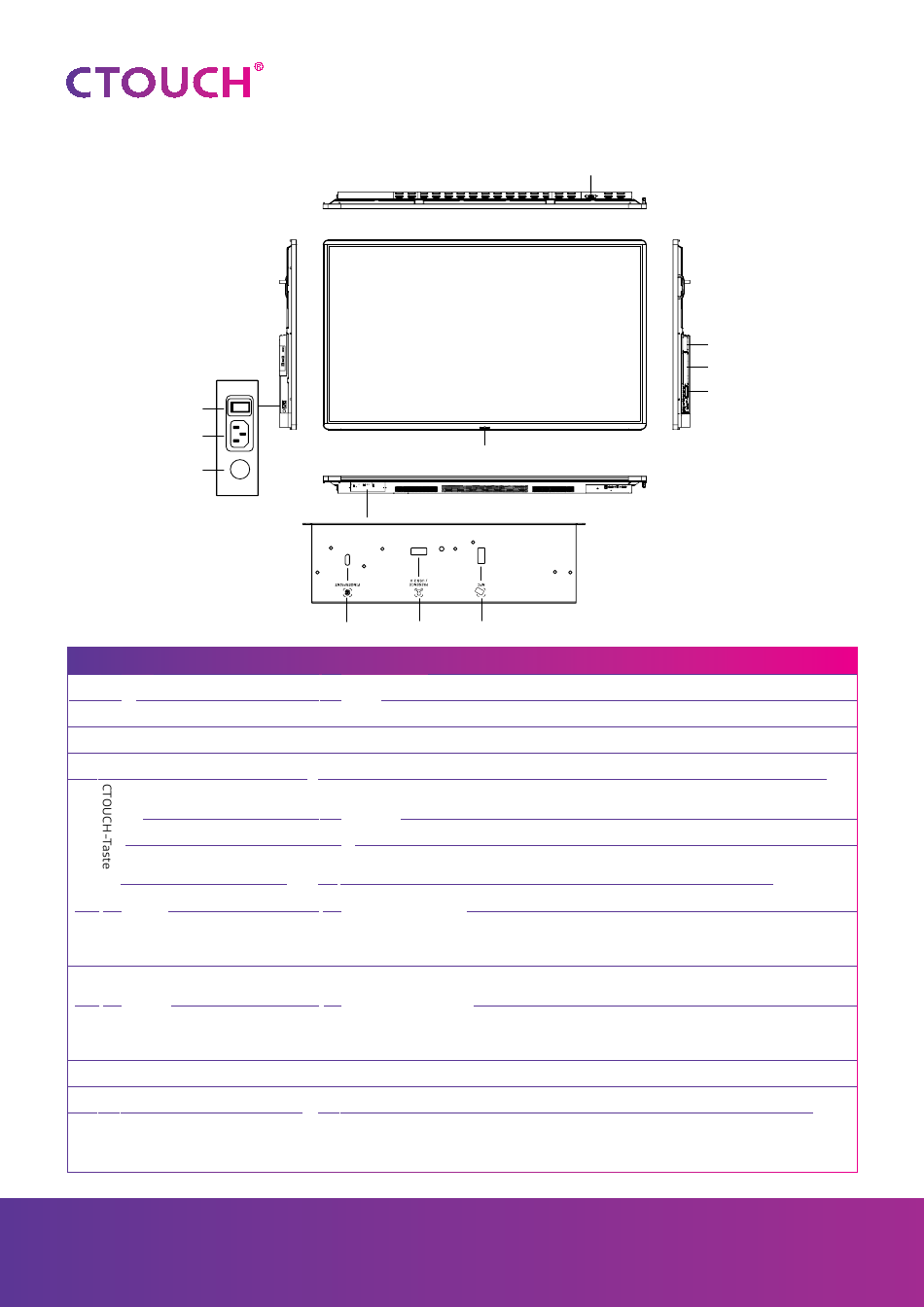

BEDIENFELD

11
10
9
10
NR.
1 USB 3.0 (für Kamera)
2 CTOUCH-Modul-Steckplatz
3 OPS-Modul-Steckplatz
4 Wi-Fi-Modul-Steckplatz
5 Power-LED
Sensor für die Fernbedienung
Ein/Aus
Steuerung der Navigationsleiste
6 Anschluss für NFC-Lesegerät
7 USB 2.0/Anschluss für
Personenerkennung
8 Anschluss für
Fingerabdruckscanner
9 Sicherung
10 Netzeingang
11 Netzschalter
Share, inspire, have fun!
With CTOUCH by your side.
5
8 7 6
BESCHREIBUNG
Dieser Anschluss dient zum Anschließen einer Webcam.
Steckplatz für ein CTOUCH-Modul (optional)
Steckplatz für ein OPS-Modul (optional)
Fügen Sie ein Wi-Fi-Modul ein (optional).
Rot: Im Standby-Modus.
Blau: Eingeschaltet.
Halten Sie die Fernbedienung in Richtung dieser Stelle auf dem CTOUCH-Touchscreen.
Drücken Sie die Taste etwa 2 Sekunden lang drücken, um den interaktiven CTOUCH-
Touchscreen ein- oder auszuschalten.
Drücken Sie die Taste einmal, um die Navigationsleiste aufzurufen.
Stecken Sie das CTOUCH-NFC-Lesegerät ein (optional).
Hinweis: Dieser Anschluss ist für das NFC-Lesegerät vorgesehen, ein normales USB-
Gerät funktioniert nicht.
Stecken Sie das CTOUCH-Personenerkennungsmodul ein (optional).
Hinweis: Dieser Anschluss funktioniert auch mit USB-Geräten.
Stecken Sie den CTOUCH-Fingerabdruckscanner ein (optional).
Hinweis: Dieser Anschluss ist für den Fingerabdruckscanner vorgesehen, ein normales
USB-Gerät funktioniert nicht.
12 A, 250 V
Schließen Sie das Netzkabel an diese Buchse und an eine Steckdose an.
Drücken Sie (I) zur Verbindung mit der Stromversorgung oder (O), um die
Stromversorgung abzuschalten.
Hinweis: Decken Sie den Netzschalter aus Sicherheitsgründen nicht ab.
1
2
3
4
